بال ولو چیست و چه کاربردی دارد؟

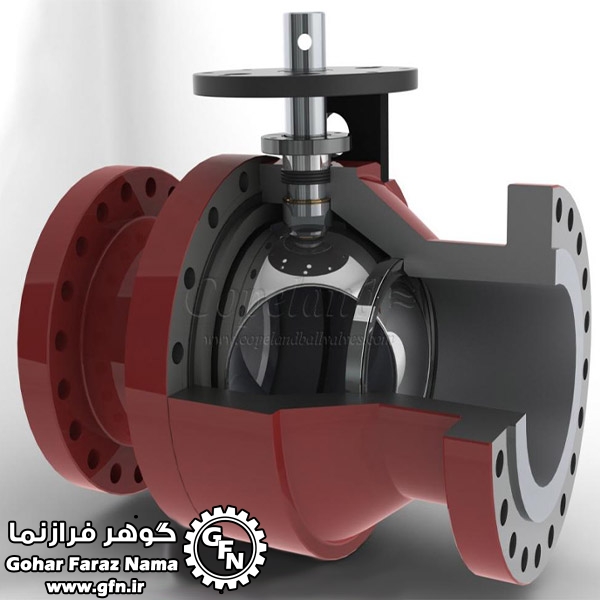

بال ولو یا شیر توپی، نوعی شیر است که از یک توپ چرخان برای کنترل جریان سیال (مایع یا گاز) در یک لوله استفاده می‌کند.

نحوه عملکرد:

• توپ دارای یک سوراخ است که از یک طرف به طرف دیگر آن عبور می‌کند.
• وقتی سوراخ توپ در راستای لوله قرار می‌گیرد، شیر باز است و سیال می‌تواند جریان یابد.
• وقتی توپ 90 درجه چرخانده می‌شود، سوراخ عمود بر لوله قرار می‌گیرد و شیر بسته می‌شود و جریان سیال متوقف می‌شود.

کاربردها:

بال ولوها به دلیل سادگی، قابلیت اطمینان و عملکرد خوب، در طیف گسترده‌ای از کاربردها مورد استفاده قرار می‌گیرند، از جمله:

• صنعت: پالایشگاه‌ها، کارخانه‌های شیمیایی، سیستم‌های انتقال نفت و گاز
• لوله کشی: سیستم‌های آب خانگی، سیستم‌های گرمایش و سرمایش
• HVAC: سیستم‌های تهویه مطبوع
• کشاورزی: سیستم‌های آبیاری

مزایا:

• باز و بسته شدن سریع: با یک چرخش 90 درجه‌ای، شیر به سرعت باز یا بسته می‌شود.
• آب بندی خوب: وقتی بسته است، آب بندی محکمی ایجاد می‌کند.
• مقاومت کم در برابر جریان: در حالت باز، افت فشار کمی ایجاد می‌کند.
• سادگی و قابلیت اطمینان: ساختار ساده‌ای دارند و به ندرت نیاز به تعمیر و نگهداری دارند.
• اندازه‌ها و مواد مختلف: در اندازه‌ها و جنس‌های مختلف برای کاربردهای گوناگون موجود هستند.

به طور خلاصه، بال ولو یک شیر ساده و کارآمد است که برای کنترل جریان سیال در بسیاری از صنایع و کاربردهای مختلف استفاده می‌شود.

بال ولوها بر اساس ویژگی‌های مختلفی دسته‌بندی می‌شوند. در اینجا به برخی از رایج‌ترین انواع آن‌ها اشاره می‌کنم:

1. بر اساس تعداد پورت (Port):

• دو راهه (Two-Way): این نوع رایج‌ترین نوع است و دارای دو پورت برای ورود و خروج سیال است.
• سه راهه (Three-Way): این نوع دارای سه پورت است و برای تغییر جهت جریان یا مخلوط کردن سیالات استفاده می‌شود.
• چهار راهه (Four-Way): این نوع دارای چهار پورت است و معمولاً برای تغییر مسیر جریان به صورت پیچیده‌تر استفاده می‌شود.

2. بر اساس جنس بدنه:

• فلزی:
  • فولاد کربنی (Carbon Steel): برای کاربردهای عمومی با دما و فشار متوسط.
  • فولاد ضد زنگ (Stainless Steel): برای کاربردهایی که نیاز به مقاومت در برابر خوردگی است.
  • آلیاژهای خاص (Special Alloys): برای کاربردهایی با شرایط سخت مانند دما و فشار بالا، یا سیالات بسیار خورنده.
• پلاستیکی:
  • PVC: برای کاربردهای آب و فاضلاب با دما و فشار پایین.
  • CPVC: مقاومت حرارتی بالاتری نسبت به PVC دارد.
  • PP (پلی پروپیلن): مقاومت شیمیایی خوبی دارد.
  • PVDF: مقاومت شیمیایی بسیار بالایی دارد و برای سیالات خورنده مناسب است.

3. بر اساس نوع اتصال:

• رزوه‌ای (Threaded): اتصال با استفاده از رزوه.
• فلنجی (Flanged): اتصال با استفاده از فلنج و پیچ و مهره.
• جوشی (Welded): اتصال با استفاده از جوشکاری.
• گیره‌ای (Clamp): اتصال سریع و آسان با استفاده از گیره.

4. بر اساس نوع طراحی بدنه:

• یک تکه (One-Piece): بدنه از یک قطعه ساخته شده است. معمولاً برای فشارهای پایین استفاده می‌شود.
• دو تکه (Two-Piece): بدنه از دو قطعه ساخته شده است که به هم متصل می‌شوند.
• سه تکه (Three-Piece): بدنه از سه قطعه ساخته شده است که امکان تعمیر و نگهداری آسان‌تر را فراهم می‌کند.

5. بر اساس کاربرد خاص:

• بال ولو آتش نشانی (Fire Safe Ball Valve): طراحی شده برای مقاومت در برابر آتش و حفظ یکپارچگی در شرایط اضطراری.
• بال ولو کرایوژنیک (Cryogenic Ball Valve): برای کاربرد در دماهای بسیار پایین (مثلاً مایع نیتروژن).
• بال ولو high-pressure (High-Pressure Ball Valve): برای فشارهای بسیار بالا طراحی شده است.

اینها تنها برخی از انواع رایج بال ولوها هستند. انتخاب نوع مناسب بستگی به نیازهای خاص کاربرد مورد نظر دارد. عواملی مانند نوع سیال، دما، فشار، و نوع اتصال باید در نظر گرفته شوند.

جایگاه بال ولو در صنعت نفت، گاز و پتروشیمی:

بال ولوها در صنعت نفت، گاز و پتروشیمی به دلیل ویژگی‌های کلیدی‌شان، جایگاه بسیار مهم و گسترده‌ای دارند. این ویژگی‌ها شامل قابلیت اطمینان بالا، عملکرد سریع، آب‌بندی مناسب، و مقاومت در برابر شرایط سخت محیطی و سیالات خورنده می‌شوند. در ادامه به برخی از کاربردهای مهم بال ولوها در این صنایع اشاره می‌کنم:

1. خطوط انتقال نفت و گاز:

• شیرهای اصلی خط (Main Line Valves): برای قطع و وصل جریان در خطوط اصلی انتقال نفت و گاز در فواصل معین.
• ایستگاه‌های پمپاژ و کمپرسور (Pumping and Compressor Stations): برای کنترل جریان و ایزوله کردن تجهیزات در ایستگاه‌های تقویت فشار.
• مانیفولدها (Manifolds): برای توزیع و کنترل جریان سیالات بین خطوط مختلف.

2. پالایشگاه‌ها (Refineries):

• واحدهای فرآیندی (Process Units): برای کنترل جریان مواد خام، محصولات میانی و نهایی در واحدهای تقطیر، کراکینگ، آلکیلاسیون و سایر فرآیندها.
• سیستم‌های ایمنی (Safety Systems): به عنوان شیرهای اضطراری برای قطع سریع جریان در مواقع خطر.
• مخازن ذخیره (Storage Tanks): برای کنترل ورود و خروج سیالات از مخازن.

3. واحدهای پتروشیمی (Petrochemical Plants):

• تولید مواد شیمیایی (Chemical Production): برای کنترل جریان مواد اولیه و محصولات در فرآیندهای تولید انواع پلیمرها، رزین‌ها و سایر مواد شیمیایی.
• سیستم‌های خنک‌کننده (Cooling Systems): برای کنترل جریان آب یا سایر سیالات خنک‌کننده در برج‌های خنک‌کننده و مبدل‌های حرارتی.
• سیستم‌های آتش‌نشانی (Firefighting Systems): برای کنترل جریان آب یا مواد اطفاء حریق در سیستم‌های اطفاء حریق.

4. سکوهای نفتی و گازی (Offshore Platforms):

• کنترل چاه‌ها (Well Control): برای کنترل جریان نفت و گاز از چاه‌ها.
• سیستم‌های فرآوری اولیه (Primary Processing Systems): برای جداسازی آب، گاز و نفت در سکوهای نفتی.
• سیستم‌های تزریق (Injection Systems): برای تزریق آب یا گاز به چاه‌ها جهت افزایش تولید.

• ترمینال‌های LNG/LPG (LNG/LPG Terminals): برای کنترل جریان گاز مایع در مخازن ذخیره، واحدهای تبخیر (Vaporization) و خطوط انتقال.
• کشتی‌های حمل LNG/LPG (LNG/LPG Carriers): برای کنترل جریان در سیستم‌های بارگیری و تخلیه.

مزایای کلیدی استفاده از بال ولو در این صنایع:

• قابلیت اطمینان بالا: طراحی ساده و کمترین تعداد قطعات متحرک باعث کاهش احتمال خرابی می‌شود.
• عملکرد سریع: باز و بسته شدن سریع برای کاربردهای اضطراری و فرآیندهای سریع بسیار مهم است.
• آب‌بندی مناسب: ایجاد یک آب‌بندی محکم برای جلوگیری از نشت سیالات خطرناک و گران‌قیمت.
• مقاومت در برابر خوردگی: استفاده از آلیاژهای مقاوم در برابر خوردگی برای مقابله با سیالات خورنده و محیط‌های دریایی.
• قابلیت اتوماسیون: امکان نصب عملگرهای (Actuators) پنوماتیکی یا الکتریکی برای کنترل از راه دور.

به طور خلاصه، بال ولوها نقش حیاتی در کنترل و ایمنی فرآیندهای مختلف در صنعت نفت، گاز و پتروشیمی ایفا می‌کنند و به دلیل مزایای فنی و اقتصادی خود، انتخابی مناسب برای طیف گسترده‌ای از کاربردها هستند.
