فین تیوب چیست و چه کاربردی در صنایع مختلف دارد؟
فین تیوب (Fin Tube) چیست؟

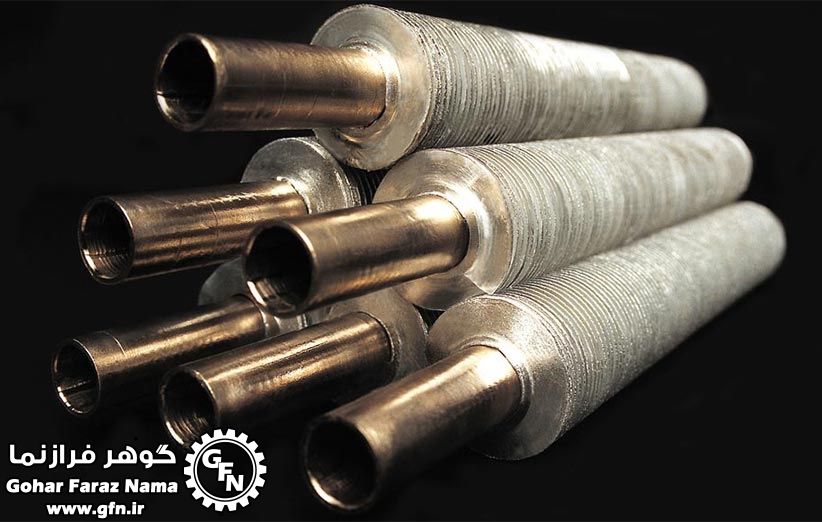

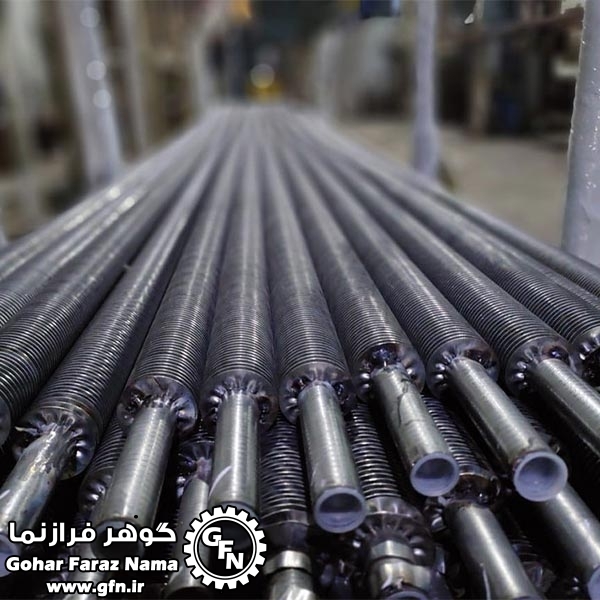

فین تیوب، لوله‌ای است که به آن پره‌هایی (Fins) متصل شده است. این پره‌ها سطح انتقال حرارت را افزایش می‌دهند. به عبارت دیگر، با افزایش سطح تماس بین لوله و سیال (هوا یا مایع)، میزان انتقال حرارت نیز افزایش می‌یابد.
کاربردهای فین تیوب:
فین تیوب‌ها در صنایع مختلف کاربردهای گسترده‌ای دارند، از جمله:
- صنایع نفت، گاز و پتروشیمی: برای خنک‌کننده‌ها، گرم‌کننده‌ها، کندانسورها و اواپراتورها
- سیستم‌های تهویه مطبوع و تبرید: در کندانسورها و اواپراتورها
- نیروگاه‌ها: در خنک‌کننده‌های روغن و خنک‌کننده‌های هوا
- صنایع خودروسازی: در رادیاتورها و خنک‌کننده‌های روغن
- صنایع غذایی: در خنک‌کننده‌ها و گرم‌کننده‌ها
- سیستم‌های گرمایشی و سرمایشی ساختمان‌ها: در رادیاتورها و فن‌کوئل‌ها
مزایای استفاده از فین تیوب:
- افزایش راندمان انتقال حرارت
- کاهش ابعاد و وزن تجهیزات
- کاهش مصرف انرژی
-
ساخت فین تیوب یک فرایند تخصصی است که شامل مراحل مختلفی می‌شود. به طور کلی، این فرایندها با هدف اتصال محکم و دائمی پره‌ها به لوله انجام می‌شوند تا انتقال حرارت بهینه‌ای صورت گیرد. در اینجا یک نمای کلی از مراحل اصلی ساخت فین تیوب ارائه می‌شود:
1. انتخاب مواد اولیه:
- لوله: معمولاً از جنس فولاد کربنی، فولاد آلیاژی، استنلس استیل، مس یا آلومینیوم انتخاب می‌شود، بسته به کاربرد و شرایط عملیاتی.
- پره: می‌تواند از جنس مشابه لوله باشد یا از آلومینیوم یا مس، بسته به نیازهای حرارتی و اقتصادی.
2. آماده‌سازی لوله:
- تمیزکاری: لوله باید از هرگونه آلودگی، روغن و زنگ‌زدگی پاک شود.
- تراشکاری (اختیاری): در برخی روش‌ها، سطح لوله برای ایجاد شیار یا دنده برای اتصال بهتر پره‌ها تراشیده می‌شود.
3. ساخت پره‌ها:
- برش و شکل‌دهی: پره‌ها از ورق فلزی با ضخامت مناسب بریده شده و به شکل مورد نظر (معمولاً دایره‌ای یا مربعی) شکل داده می‌شوند.
- پانچ (اختیاری): در برخی از انواع فین تیوب‌ها، سوراخ‌هایی در پره‌ها ایجاد می‌شود تا هوا به راحتی از بین آن‌ها عبور کند و انتقال حرارت بهبود یابد.
4. اتصال پره‌ها به لوله:
این مرحله حیاتی‌ترین بخش فرایند ساخت فین تیوب است و روش‌های مختلفی برای انجام آن وجود دارد:
- اکسترودینگ (Extrusion): لوله از داخل یک قالب عبور داده می‌شود و همزمان پره‌ها به صورت پیوسته از جنس خود لوله اکسترود می‌شوند. این روش برای تولید فین تیوب‌های آلومینیومی بسیار رایج است و اتصال بسیار قوی و بادوام ایجاد می‌کند.
- فین پیچشی (Spiral Fin Wrapping): یک نوار فلزی (پره) به صورت مارپیچ دور لوله پیچیده می‌شود و سپس به لوله جوش داده می‌شود. این روش برای ساخت فین تیوب‌هایی با پره‌های بلند و فواصل کم مناسب است.
- فین فشاری (L-Foot Tension Wrapping): پره‌ها به شکل L خم شده و به صورت محکم دور لوله پیچیده می‌شوند. فشار مکانیکی باعث اتصال پره‌ها به لوله می‌شود. این روش نسبتاً ارزان است اما اتصال به اندازه روش‌های دیگر قوی نیست.
- جوشکاری: پره‌ها به صورت مستقیم به لوله جوش داده می‌شوند. این روش معمولاً برای اتصال پره‌های فولادی یا استنلس استیل به لوله‌هایی از جنس مشابه استفاده می‌شود. جوشکاری می‌تواند به صورت نقطه‌ای (Spot Welding) یا پیوسته (Continuous Welding) انجام شود.
- لحیم‌کاری سخت (Brazing): پره‌ها و لوله با استفاده از یک فلز پرکننده (لحیم سخت) به هم متصل می‌شوند. این روش اتصال قوی و بادوامی ایجاد می‌کند و برای موادی که جوشکاری آن‌ها دشوار است، مناسب است.
5. عملیات تکمیلی:
- تست و بازرسی: فین تیوب‌ها از نظر کیفیت اتصال پره‌ها به لوله، ابعاد و عدم وجود نشتی تست و بازرسی می‌شوند.
- پرداخت سطح (اختیاری): در صورت نیاز، سطح فین تیوب‌ها برای افزایش مقاومت در برابر خوردگی یا بهبود ظاهر، پرداخت می‌شود.
- پوشش‌دهی (اختیاری): برای محافظت بیشتر در برابر خوردگی، می‌توان از پوشش‌های مختلف مانند رنگ، اپوکسی یا گالوانیزه استفاده کرد.
تکنولوژی‌های پیشرفته:
در سال‌های اخیر، تکنولوژی‌های پیشرفته‌تری نیز برای ساخت فین تیوب‌ها توسعه یافته‌اند، مانند:
- جوشکاری لیزری: برای اتصال دقیق و سریع پره‌ها به لوله
- روش‌های نوین اکسترودینگ: برای تولید فین تیوب‌هایی با هندسه‌های پیچیده‌تر و راندمان بالاتر
نکات مهم:
- انتخاب روش مناسب برای ساخت فین تیوب به عوامل مختلفی بستگی دارد، از جمله جنس لوله و پره‌ها، کاربرد، شرایط عملیاتی، و بودجه.
- کیفیت اتصال پره‌ها به لوله نقش بسیار مهمی در راندمان انتقال حرارت فین تیوب دارد.
-
فین تیوب‌ها (Fin Tube) در صنعت نفت، گاز و پتروشیمی به‌طور گسترده‌ای استفاده می‌شوند و کاربردهای مختلفی دارند. برخی از مهم‌ترین کاربردها شامل موارد زیر است:
-
تبادل حرارت:
- فین تیوب‌ها به‌عنوان مبدل‌های حرارتی استفاده می‌شوند. این مبدل‌ها می‌توانند به‌طور مؤثری گرما را از یک سیال به سیال دیگر منتقل کنند و در فرایندهای خنک‌کاری یا گرم‌کردن سیالات به کار می‌روند.
-
کاهش ابعاد تجهیزات:
- با استفاده از فین تیوب‌ها، می‌توان طراحی تجهیزات را کوچکتر و فشرده‌تر کرد. افزوده شدن پره‌ها باعث افزایش سطح تبادل حرارت می‌شود و نیاز به حجم بیشتری از سیال را کاهش می‌دهد.
-
سیستم‌های حرارتی:
- در کارخانه‌های نفت و گاز، فین تیوب‌ها در برج‌های تقطیر و سایر مبدل‌های حرارتی برای کنترل دما و افزایش کارایی تولید استفاده می‌شوند.
-
سیستم‌های خنک‌کننده:
- این تیوب‌ها در سیستم‌های خنک‌کننده (نظیر کندانسورهای خنک‌کنندگی) برای به حداقل رساندن دما در فرآیندهای حرارتی به کار می‌روند.
-
پروژه‌های تقطیر و پالایش:
- در فرایندهای تقطیر و پالایش نفت، فین تیوب‌ها در مبدل‌های حرارتی به کار گرفته می‌شوند تا کارایی انرژی را بهینه سازند.
-
کاهش اتلاف انرژی:
- با استفاده از فین تیوب‌ها، می‌توان اتلاف انرژی در سیستم‌های حرارتی را کاهش داد و به کارایی بالاتری دست یافت.
به‌طور کلی، فین تیوب‌ها به دلیل عملکرد بهینه در تبادل حرارت و صرفه‌جویی انرژی، یک جزء مهم در صنعت نفت و گاز و پتروشیمی به شمار می‌آیند.
-
-
