انواع اکسپندر

اکسپندرها ابزار پایه و ابتدایی در اکسپند تیوپ مبدل ها و بویلرها می باشند. به منظور پوشش نیازهای محتلف، این ابزارآلات در تیپ ها و مدل های مختلفی ساخته و ارائه می گردند.

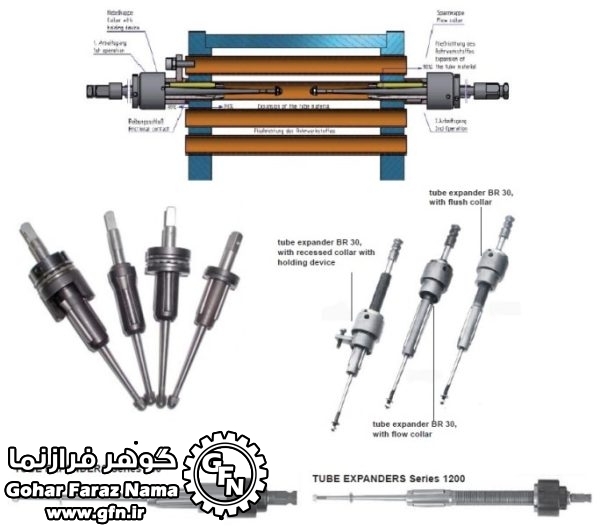

• اکسپندرهای تیوپ سری BR در مدل های BR 10 , BR 30 , BR 40 , BR 50 در تیپ‌های :
1. FLUSH COLLAR
2. RECESSED COLLAR WITH HOLDER
3. FLOW COLLAR
• اکسپندرهای تیوپ سری 800 , 1200
• اکسپندرهای مخصوص بویلر ها در مدل های KA 64 , KB 65 , KC66 , KD 67
• اکسپندر های اتوماتیک سری ULTRA
• اکسپندرهای DOUBLE

انواع تیوپ اکسپندر
عملیات اکسپند کردن تیوب های داخل ورق ( شیت پلیت) :
اتصال کاملا کیپ ، مقاوم و محکم بین تیوب و تیوب شیت را میتوان در صورتی بدست آورد که تغییر فرم تیوب به تیوب به صورت پلاستیک و در شیت، به صورت الاستیک باشد. در حین فرآیند انبساط (اکسپنشن)، قطر تیوب تازمانی که با سوراخ موجود در داخل شیت تماس پیدا کند بزرگتر می شود (این مرحله اتصال فلز به فلز نامیده می شود). برای حصول اتصالی کیپ و کاملا مقاوم ، فرایند انبساط باید ادامه پیدا کند. با توجه به اینکه اساس سوراخ موجود در شیت به عنوان یک مانع و محدود کننده عمل میکند ، انبساط (اکسپنشن ) بیشتر، تیوب را باز هم تغییر فرم داده و آنرا به اتصال محکم‌تر و بسیار کیپ تری با سوراخ مجبور می کند. در حین این فرایند دیواره تیوب به طور پیوسته نازک تر می شود (کاهش دیواره تیوب). سوراخ داخل تیوب شیت نیز به مقدار بسیار جزیی بزرگتر می شود ، ولی باید اطمینان داشت که دوباره و بعد از عملیات اکسپنشن به اندازه اول خود باز میگردد. ما حصل نهایی عملیات تیوب رولینگ اتصالی مشابه اتصال شرینک-فیت خواهد بود. در اصل مقدار اکسپنشن باید به گونه ای در نظر گرفته شود بازگشت دوباره سوراخ داخل شیت به ابعاد اول کاملا تضمین شود. در غیر اینصورت باید کاهش ضخامت تیوب تا زمانی که اتصالی کاملا آب بند و محکم بوجود آید ادامه داده شود. تجربیات بسیاری نشان داده اند که برای حصول بهینه ترین نتیجه حد تسلیم متریال تیوب باید حدود 20 درصد از حد تسلیم متریال شیت کمتر باشد . در صورتیکه متریال شیت به صورت پلاستیک تغییر فرم دهد که نتیجه آن عملیات رولینگ بیش از حد مجار بر روی تیوب خواهد بود ، اتصالی کاملا آب بند و محکم را نمی‌توان انتظار داشت .در صورتیکه اختلاف بین حد تحمل متریال تیوب و شیت قابل توجه باشد ، رولینگ بیش از حد (اور رولینگ) میتواند باعث صدمه به تیوب شود. پوسته پوسته شدن و در بسیاری مواردخوردگی و یا ترک مشاهده می شود. برای محاسبه مقدار کاهش دیواره تیوب روش‌های مختلفی وجود دارد.

در صورت نیاز به اطلاعات بیشتر و مشاوره جهت انتخاب اکسپندر یا اکسپند یونیت لطفا حتما با ما تماس بگیرید.
