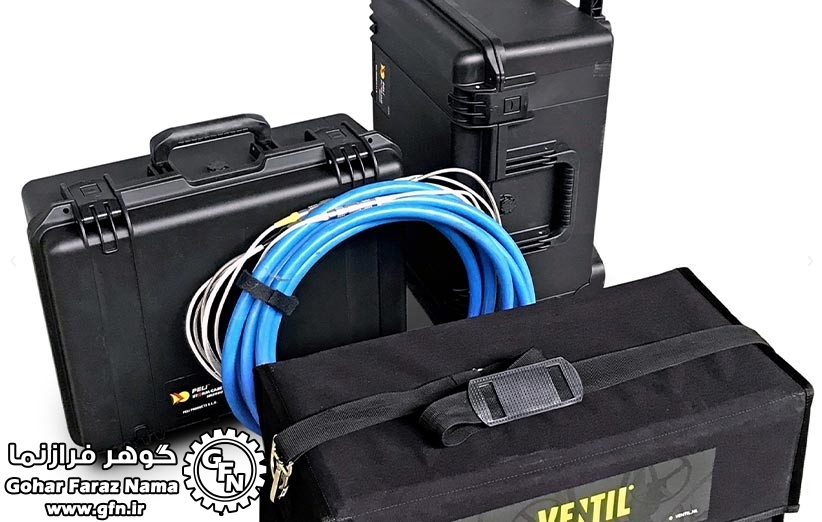

On Site Machines For PSV’S Online Test

تست آنلاین PSV

دستگاه تست آنلاین شیرهای اطمینان

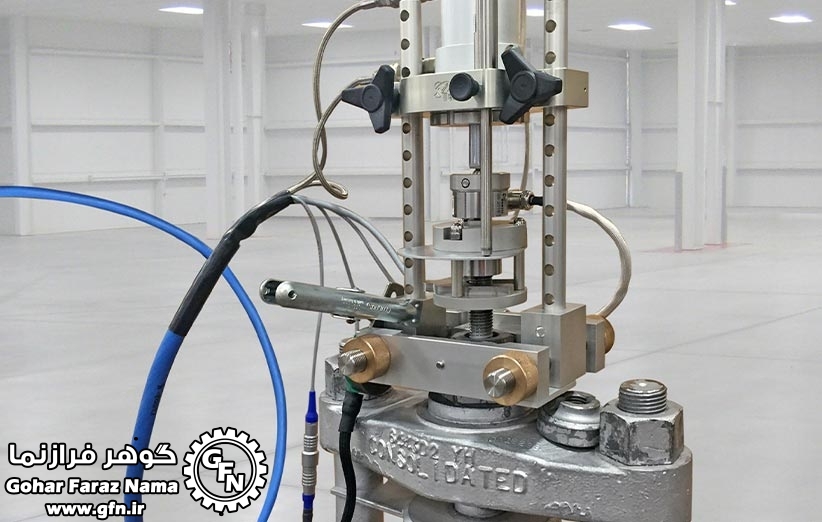

IN-SITU TESTING OF PRESSURE RELIEF/SAFETY VALVES Model Advance 1.1

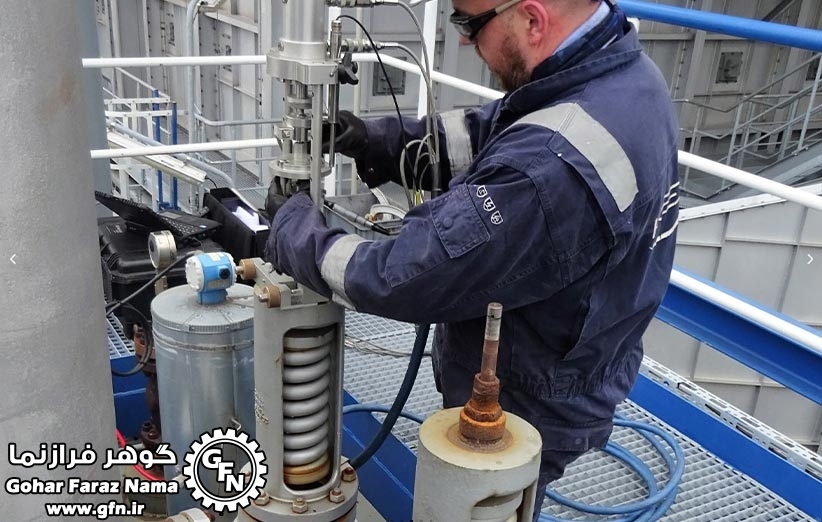

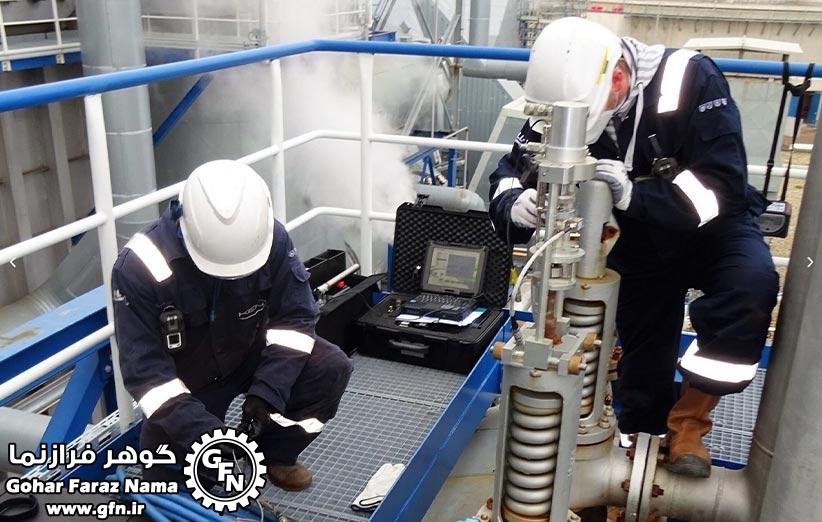

تست و تنظیم آنلاین شیرهای اطمینان:

از تجهیزات ویژه ای که یک واحد صنعتی را در مقابل افزایش ناگهانی فشار ایمن می سازد، شیرهای اطمینان هستند. شیرهای اطمینان به عنوان

وسیله ای مناسب جهت جلوگیری از افزایش فشار ناگهانی در تاسیسات تحت فشار ،کارخانه ها و بطور کلی انواع سایتها های صنعتی و برای انواع

سیالات مختلف از قبیل گاز، بخار، آب و یا هوای فشرده استفاده می کردند.





در این میان تست و تنظیم آنلاین شیرهای اطمینان بسیار حائز اهمیت می باشد. تاکنون جهت انجام این مهم واحدهای صنعتی ناچار بودند، کل

سیستم یا بخشی از واحد یا تجهیزات مورد نظر که شیرهای اطمینان بر روی آنها نصب می باشند (از جمله مخازن تحت فشار) را از سرویس خارج،

شیرها را از تجهیزات جدا کرده و به کارگاه مربوطه جهتتست و تنظیم آنلاین شیرهای اطمینان منتقل نمایند. در این میان، امکان جدا کردن شیرهای

اطمینانی که با اتصال جوشی (Welding) به مخزن یا خط لوله متصل هستند، به راحتی وجود ندارد و در بسیاری از واحدهای صنعتی عمدتاً این گونه

شیرها هیچوقت تست و کالیبره نمی شوند و این امر می تواند سیستم را در شرایط بحرانی به شدت تهدید کند.





در آزمون هیدرواستاتیک، تست نشتی و تست بدنه وجود دارد. در عملیات تست نشتی، طبق استاندارد، قطعه تا درصدی بالاتر از فشار کاری، تحت

فشار قرار میگیرد تا میزان نشتی احتمالی آن مشخص گردد. در تست بدنه، قطعه تا 50% بالاتر از فشار کاری تحت تست قرار میگیرد تا استحکام بدنه

BODY قطعه مشخص گردد. تست شیرهای اطمینان یکی از انواع تست های هیدرواستاتیک یا تست گاز بوده که برای انجام آن، از دستگاه تست شیر

استفاده می شود.

تست شیر اطمینان:

برای آشنایی با چگونگی انجام تست شیر اطمینان، ابتدا باید با این نوع شیر آشنا شویم. تمام تجهیزاتی که تحت فشار هستند، در ساختار خود یک

شیر اطمینان دارند. این شیر کمک می کند تا در هنگام افزایش فشار، فشار اضافی آزاد شده تا به تجهیزات آسیبی وارد نشود. به این ترتیب، انفجار و

سوختگی رخ نخواهد داد. وجود هر گونه عیب در شیرهای انفجار، باعث صدمات جانی شده و ضرر و زیان مالی ناشی از خرابی دستگاه ها و تجهیزات

را نیز به دنبال دارد. بنابراین، تست شیر اطمینان برای بررسی عملکرد درست این نوع شیرها الزامی است.



برای تست شیر ایمنی، شیر مورد نظر را بر روی میز تست شیر ایمنی می بندند. برای انجام این کار، از بست های محکمی استفاده می شود.

سپس، شرایط بحرانی را شبیه سازی کرده تا از عملکرد این نوع شیرآلات مطمئن شوند. لذا، فشار گاز یا مایع از طریق نازل ورودی، وارد قسمت

دیسک شده و فشارسنج هایی که بر روی میز تست شیر قرار دارند، فشارهای وارده را اندازه گیری می کنند. زمانیکه فشار، بیش از حدِ مشخص

شده باشد، شیر اطمینان باز می شود تا فشار اضافی را خارج کند. در این مرحله می توان از طریق فشارسنج ها، فشار را خواند.





اگر در تست شیر اطمینان، شیر در فشاری که از قبل مشخص شده باز نشود، می توان از طریق تست نشیمنگاه، مهره ای که مخصوص فشار است

را تنظیم نمود و با ساخت تست بنچ، تست را مجدد تکرار کرد. معمولا در تست شیرآلات، از سیالی که عملکردی مانند سیال عملیاتی دارد، استفاده

می شود. اگر شیر اطمینان در تجهیزات، در مسیر عبور جریان گاز یا هوا قرار گرفته باشد، برای تست و اطمینان از عملکرد درست آن، باید از مایع یا گاز

استفاده کرد.
