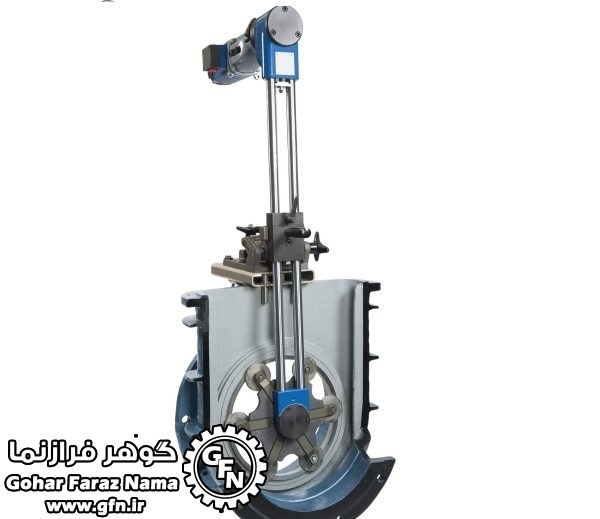

Transportable Lapping machine for Gate valves model SL-V

Portable grinding and lapping machine SL-V series

دستگاه پرتابل لپینگ و گرایندینگ گیت ولوها مدل SL-V

دستگاه قابل حمل لپینگ و گرایندینگ شیرآلات SL-V series

دستگاه لپینگ برای سطوح آب بندی و سیت گیت ولو ها مدل SL-V



Transportable Lapping machine for Gate valves model SL-V



دستگاه قابل حمل لپینگ و گرایندینگ برای سطوح آب بندی و سیت گیت ولو ها، در wedges داخل گیت ولو ها ، swing-checks و فلنج ، دستگاه کاملا بروزرسانی شده با استاندارد های روز اروپا و نیاز صنعت پالایشگاه ها و پتروشیمی ها و سایر صنایعی که در آن برای تعمیر شیرآلات صنعتی به تجهیزات مورد نیاز در کارگاه ولو شاپ نیاز دارند ، دستگاهی بسیار سبک وزن (یک نفره) و با ساختاری مستحکم برای عملیات لپینگ و گرایندینگ در سایت یا داخل کارگاه تعمیرات ، این دستگاه به صورت پیش فرض با تمامی ابزار مصرفی و قطعات یدکی مربوط به دامنه کاری دستگاه به مشتریان تحویل می گردد.

لازم به ذکر است این دستگاه ها با درایو برقی 230/120 ولت و یا درایو بادی (پنوماتیک) 6-7 بار قابل سفارش می باشد

همچنین این دستگاه به صورت آپشنال می باشد و بازه ماشینکاری دستگاهنیز قابل تغییر و سفارش می باشد

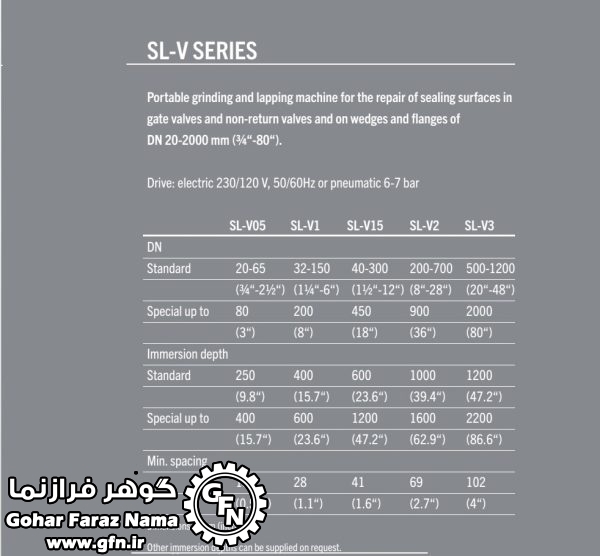

مشخصات فني انواع دستگاه های SL-V به همراه مدل های مختلف آن:





مزایای خرید دستگاه های SL سری SL-V :

• کارکرد بسیار آسان
• ابزار و متعلقات لپینگ کم سایش و قطعات با کیفیت بالا
• قطعات گیره متناسب با طراحی و موقعیت نصب دستگاه

• قیمت بسیار مناسب و عملکرد مطلوب
• استفاده انعطاف پذیر از دستگاه ، با توجه به مجموعه ابزار و لوازم جانبی مختلف همراه دستگاه

• وزن کم و مونتاژ و دمونتاژ بسیار اسان و سریع
• ارتباط با نماینده انحصاری دستگاه در ایران برای ارائه خدمات پس از فروش
• نصب و راه اندازی و آموزش اپراتوری رایگان در محل خریدار
• گارانتی و خدمات پس ار فروش گسترده در ایران
• یکی از پرفروش ترین و پرکاربرد ترین دستگاه های قابل حمل شرکت افکو آلمان



آپشن های قابل سفارش دستگاه :

• راکر دیجیتال (برای نمایش دقیق فشار تماس تنظیم شده – ثبت در حافظه برای لپینگهای دیگر)
• آداپتور Swing-check-adapter (برای ماشینکاری سطوح آب بندی و سیت ولوها با شیب زیاد)
• آپشن VB : بازوی اضافی برای سنگ زنی و لپینگ سطوح آب بندی جذب در داخل سیت ولوها

• درایو پنوماتیک یا درایو برقی یدکی

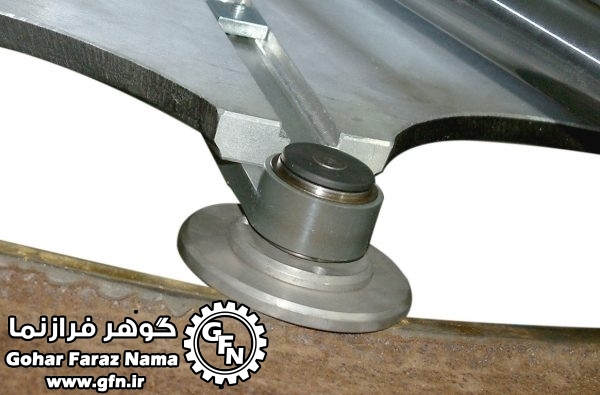

• دیسک های خورشیدی (SL-V) برای افزایش سرعت لپینگ و حذف و کاهش زمان گرایند کردن (موجود برای SL-V15 و SL-V2)

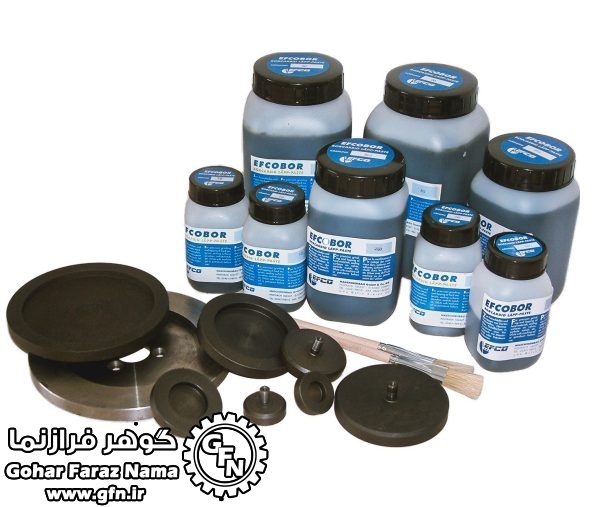

• تجهیزات لپینگ از قبیل روغن اپینگ ، خمیر لپینگ ، برس ها تمیزکاری برای تکمیل سطح آب بندی
• سنگ های مخصوص سنگ زنی و لپینگ برای ماشینکاری پخ های 3 یا 5 درجه روی سطوح آب بندی گیت ولو ها (مخصوصاً برای گیت ولو های آمریکایی)






متعلقات دستگاه  :

دستگاه SL  سری V (مشخصات فنی یکی از ورژن های دستگاه های SL)

محدوده کارکرد Normal range:	DN 40-300(1-½” – 12″)
عمق کارکرد (دسترسي)	600 mm (23.6” )
وزن کليه دستگاه همراه متعلقات و چمدان مقاوم  PE   :	تقريبا 42 Kg
محرک التريکي :	BDS EFC 485
	230V/1150W (5.5 A) 50/60 Hz , 110V/1150W 10.5A) 60 Hz
محدوده سرعت  اتصال بلبرينگي :	دنده 1 : 50-250 min-1
	دنده 2 : 180 – 450min-1
حداقل فاصله بين سطوح آب بند :
با ديسک هاي گراينديگ نرم :	41 mm(1.6”)
با ديسک هاي خورشيدي  DN 65 & DN 80-225  :	46 mm(1.8”)
با ديسک هاي  خورشيدي DN 200-450  :	55 mm(2.2”)
مشخصات چمدان داراي بدنه مقاوم PE :	1180 x 500 x 190 mm (46.4”x19.7”x7.5”)
مشخصات ديگر در صورت درخواست :
عمق دسترسي :	1000mm  (39.4”)
سايز لپينگ	از DN 40 (1 ½”)
محرک هواي فشرده  (Atlas Copco) LZB 46 A015-11 با مشخصات زير :
خروجي نامي	830W
دبي هواي مصرفي	16.5 l/sec. (5-7bar)
محدوده سرعت	0 – 750 min-1
روغن کاري (هر دو موتور )	AVIA Liquid gearbox grease
آلودگي صوتي موتور الکتريکي	82 dB(A)
