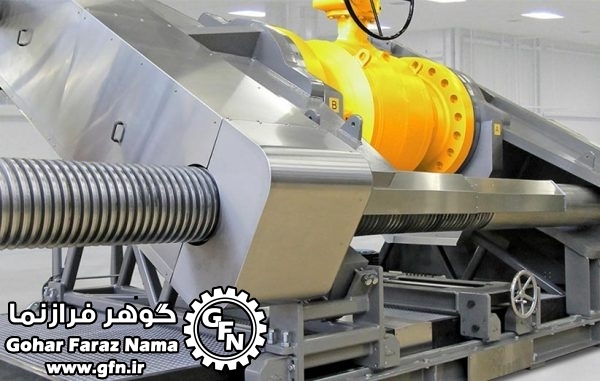

Test Bench Model HC600-TE





Model: HC600-TE



High pressure Liquid test system	Low pressure Gas test system	Distance between sealing adapters	Distance between columns	Maximum clamping force	Range*	Model
0 – 400 bar / 5,800 PSI Other Liquid test systems up to 2,500 bar / 36,250 PSI available on request	0 – 7 bar / 100 PSI Other Gas test systems up to ,000 bar / 14,500 PSI available on request	0 – 67” 0 – 1,700mm	48” 1,200 mm	600 ton	4″ – 24” DN100 – 600 mm	HC600-S-TE
		0 – 80” 0 – 2,000 mm	56” 1,400 mm	600 ton	4″ – 36” DN100 – 900 mm	HC600-L-TE



Valve Size: 4″- 36″ / DN 100 – 900 mm
Medium: Gas or Liquid
Low Pressure Gas Testing: 0-7 Bar / 100 PSI (*)
High Pressure Liquid Testing: 0-400 Bar / 5,800 Psi (**)
Test Standards: API, ANSI, ASME, BS, ISO, IOGP, MSS-SP etc
Type: Single Station
Maximum Clamping Force: 600 Ton

Available upon request:
(*) Gas test systems up to 1,000 Bar / 14,500 Psi
(**) Liquid test systems up to 2,500 Bar / 36,250 Psi
Optional Systems:
Safety Enclosure with Interlock
Computer Registration
Compressor Skid (400 Bar)
Test- and operating systems for actuators and controls
High Pressure Gast test system for Nitrogen / Fugitive Emissions testing
Inner (radial) sealing adapters for butt- or socket weld ends
Fully automatic test sequences (CNC testing)

HD camera systems for inspection from a safe / remote distance



Test Bench چیست؟

ابزاری حیاتی در صنعت تولید و تعمیر شیرآلات است که امکان ارزیابی دقیق عملکرد و استانداردهای ایمنی محصولات را فراهم می‌آورد. این میزها به طور خاص برای انجام تست‌های هیدرواستاتیک، تست نشتی نشیمنگاه و تست پکینگ طراحی شده‌اند.

با استفاده از سیستم‌های کلمپینگ هیدرولیکی پیشرفته، می‌توان شیرآلات را در اندازه‌های مختلف و با فشارهای بالا تست کرد.

این میزها قابلیت انجام تست با سیالات مختلف مانند گاز یا آب را دارند و می‌توانند تست‌ها را به صورت دستی، نیمه اتوماتیک یا تمام اتوماتیک انجام دهند. همچنین، امکان اضافه کردن سیستم‌های گزارش‌گیری کامپیوتری و سیستم‌های سیرکولاسیون آب برای استفاده مجدد از سیال تست وجود دارد.

این میزها در صنایع مختلفی مانند نفت، گاز، پتروشیمی و نیروگاهی کاربرد دارند و به تضمین کیفیت و ایمنی شیرآلات کمک شایانی می‌کنند. در ایران، شرکت‌هایی در زمینه طراحی و ساخت این میزهای تست فعالیت دارند و با بهره‌گیری از دانش فنی و تجربه‌ی گسترده، محصولاتی با کیفیت بالا و مطابق با استانداردهای بین‌المللی ارائه می‌دهند.



Test Bench

صنعت نفت و گاز و پتروشیمی با تولید، فرآوری، حمل و نقل، و توزیع محصولات نفتی و گازی، یکی از مهم‌ترین صنایع جهان به شمار می‌آید. این صنایع حائز اهمیت بسیاری است، و به دلیل عملکرد پیچیده و زمان‌بری که در بسیاری از فرآیندهای آن‌ها مورد استفاده قرار می‌گیرد، باید از تجهیزات با کیفیت و قابل اعتمادی استفاده شود. شیرآلات صنعتی یکی از تجهیزات کلیدی این صنایع می‌باشند و کاربرد گسترده‌ای در فرآیندهای مختلف دارند.

از این رو، آزمایش و تست دقیق و کامل شیرآلات صنعتی بسیار اهمیت دارد. از این رو، ایجاد میز تست شیرآلات صنعتی به‌منظور ارزیابی کیفیت و عملکرد این شیرآلات امری بحرانی و ضروری به‌نظر می‌رسد.

به‌طور کلی، میز تست شیرآلات صنعتی نقش بسیار مهمی در فرآیند کنترل کیفیت و تضمین اطمینان عملکرد شیرآلات در محیط‌های صنعتی دارد. این میزها به‌صورت استاندارد و مطابق با روش‌ها و استانداردهای ملی و بین‌المللی ساخته می‌شوند.

میز تست شیرآلات صنعتی دستگاهی است که برای ارزیابی عملکرد و کیفیت شیرآلات صنعتی مانند شیرهای گازی، آبی، نفتی و سایر انواع شیرآلات تحت شرایط مختلف استفاده می‌شود. این میزها به منظور اطمینان از اینکه شیرآلات مطابق با استانداردها و نیازهای عملیاتی هستند، طراحی و ساخته می‌شوند.



کاربردهای Test Bench :

صنایع نفت و گاز

آزمایش شیرهای مورد استفاده در خطوط لوله نفت و گاز برای اطمینان از عدم نشتی و عملکرد صحیح تحت فشار بالا.

صنایع آب و فاضلاب

بررسی عملکرد شیرهای مورد استفاده در سیستم‌های توزیع آب و مدیریت فاضلاب.

صنایع شیمیایی

تست شیرآلاتی که با مواد شیمیایی خورنده سر و کار دارند تا اطمینان حاصل شود که شیرها می‌توانند در برابر شرایط سخت مقاوم باشند.

صنایع خودروسازی و هوافضا

ارزیابی شیرآلات مورد استفاده در سیستم‌های هیدرولیک و سوخت‌رسانی خودروها و هواپیماها.

تاسیسات صنعتی و نیروگاهی

تست شیرهای بخار، آب و گاز مورد استفاده در نیروگاه‌ها و تاسیسات صنعتی.

اهمیت استفاده از Test Bench

افزایش کیفیت و اطمینان

اطمینان از اینکه شیرآلات تولید شده مطابق با استانداردهای کیفیتی و ایمنی هستند.

کاهش هزینه‌های نگهداری و تعمیرات

شناسایی و رفع مشکلات قبل از نصب و استفاده از شیرآلات در محیط‌های عملیاتی.

افزایش ایمنی

اطمینان از عملکرد صحیح شیرآلات به منظور جلوگیری از حوادث ناشی از خرابی یا نشتی.

بهبود کارایی

ارزیابی و بهینه‌سازی عملکرد شیرآلات برای افزایش کارایی در شرایط عملیاتی مختلف.

استفاده از میز تست شیرآلات صنعتی برای تولیدکنندگان و مصرف‌کنندگان شیرآلات، ابزاری حیاتی برای تضمین کیفیت، ایمنی و عملکرد بهینه محصولات است.



انواع Test Bench

تست بنچ شیر (Valve Test Bench):

شیر اطمینان: برای آزمایش عملکرد صحیح و ایمن شیرهای اطمینان.

شیرهای اطمینان خلاء: برای تست وکیوم و شیرهای اطمینان خلاء.

فشار قوی: مناسب برای تست‌های با فشار بالا مانند تست‌های هیدرواستاتیک.

شیرهای توپی (Ball Valve Test Bench): برای آزمایش عملکرد و نشتی شیرهای توپی.

شیر کنترل (Control Valve Test Bench): برای تنظیم و کالیبراسیون دقیق شیرهای کنترلی.

ریلیف ولو (Relief Valve Test Bench): برای تست و تنظیم فشار شیرهای ریلیف.

شیر سرچاهی و شیر ضد فوران (BOP Valves Test Bench): برای اطمینان از عملکرد صحیح در شرایط بحرانی.
