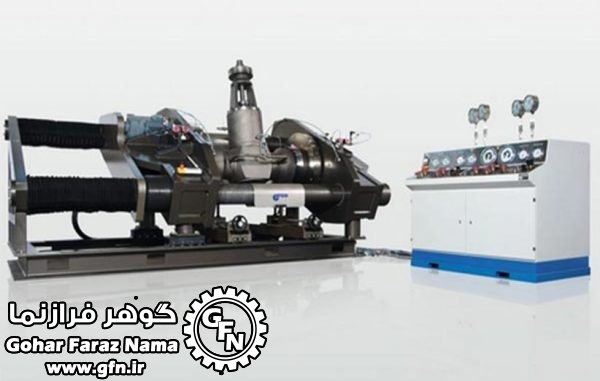

Test Bench Model PS-HU90A





Model: PS-HU90A

Valve Size: 1.1/2″- 24″ / DN 40 – 600 mm

For testing valves up to DN 1000 (40“)

Water testing up to 1380 bar (20.000 psi)

Housing-protecting horizontal clamping with self-sealing test tables

Test Standards: API, ANSI, ASME, BS, ISO, IOGP, MSS-SP etc

Fully automatic air and water testing of gate valves and butterfly valves

Torque measurement when closing

Horizontal clamping

Test specimen ID recorded using hand scanner

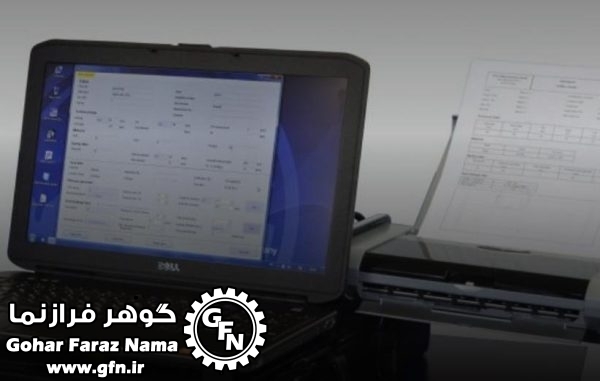

Transfer of test result data to network interface

Proportional, housing-protecting clamping

میزهای تست اتوماتیک EFCO :

میز های تست با قابلیت اتوماتیک سازی بسیار گسترده.

از استارت دستی مرحله به مرحله تست بدون نیاز به بررسی نتایج ، تا انجام تست های مختلف با ترتیب اتوماتیک ، با تست کاملا اتوماتیک و نمایش

کلیه پارامترهای تست ، انواع تست های مورد نیاز را میتوان به راحتی بااین سری محصولات انجام داد .



EFCO ، پیشرو در ارايه پیشرفته ترین سیستمهای تست شیر آلات .

میتوان دستگاههای تست شرکت EFCO را در دو دسته “قابل حمل ” و “ثابت کارگاهی ” تقسیم بندی نمود. تکنولوژی تست شیر آلات ارائه شده

میتواند تمامی نیاز های بخش تعمیرات شما را ، چه به صورت تست قبل و یا تست بعد از تعمیرات ، تست نهایی در مرحله تولید ، و یا تست شیر

هنگام ورود هنگام به سایت شما. نمونه های شیر آلات در انواع و طراحی ها و سایز های مختلف قابل تست می باشند. عمده تست های بدنه ،

کارکرد و نشت براحتی قابل اعمال هستند و سیستمهای تست ما انواع استاندارد های معتبر جهانی را پوشش میدهند.

دستگاههای تست شیر آلات EFCO در انواع دستی و اتوماتیک ، و علاوه بر آن با قابلیت کلمپینگ ( گیره ) به صورت افقی و یا عمودی میباشند و انواع

سیالات تست را تحت پوشش قرار می دهند.

در خط مشی شرکت ، خدمات بعد از فروش در اولویت بالایی قرار دارد . نفرات فنی و همچنین نمایندگان ما در نقاط مختلف دنیا آماده پاسخگویی به

سوالات شما در اسرع وقت میباشند.

Test Benchچیست؟

ابزاری حیاتی در صنعت تولید و تعمیر شیرآلات است که امکان ارزیابی دقیق عملکرد و استانداردهای ایمنی محصولات را فراهم می‌آورد. این میزها به

طور خاص برای انجام تست‌های هیدرواستاتیک، تست نشتی نشیمنگاه و تست پکینگ طراحی شده‌اند.



با استفاده از سیستم‌های کلمپینگ هیدرولیکی پیشرفته، می‌توان شیرآلات را در اندازه‌های مختلف و با فشارهای بالا تست کرد.



این میزها قابلیت انجام تست با سیالات مختلف مانند گاز یا آب را دارند و می‌توانند تست‌ها را به صورت دستی، نیمه اتوماتیک یا تمام اتوماتیک انجام

دهند. همچنین، امکان اضافه کردن سیستم‌های گزارش‌گیری کامپیوتری و سیستم‌های سیرکولاسیون آب برای استفاده مجدد از سیال تست وجود

دارد.



این میزها در صنایع مختلفی مانند نفت، گاز، پتروشیمی و نیروگاهی کاربرد دارند و به تضمین کیفیت و ایمنی شیرآلات کمک شایانی می‌کنند. در ایران،

شرکت‌هایی در زمینه طراحی و ساخت این میزهای تست فعالیت دارند و با بهره‌گیری از دانش فنی و تجربه‌ی گسترده، محصولاتی با کیفیت بالا و

مطابق با استانداردهای بین‌المللی ارائه می‌دهند.

Test Bench

صنعت نفت و گاز و پتروشیمی با تولید، فرآوری، حمل و نقل، و توزیع محصولات نفتی و گازی، یکی از مهم‌ترین صنایع جهان به شمار می‌آید. این صنایع

حائز اهمیت بسیاری است، و به دلیل عملکرد پیچیده و زمان‌بری که در بسیاری از فرآیندهای آن‌ها مورد استفاده قرار می‌گیرد، باید از تجهیزات با

کیفیت و قابل اعتمادی استفاده شود. شیرآلات صنعتی یکی از تجهیزات کلیدی این صنایع می‌باشند و کاربرد گسترده‌ای در فرآیندهای مختلف دارند.



از این رو، آزمایش و تست دقیق و کامل شیرآلات صنعتی بسیار اهمیت دارد. از این رو، ایجاد میز تست شیرآلات صنعتی به‌منظور ارزیابی کیفیت و

عملکرد این شیرآلات امری بحرانی و ضروری به‌نظر می‌رسد.



به‌طور کلی، میز تست شیرآلات صنعتی نقش بسیار مهمی در فرآیند کنترل کیفیت و تضمین اطمینان عملکرد شیرآلات در محیط‌های صنعتی دارد. این

میزها به‌صورت استاندارد و مطابق با روش‌ها و استانداردهای ملی و بین‌المللی ساخته می‌شوند.



میز تست شیرآلات صنعتی دستگاهی است که برای ارزیابی عملکرد و کیفیت شیرآلات صنعتی مانند شیرهای گازی، آبی، نفتی و سایر انواع

شیرآلات تحت شرایط مختلف استفاده می‌شود. این میزها به منظور اطمینان از اینکه شیرآلات مطابق با استانداردها و نیازهای عملیاتی هستند،

طراحی و ساخته می‌شوند.

کاربردهای Test Bench :

صنایع نفت و گاز

آزمایش شیرهای مورد استفاده در خطوط لوله نفت و گاز برای اطمینان از عدم نشتی و عملکرد صحیح تحت فشار بالا.

صنایع آب و فاضلاب

بررسی عملکرد شیرهای مورد استفاده در سیستم‌های توزیع آب و مدیریت فاضلاب.

صنایع شیمیایی

تست شیرآلاتی که با مواد شیمیایی خورنده سر و کار دارند تا اطمینان حاصل شود که شیرها می‌توانند در برابر شرایط سخت مقاوم باشند.

صنایع خودروسازی و هوافضا

ارزیابی شیرآلات مورد استفاده در سیستم‌های هیدرولیک و سوخت‌رسانی خودروها و هواپیماها.

تاسیسات صنعتی و نیروگاهی

تست شیرهای بخار، آب و گاز مورد استفاده در نیروگاه‌ها و تاسیسات صنعتی.

اهمیت استفاده از Test Bench

افزایش کیفیت و اطمینان

اطمینان از اینکه شیرآلات تولید شده مطابق با استانداردهای کیفیتی و ایمنی هستند.

کاهش هزینه‌های نگهداری و تعمیرات

شناسایی و رفع مشکلات قبل از نصب و استفاده از شیرآلات در محیط‌های عملیاتی.

افزایش ایمنی

اطمینان از عملکرد صحیح شیرآلات به منظور جلوگیری از حوادث ناشی از خرابی یا نشتی.

بهبود کارایی

ارزیابی و بهینه‌سازی عملکرد شیرآلات برای افزایش کارایی در شرایط عملیاتی مختلف.

استفاده از میز تست شیرآلات صنعتی برای تولیدکنندگان و مصرف‌کنندگان شیرآلات، ابزاری حیاتی برای تضمین کیفیت، ایمنی و عملکرد بهینه محصولات است.

انواع Test Bench

تست بنچ شیر (Valve Test Bench):

شیر اطمینان: برای آزمایش عملکرد صحیح و ایمن شیرهای اطمینان.

شیرهای اطمینان خلاء: برای تست وکیوم و شیرهای اطمینان خلاء.

فشار قوی: مناسب برای تست‌های با فشار بالا مانند تست‌های هیدرواستاتیک.

شیرهای توپی (Ball Valve Test Bench): برای آزمایش عملکرد و نشتی شیرهای توپی.

شیر کنترل (Control Valve Test Bench): برای تنظیم و کالیبراسیون دقیق شیرهای کنترلی.

ریلیف ولو (Relief Valve Test Bench): برای تست و تنظیم فشار شیرهای ریلیف.

شیر سرچاهی و شیر ضد فوران (BOP Valves Test Bench): برای اطمینان از عملکرد صحیح در شرایط بحرانی.
