Test Unit Model PS-HU550M

میز تست شیرآلات

تست بنچ

تست یونیت

Test bench



Test Unit Model PS-HU550M





Model: PS-HU550M

Valve Size: 2″- 24″ / DN 50 – 600 mm

4″- 40″ / DN 100 – 1000 mm

For testing valves up to DN 1000 (40“)

Water testing up to 1380 bar (20.000 psi)

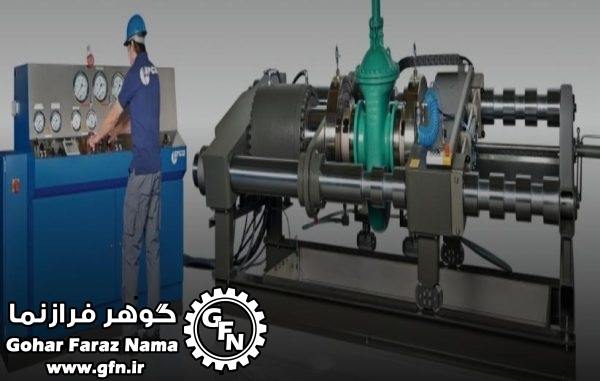

Housing-protecting horizontal clamping with self-sealing test tables

Test Standards: API, ANSI, ASME, BS, ISO, IOGP, MSS-SP etc

Maximum Clamping Force: 550 Ton

میزهای تست افقی (سری PS-H)

با دارا بودن تجربه چندین ساله در ساخت سیستمهای تست شیر آلات ، شرکت EFCO نسل جدیدی از میز های تست مدولار با کلمپینگ افقی را

طراحی ، و به خانواده بزرگ سیستمهای تست این شرکت اضافه نموده است.

میز های تست سری PS-H M علاوه بر دارا بودن قیمتی بسیار مناسب و رقابتی ، گستره وسیعی از نیاز های صنعتی را ، شامل تست بدنه شیر ،

تست نشتی بدنه و قسمت آببند را پوشش میدهد.

سری میزهای PS-H M در انواع نیروی کلمپینگ ، از 200 تن تا 550 تن قابل ارائه می باشد. دستگاههای سری فوق بر اساس نیاز قابلیت تست آب به

همراه تست هوا یا نیتروژن را دارا می باشند.



Test Unit چیست؟

ابزاری حیاتی در صنعت تولید و تعمیر شیرآلات است که امکان ارزیابی دقیق عملکرد و استانداردهای ایمنی محصولات را فراهم می‌آورد. این میزها به

طور خاص برای انجام تست‌های هیدرواستاتیک، تست نشتی نشیمنگاه و تست پکینگ طراحی شده‌اند.



با استفاده از سیستم‌های کلمپینگ هیدرولیکی پیشرفته، می‌توان شیرآلات را در اندازه‌های مختلف و با فشارهای بالا تست کرد.



این میزها قابلیت انجام تست با سیالات مختلف مانند گاز یا آب را دارند و می‌توانند تست‌ها را به صورت دستی، نیمه اتوماتیک یا تمام اتوماتیک انجام

دهند. همچنین، امکان اضافه کردن سیستم‌های گزارش‌گیری کامپیوتری و سیستم‌های سیرکولاسیون آب برای استفاده مجدد از سیال تست وجود

دارد.



این میزها در صنایع مختلفی مانند نفت، گاز، پتروشیمی و نیروگاهی کاربرد دارند و به تضمین کیفیت و ایمنی شیرآلات کمک شایانی می‌کنند. در ایران،

شرکت‌هایی در زمینه طراحی و ساخت این میزهای تست فعالیت دارند و با بهره‌گیری از دانش فنی و تجربه‌ی گسترده، محصولاتی با کیفیت بالا و

مطابق با استانداردهای بین‌المللی ارائه می‌دهند.

Test Unit

صنعت نفت و گاز و پتروشیمی با تولید، فرآوری، حمل و نقل، و توزیع محصولات نفتی و گازی، یکی از مهم‌ترین صنایع جهان به شمار می‌آید. این صنایع

حائز اهمیت بسیاری است، و به دلیل عملکرد پیچیده و زمان‌بری که در بسیاری از فرآیندهای آن‌ها مورد استفاده قرار می‌گیرد، باید از تجهیزات با

کیفیت و قابل اعتمادی استفاده شود. شیرآلات صنعتی یکی از تجهیزات کلیدی این صنایع می‌باشند و کاربرد گسترده‌ای در فرآیندهای مختلف دارند.



از این رو، آزمایش و تست دقیق و کامل شیرآلات صنعتی بسیار اهمیت دارد. از این رو، ایجاد میز تست شیرآلات صنعتی به‌منظور ارزیابی کیفیت و

عملکرد این شیرآلات امری بحرانی و ضروری به‌نظر می‌رسد.



به‌طور کلی، میز تست شیرآلات صنعتی نقش بسیار مهمی در فرآیند کنترل کیفیت و تضمین اطمینان عملکرد شیرآلات در محیط‌های صنعتی دارد. این

میزها به‌صورت استاندارد و مطابق با روش‌ها و استانداردهای ملی و بین‌المللی ساخته می‌شوند.



میز تست شیرآلات صنعتی دستگاهی است که برای ارزیابی عملکرد و کیفیت شیرآلات صنعتی مانند شیرهای گازی، آبی، نفتی و سایر انواع

شیرآلات تحت شرایط مختلف استفاده می‌شود. این میزها به منظور اطمینان از اینکه شیرآلات مطابق با استانداردها و نیازهای عملیاتی هستند،

طراحی و ساخته می‌شوند.



کاربردهای Test Unit :

صنایع نفت و گاز

آزمایش شیرهای مورد استفاده در خطوط لوله نفت و گاز برای اطمینان از عدم نشتی و عملکرد صحیح تحت فشار بالا.

صنایع آب و فاضلاب

بررسی عملکرد شیرهای مورد استفاده در سیستم‌های توزیع آب و مدیریت فاضلاب.

صنایع شیمیایی

تست شیرآلاتی که با مواد شیمیایی خورنده سر و کار دارند تا اطمینان حاصل شود که شیرها می‌توانند در برابر شرایط سخت مقاوم باشند.

صنایع خودروسازی و هوافضا

ارزیابی شیرآلات مورد استفاده در سیستم‌های هیدرولیک و سوخت‌رسانی خودروها و هواپیماها.

تاسیسات صنعتی و نیروگاهی

تست شیرهای بخار، آب و گاز مورد استفاده در نیروگاه‌ها و تاسیسات صنعتی.

اهمیت استفاده از Test Unit

افزایش کیفیت و اطمینان

اطمینان از اینکه شیرآلات تولید شده مطابق با استانداردهای کیفیتی و ایمنی هستند.

کاهش هزینه‌های نگهداری و تعمیرات

شناسایی و رفع مشکلات قبل از نصب و استفاده از شیرآلات در محیط‌های عملیاتی.

افزایش ایمنی

اطمینان از عملکرد صحیح شیرآلات به منظور جلوگیری از حوادث ناشی از خرابی یا نشتی.

بهبود کارایی

ارزیابی و بهینه‌سازی عملکرد شیرآلات برای افزایش کارایی در شرایط عملیاتی مختلف.

استفاده از میز تست شیرآلات صنعتی برای تولیدکنندگان و مصرف‌کنندگان شیرآلات، ابزاری حیاتی برای تضمین کیفیت، ایمنی و عملکرد بهینه محصولات است.

انواع Test Unit

تست یونیت شیر (Valve Test Unit):

شیر اطمینان: برای آزمایش عملکرد صحیح و ایمن شیرهای اطمینان.

شیرهای اطمینان خلاء: برای تست وکیوم و شیرهای اطمینان خلاء.

فشار قوی: مناسب برای تست‌های با فشار بالا مانند تست‌های هیدرواستاتیک.

شیرهای توپی (Ball Valve Test Unit): برای آزمایش عملکرد و نشتی شیرهای توپی.

شیر کنترل (Control Valve Test Unit): برای تنظیم و کالیبراسیون دقیق شیرهای کنترلی.

ریلیف ولو (Relief Valve Test Unit): برای تست و تنظیم فشار شیرهای ریلیف.

شیر سرچاهی و شیر ضد فوران (BOP Valves Test Unit): برای اطمینان از عملکرد صحیح در شرایط بحرانی.
