هات تپینگ (Hot Tapping)

روشی ایمن و کارآمد برای اتصال انشعابات به خطوط لوله فعال



مقدمه

هات تپینگ، که به عنوان “انشعاب گرم” یا “برداشت انشعاب تحت فشار” نیز شناخته می‌شود، یک روش تخصصی و حیاتی در مهندسی خطوط لوله است که امکان ایجاد انشعاب جدید در یک خط لوله فعال را بدون نیاز به توقف جریان سیال فراهم می‌کند. این تکنیک بسیار ارزشمند بوده و در صنایع مختلفی نظیر نفت و گاز، پتروشیمی، آب و فاضلاب و سیستم‌های گرمایشی و سرمایشی کاربرد دارد. هدف اصلی هات تپینگ، جلوگیری از قطع جریان سیال و اختلال در فرآیندهای عملیاتی است، که باعث کاهش زمان توقف و صرفه جویی در هزینه‌ها می‌شود.

مفهوم و اصول عملکرد

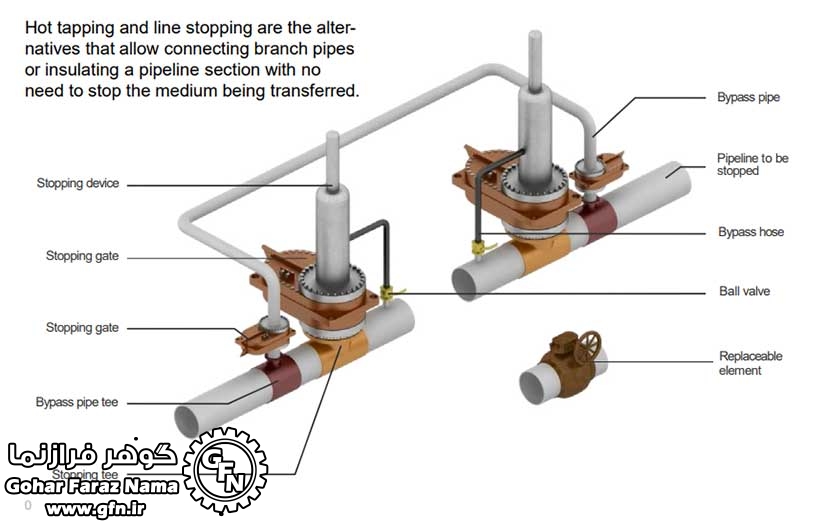

در فرآیند هات تپینگ، ابتدا یک قطعه اتصال (fitting) مخصوص به نام “اتصال انشعاب” به بدنه لوله اصلی جوش داده می‌شود. این اتصال باید به گونه‌ای طراحی شده باشد که بتواند فشار و دمای سیال درون لوله را تحمل کند. پس از اطمینان از استحکام و آب‌بندی مناسب اتصال، یک شیر قطع و وصل (valve) روی آن نصب می‌شود. سپس، یک دستگاه حفاری (drilling machine) از طریق شیر متصل شده، سوراخی در دیواره لوله اصلی ایجاد می‌کند. پس از ایجاد سوراخ، دستگاه حفاری برداشته شده و شیر بسته می‌شود. در این مرحله، انشعاب جدید آماده اتصال به سیستم لوله کشی است.

مزایای هات تپینگ

  • جلوگیری از توقف جریان سیال: مهم‌ترین مزیت هات تپینگ، حفظ جریان سیال در طول فرآیند انشعاب گیری است. این امر برای صنایع حیاتی که توقف جریان منجر به خسارات مالی و عملیاتی سنگین می‌شود، بسیار ارزشمند است.
  • کاهش هزینه‌ها: با جلوگیری از توقف تولید و نیاز به تخلیه و بارگیری مجدد لوله‌ها، هزینه‌های عملیاتی و تعمیراتی به میزان قابل توجهی کاهش می‌یابد.
  • صرفه جویی در زمان: فرآیند هات تپینگ نسبتاً سریع انجام می‌شود و زمان مورد نیاز برای ایجاد انشعاب جدید در مقایسه با روش‌های سنتی بسیار کمتر است.
  • افزایش انعطاف‌پذیری: هات تپینگ امکان ایجاد انشعابات جدید در هر نقطه دلخواه از خط لوله را فراهم می‌کند، که این امر انعطاف‌پذیری سیستم لوله کشی را افزایش می‌دهد.
  • کاهش خطرات ایمنی: با جلوگیری از نیاز به تخلیه لوله و کار با سیالات تحت فشار، خطرات ایمنی مرتبط با فرآیندهای لوله کشی تا حد زیادی کاهش می‌یابد.
  • حفاظت از محیط زیست: هات تپینگ با کاهش انتشار سیالات به محیط زیست، به حفظ محیط زیست کمک می‌کند.

کاربردهای هات تپینگ

هات تپینگ در صنایع مختلف کاربرد دارد که برخی از مهم‌ترین آن‌ها عبارتند از:

  • صنایع نفت و گاز: ایجاد انشعابات جدید در خطوط لوله انتقال نفت و گاز، نصب تجهیزات اندازه‌گیری و کنترل، اتصال خطوط لوله جدید به سیستم‌های موجود.
  • صنایع پتروشیمی: اتصال خطوط لوله فرایندی، ایجاد انشعابات برای تعمیرات و نگهداری، توسعه سیستم‌های پایپینگ.
  • سیستم‌های آب و فاضلاب: ایجاد انشعابات جدید در خطوط لوله آب آشامیدنی و فاضلاب، انجام تعمیرات و توسعه سیستم‌ها بدون اختلال در سرویس‌دهی.
  • سیستم‌های گرمایشی و سرمایشی: اتصال خطوط لوله جدید به سیستم‌های گرمایش و سرمایش مرکزی، انجام تعمیرات و تغییرات در سیستم.
  • صنایع شیمیایی: اتصال لوله‌های حامل مواد شیمیایی مختلف، نصب تجهیزات فرایندی و توسعه خطوط لوله.

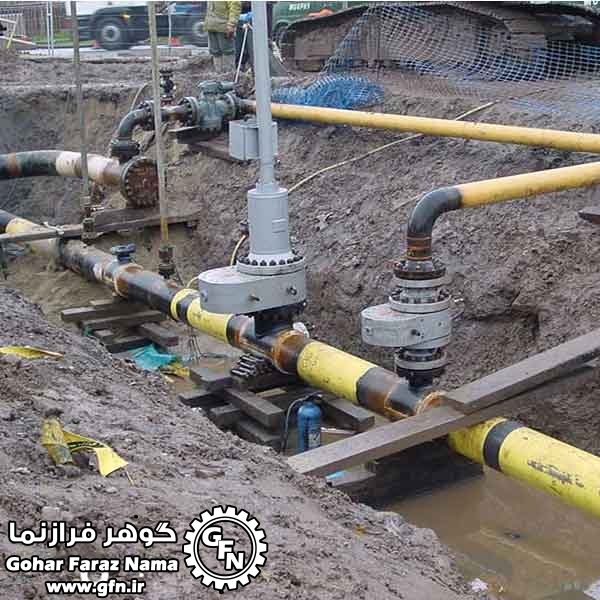

فرآیند انجام هات تپینگ

فرآیند هات تپینگ شامل مراحل زیر است:

  1. بررسی و آماده‌سازی: ارزیابی دقیق شرایط لوله، سیال، فشار و دما، تعیین محل دقیق انشعاب، انتخاب تجهیزات مناسب.
  2. نصب اتصال انشعاب: جوشکاری اتصال انشعاب به بدنه لوله با استفاده از روش‌های جوشکاری مناسب و بازرسی جوش.
  3. نصب شیر و تجهیزات حفاری: نصب شیر بر روی اتصال انشعاب و اتصال دستگاه حفاری به شیر.

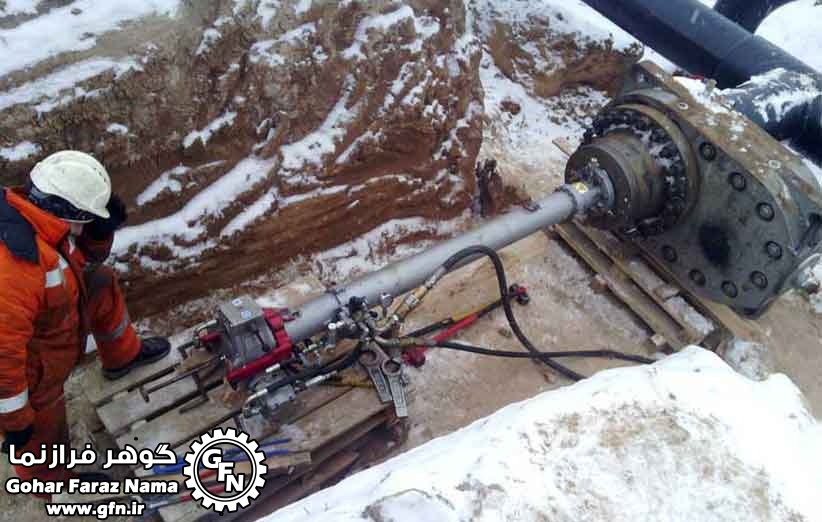

  4. حفاری لوله اصلی: ایجاد سوراخ در بدنه لوله با استفاده از دستگاه حفاری.
  5. برداشت دستگاه حفاری و بستن شیر: خارج کردن دستگاه حفاری و بستن شیر.
  6. اتصال انشعاب جدید: اتصال لوله جدید به شیر و انجام آزمایش‌های لازم.



تجهیزات مورد نیاز برای هات تپینگ

تجهیزات مورد نیاز برای انجام هات تپینگ عبارتند از:

  • دستگاه حفاری هات تپ: دستگاهی تخصصی برای ایجاد سوراخ در لوله تحت فشار.
  • اتصالات انشعاب: اتصالات جوشی یا فلنجی مخصوص برای اتصال به لوله اصلی.
  • شیر قطع و وصل: شیرهای مخصوص برای کنترل جریان سیال در حین و پس از عملیات.
  • ابزار جوشکاری: دستگاه‌های جوشکاری و الکترودهای مناسب.
  • تجهیزات ایمنی: لباس‌ها، دستکش‌ها، کلاه ایمنی و سایر تجهیزات ایمنی فردی.
  • ابزارهای اندازه‌گیری: ابزارهای اندازه‌گیری دقیق برای تعیین محل انشعاب.
  • تجهیزات بازرسی: تجهیزات تست غیر مخرب (NDT) برای اطمینان از کیفیت جوش و سلامت لوله.

چالش‌ها و ملاحظات ایمنی

هات تپینگ، علی‌رغم مزایای فراوان، با چالش‌ها و ملاحظات ایمنی خاصی همراه است:

  • فشار و دمای سیال: کنترل دقیق فشار و دمای سیال درون لوله از اهمیت بالایی برخوردار است.
  • جنس و ضخامت لوله: انتخاب تجهیزات مناسب بر اساس جنس و ضخامت لوله ضروری است.
  • شرایط محیطی: شرایط آب و هوایی و محیطی باید در نظر گرفته شود.
  • آموزش و تجربه پرسنل: پرسنل باید آموزش دیده و دارای تجربه کافی در انجام عملیات هات تپینگ باشند.
  • برنامه ریزی دقیق: قبل از انجام هر گونه عملیات هات تپینگ، یک برنامه ریزی دقیق و جامع لازم است.

نتیجه‌گیری

هات تپینگ یک روش بسیار کارآمد و ایمن برای ایجاد انشعابات جدید در خطوط لوله فعال است. این روش در صنایع مختلفی کاربرد دارد و مزایای بسیاری از جمله جلوگیری از توقف جریان سیال، کاهش هزینه‌ها و صرفه جویی در زمان را به همراه دارد. با رعایت نکات ایمنی و استفاده از تجهیزات مناسب، می‌توان از این تکنیک به صورت موثر استفاده کرد و به بهره‌وری بیشتری دست یافت. استفاده از هات تپینگ نه تنها یک راه حل فنی است، بلکه رویکردی نوآورانه در نگهداری و توسعه زیرساخت‌های لوله کشی نیز محسوب می‌شود.
