روش میکروتونلینگ چیست و در صنایع نفت و گاز چه کاربردی دارد؟
میکروتونلینگ یک روش حفاری بدون ترانشه است که برای نصب خطوط لوله زیرزمینی با قطر کم، معمولاً بین 250 میلی‌متر تا 3 متر، استفاده می‌شود. این روش شامل استفاده از یک دستگاه حفاری تونل (TBM) از راه دور کنترل شده است که لوله را در پشت سر خود فشار می‌دهد. در طول فرآیند حفاری، خاک و مواد زائد به طور مداوم برداشته می‌شوند تا از نشست زمین جلوگیری شود.
کاربردهای میکروتونلینگ در صنایع نفت و گاز:
- نصب خطوط لوله انتقال نفت و گاز: میکروتونلینگ به دلیل دقت بالا و کمترین اختلال در سطح زمین، برای نصب خطوط لوله در مناطق شهری، مناطق پرتردد و زیرساخت‌های حساس بسیار مناسب است.
- عبور از زیر موانع: این روش امکان عبور خطوط لوله از زیر جاده‌ها، راه‌آهن، رودخانه‌ها و سایر موانع را بدون نیاز به تخریب یا ایجاد اختلال در این موانع فراهم می‌کند.
- نصب خطوط لوله در مناطق صعب‌العبور: میکروتونلینگ برای نصب خطوط لوله در زمین‌های ناپایدار، خاک‌های نرم و مناطق با سطح آب بالا کاربرد دارد.
- نصب لوله‌های محافظ (Casing): از میکروتونلینگ می‌توان برای نصب لوله‌های محافظ برای خطوط لوله موجود استفاده کرد تا از آن‌ها در برابر آسیب‌های احتمالی محافظت شود.
- اجرای سیستم‌های جمع‌آوری و انتقال فاضلاب: در پالایشگاه‌ها و مجتمع‌های پتروشیمی، از میکروتونلینگ برای نصب سیستم‌های جمع‌آوری و انتقال فاضلاب و پساب‌های صنعتی استفاده می‌شود.
مزایای استفاده از میکروتونلینگ در صنایع نفت و گاز:
- حداقل اختلال در سطح زمین: میکروتونلینگ باعث کاهش ترافیک، آلودگی صوتی و سایر مزاحمت‌ها در مناطق شهری می‌شود.
- دقت بالا: این روش امکان نصب خطوط لوله با دقت بالا را فراهم می‌کند.
- ایمنی بالا: میکروتونلینگ یک روش ایمن برای نصب خطوط لوله در مناطق خطرناک و پرخطر است.
- سرعت بالا: در بسیاری از موارد، میکروتونلینگ سریع‌تر از روش‌های سنتی حفاری است.
- کاهش هزینه‌ها: در برخی موارد، میکروتونلینگ می‌تواند به کاهش هزینه‌های کلی پروژه کمک کند.
-
میکروتونلینگ یک فرآیند پیچیده است که مراحل مختلفی دارد. در اینجا یک نمای کلی از نحوه عملکرد آن ارائه شده است:
1. آماده‌سازی محل:
- بررسی و طراحی: قبل از شروع حفاری، یک بررسی کامل از شرایط زمین، سطح آب و سایر عوامل مهم انجام می‌شود. سپس، یک طرح دقیق برای مسیر تونل، نوع دستگاه حفاری (TBM) و سیستم لوله‌گذاری تهیه می‌شود.
- ساخت شفت‌ها: دو شفت (چاه) در ابتدا و انتهای مسیر تونل حفر می‌شوند. شفت ورودی برای قرار دادن TBM و شفت خروجی برای جمع‌آوری TBM پس از اتمام حفاری استفاده می‌شود. این شفت‌ها معمولاً با استفاده از دیوارهای نگهدارنده (مانند سپرهای فولادی یا بتنی) تقویت می‌شوند.
- آماده‌سازی تجهیزات: TBM و سایر تجهیزات لازم (مانند سیستم‌های هیدرولیک، پمپ‌ها، تجهیزات کنترل از راه دور و غیره) به محل پروژه منتقل و آماده می‌شوند.
2. حفاری تونل:
- استقرار TBM: دستگاه حفاری تونل (TBM) در شفت ورودی قرار می‌گیرد.

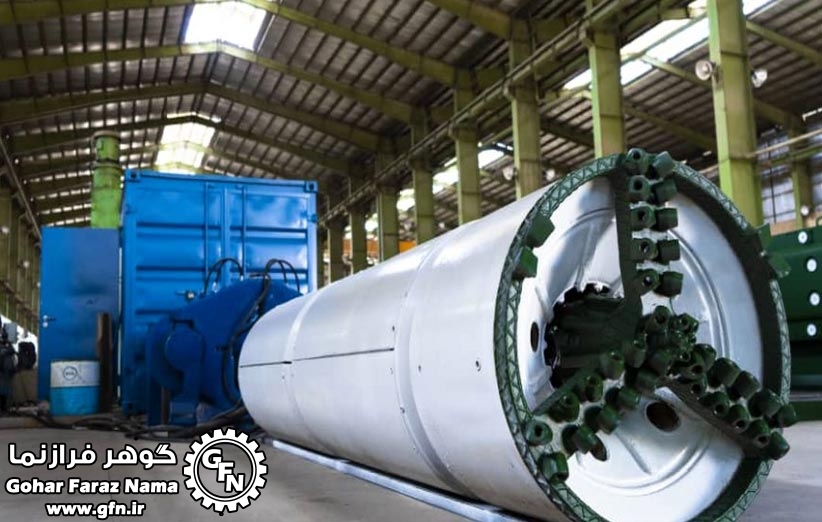

- حفاری و پیشروی: TBM با استفاده از یک سر حفاری چرخشی (cutterhead) که به طور مکانیکی یا هیدرولیکی عمل می‌کند، خاک و مواد زائد را از جلوی تونل جدا می‌کند. این مواد زائد (معروف به “اسلاری” یا “ماده حفاری”) با استفاده از یک سیستم پمپاژ به سطح زمین منتقل می‌شوند.
- پیشروی لوله‌ها: همزمان با پیشروی TBM، لوله‌های از پیش ساخته شده (معمولاً بتنی یا فولادی) از شفت ورودی به داخل تونل رانده می‌شوند. این لوله‌ها توسط جک‌های هیدرولیکی قوی به یکدیگر متصل شده و به تدریج تونل را تشکیل می‌دهند.
- کنترل از راه دور: TBM توسط یک اپراتور از راه دور کنترل می‌شود. اپراتور با استفاده از دوربین‌ها و سنسورهای نصب شده بر روی TBM، مسیر حرکت، فشار خاک و سایر پارامترهای مهم را نظارت می‌کند و در صورت نیاز تنظیمات لازم را انجام می‌دهد.
3. خروج و اتمام کار:
- رسیدن به شفت خروجی: پس از اتمام حفاری، TBM به شفت خروجی می‌رسد.
- خارج کردن TBM: TBM از شفت خروجی خارج می‌شود.
- اتصال و آزمایش لوله‌ها: لوله‌های نصب شده به یکدیگر متصل می‌شوند و برای اطمینان از عدم وجود نشتی و عملکرد صحیح آزمایش می‌شوند.
- پر کردن شفت‌ها: شفت‌های ورودی و خروجی با مواد مناسب پر می‌شوند و سطح زمین به حالت اولیه بازگردانده می‌شود.
کنترل و نظارت:
در طول فرآیند میکروتونلینگ، کنترل و نظارت دقیق بر پارامترهای مختلف (مانند فشار خاک، میزان نشست زمین، سطح آب و غیره) بسیار مهم است. این کار با استفاده از سنسورها، دوربین‌ها و سیستم‌های مانیتورینگ پیشرفته انجام می‌شود. در صورت بروز هرگونه مشکل، اقدامات اصلاحی فوری انجام می‌شود تا از آسیب رسیدن به زیرساخت‌های موجود جلوگیری شود.
-
-
نکات کلیدی
- میکروتونلینگ یک روش پیچیده و تخصصی است که نیاز به دانش، تجربه و تجهیزات خاص دارد.
- انتخاب TBM مناسب برای شرایط زمین و قطر تونل بسیار مهم است.
- مدیریت صحیح مواد زائد (اسلاری) برای جلوگیری از آلودگی محیط زیست ضروری است.
- کنترل و نظارت دقیق بر فرآیند حفاری برای اطمینان از ایمنی و کیفیت کار بسیار مهم است.
-
یکروتونلینگ در صنایع مختلف کاربرد دارد، نه فقط نفت و گاز. در واقع، به دلیل مزایایی که دارد، به طور فزاینده‌ای در پروژه‌های زیرساختی و عمرانی مورد استفاده قرار می‌گیرد. در اینجا برخی از صنایع و کاربردهای رایج میکروتونلینگ آورده شده است:
1. آب و فاضلاب:
- نصب خطوط لوله آب آشامیدنی: میکروتونلینگ برای نصب خطوط لوله آب آشامیدنی در مناطق شهری و پرتردد کاربرد دارد.
- نصب خطوط لوله فاضلاب: برای نصب خطوط لوله فاضلاب و جمع‌آوری فاضلاب خانگی و صنعتی استفاده می‌شود.
- نصب خطوط لوله انتقال آب‌های سطحی: برای انتقال آب‌های سطحی و جلوگیری از آبگرفتگی در مناطق شهری.
- بازسازی خطوط لوله قدیمی: میکروتونلینگ می‌تواند برای بازسازی خطوط لوله قدیمی و فرسوده بدون نیاز به تخریب کامل آن‌ها استفاده شود.
2. برق و مخابرات:
- نصب کابل‌های برق: برای نصب کابل‌های برق فشار قوی و ضعیف در زیر زمین استفاده می‌شود.
- نصب فیبر نوری: برای نصب کابل‌های فیبر نوری و توسعه شبکه‌های ارتباطی پرسرعت.
- نصب کانال‌های مخابراتی: برای نصب کانال‌های مخابراتی و ایجاد زیرساخت‌های ارتباطی مدرن.
3. حمل و نقل:
- ساخت تونل‌های مترو: میکروتونلینگ می‌تواند برای ساخت تونل‌های مترو در مناطق شهری و زیر ساختمان‌های حساس استفاده شود.
- ساخت تونل‌های عابر پیاده: برای ساخت تونل‌های عابر پیاده در زیر جاده‌ها و معابر پرتردد.
- نصب لوله‌های انتقال سوخت: برای نصب لوله‌های انتقال سوخت به فرودگاه‌ها و سایر مراکز مصرف.
4. صنایع معدنی:
- دسترسی به معادن: میکروتونلینگ می‌تواند برای ایجاد تونل‌های دسترسی به معادن زیرزمینی استفاده شود.
- انتقال مواد معدنی: برای انتقال مواد معدنی از معدن به کارخانه فرآوری.
5. سایر صنایع:
- صنایع شیمیایی: برای نصب خطوط لوله انتقال مواد شیمیایی.
- صنایع غذایی: برای نصب خطوط لوله انتقال مواد غذایی.
- تاسیسات صنعتی: برای نصب لوله‌ها و کانال‌های مورد نیاز در تاسیسات صنعتی.
مزایای کلی استفاده از میکروتونلینگ:
- حداقل اختلال در سطح زمین: کاهش ترافیک، آلودگی صوتی و سایر مزاحمت‌ها.
- دقت بالا: امکان نصب خطوط لوله با دقت بالا و کاهش خطر آسیب به زیرساخت‌های موجود.
- ایمنی بالا: کاهش خطرات ناشی از حفاری روباز.
- کاهش هزینه‌ها: در برخی موارد، میکروتونلینگ می‌تواند به کاهش هزینه‌های کلی پروژه کمک کند.
- حفاظت از محیط زیست: کاهش آلودگی هوا و خاک.
بنابراین، میکروتونلینگ یک فناوری چند منظوره است که می‌تواند در طیف گسترده‌ای از صنایع و پروژه‌ها مورد استفاده قرار گیرد. انتخاب این روش به عوامل مختلفی بستگی دارد، از جمله شرایط زمین، قطر تونل، هزینه و محدودیت‌های زمانی.
-
بر اساس اطلاعات موجود و گزارش‌های رسانه‌ای، در پروژه‌های زیر در ایران از میکروتونلینگ استفاده شده است:
- خطوط انتقال آب و فاضلاب شهری: در شهرهای بزرگ ایران، از جمله تهران، مشهد، اصفهان و شیراز، در پروژه‌های مختلف انتقال آب و فاضلاب شهری از روش میکروتونلینگ استفاده شده است. این پروژه‌ها به منظور توسعه و بهبود شبکه‌های آبرسانی و جمع‌آوری فاضلاب انجام شده‌اند.
- پروژه‌های مترو: در پروژه‌های توسعه مترو در شهرهای تهران، تبریز و اصفهان، از میکروتونلینگ برای ساخت تونل‌ها و ایستگاه‌های زیرزمینی استفاده شده است. این روش به ویژه در مناطقی که بافت شهری متراکم است و امکان حفاری روباز وجود ندارد، بسیار کاربردی است.
- خطوط انتقال نفت و گاز: در برخی از پروژه‌های انتقال نفت و گاز، به ویژه در مناطقی که نیاز به عبور از زیر رودخانه‌ها، جاده‌ها و سایر موانع طبیعی وجود دارد، از میکروتونلینگ استفاده شده است.
- پروژه‌های نیروگاهی: در برخی از پروژه‌های نیروگاهی، از میکروتونلینگ برای نصب لوله‌های خنک کننده و سایر تاسیسات زیرزمینی استفاده شده است.
- پروژه‌های صنعتی: در برخی از پروژه‌های صنعتی، به ویژه در صنایع نفت، گاز و پتروشیمی، از میکروتونلینگ برای نصب خطوط لوله و سایر تاسیسات زیرزمینی استفاده شده است.
