برج احیا چیست و چگونه کار میکند؟
برج احیا یکی از تجهیزات مهم در واحدهای فرآورش و شیرینسازی گاز است که وظیفه اصلی آن بازگرداندن محلول آمین به حالت اولیه و جدا کردن گازهای اسیدی مانند سولفید هیدروژن (H₂S) و دیاکسید کربن (CO₂) از محلول آمین است. این برج معمولاً در کنار برج جذب در واحد آمین قرار دارد و باعث میشود محلول آمین بتواند دوباره در فرآیند شیرینسازی گاز مورد استفاده قرار گیرد.
برج احیا چیست؟
برج احیا یا Regeneration Tower / Amine Regenerator یک برج فرآیندی است که برای حذف گازهای اسیدی جذبشده توسط محلول آمین استفاده میشود.
در فرآیند شیرینسازی، آمین ابتدا در برج جذب با گاز ترش تماس پیدا میکند و گازهای اسیدی مانند H₂S و CO₂ را جذب میکند. در این حالت، محلول آمین به اصطلاح آمین غنی (Rich Amine) نامیده میشود.
آمین غنی سپس به بخش احیا منتقل شده و پس از دریافت حرارت، گازهای اسیدی خود را از دست میدهد. محلول خروجی از پایین برج که مجدداً توانایی جذب گازهای اسیدی را پیدا کرده است، آمین فقیر یا Lean Amine نام دارد.
چرا از برج احیا استفاده میشود؟
آمین پس از جذب H₂S و CO₂ ظرفیت جذب خود را تا حد زیادی از دست میدهد. اگر این محلول دوباره احیا نشود، امکان استفاده مؤثر از آن در برج جذب وجود نخواهد داشت.
برج احیا با استفاده از حرارت و بخار stripping گازهای اسیدی را از آمین جدا میکند و آمین را برای استفاده مجدد آماده میسازد. به همین دلیل، برج احیا بخش مهمی از چرخه بسته واحد آمین محسوب میشود.

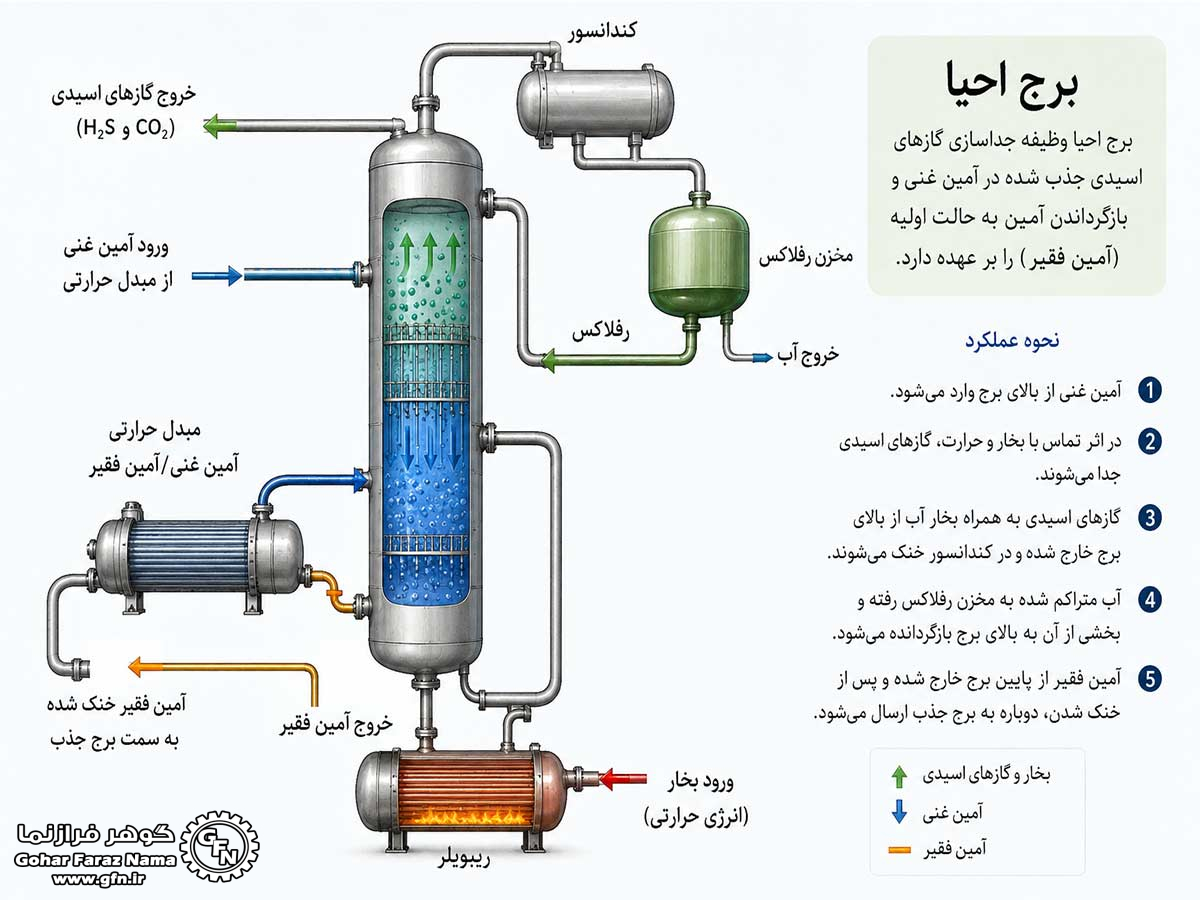

برج احیا چگونه کار میکند؟
عملکرد برج احیا را میتوان به چند مرحله اصلی تقسیم کرد:
۱. ورود آمین غنی
آمین غنی که از پایین برج جذب خارج شده است، معمولاً پس از عبور از فلش درام و مبدل حرارتی آمین-آمین وارد برج احیا میشود.
در مبدل حرارتی، آمین غنی با آمین فقیر داغ خروجی از برج احیا تبادل حرارت میکند. این کار باعث کاهش مصرف انرژی ریبویلر میشود.
۲. حرکت آمین در داخل برج
آمین غنی معمولاً از قسمت بالایی برج وارد شده و به سمت پایین حرکت میکند. برج احیا میتواند دارای سینی یا پکینگ باشد تا تماس مناسبی بین فاز مایع و بخار ایجاد شود.
در پایین برج، حرارت مورد نیاز توسط ریبویلر (Reboiler) تأمین میشود.
۳. تأمین حرارت توسط ریبویلر
ریبویلر یکی از مهمترین تجهیزات مرتبط با برج احیا است. حرارت آن باعث میشود آب موجود در محلول به بخار تبدیل شده و بخار حاصل در داخل برج به سمت بالا حرکت کند.
این بخار با آمین غنی تماس پیدا کرده و به جدا شدن گازهای اسیدی از محلول کمک میکند.
به بیان ساده، حرارت ریبویلر باعث آزاد شدن H₂S و CO₂ جذبشده توسط آمین میشود.
۴. خروج گازهای اسیدی از بالای برج
گازهای اسیدی آزادشده به همراه بخار آب از قسمت بالایی برج خارج میشوند.
این جریان معمولاً به یک کندانسور یا کولر ارسال میشود تا بخشی از بخار آب موجود در آن تقطیر شود. آب تقطیرشده در مخزن رفلاکس جمع شده و بخشی از آن مجدداً به بالای برج برگردانده میشود.
گاز اسیدی باقیمانده میتواند برای ادامه فرآیند به واحدهای پاییندستی، مانند واحد بازیابی گوگرد، ارسال شود.
۵. خروج آمین فقیر
پس از جدا شدن گازهای اسیدی، آمین از قسمت پایین برج خارج میشود. این جریان که گازهای اسیدی آن تا حد زیادی حذف شدهاند، آمین فقیر (Lean Amine) نام دارد.
آمین فقیر ابتدا در مبدل آمین-آمین بخشی از حرارت خود را به آمین غنی منتقل میکند و سپس توسط کولر تا دمای مناسب خنک میشود.
در نهایت، پمپ آمین را دوباره به بالای برج جذب ارسال میکند و چرخه فرآیند تکرار میشود.

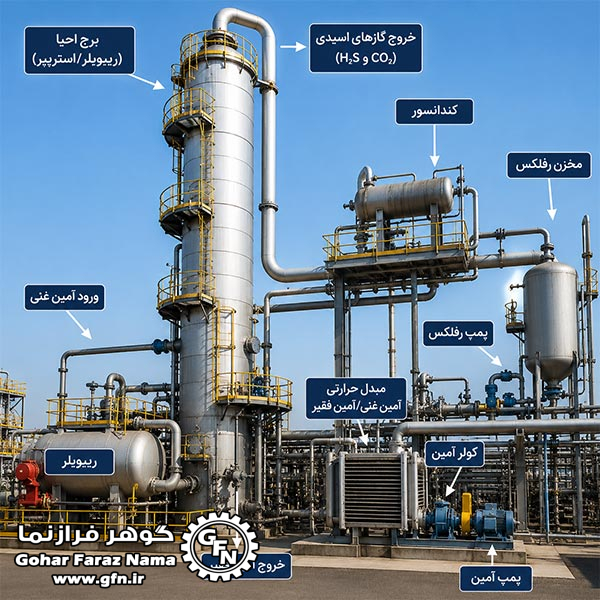

اجزای اصلی سیستم برج احیا
یک سیستم معمول احیای آمین شامل تجهیزات مختلفی است که مهمترین آنها عبارتاند از:
- برج احیا (Regenerator/Stripper)
- ریبویلر (Reboiler)
- کندانسور بالاسری
- مخزن رفلاکس (Reflux Drum)
- پمپ رفلاکس
- مبدل حرارتی آمین غنی و فقیر
- کولر آمین
- فیلترهای آمین
- پمپ گردش آمین
این تجهیزات در کنار یکدیگر باعث میشوند آمین بهصورت پیوسته بین برج جذب و برج احیا گردش کند.
نقش ریبویلر در برج احیا
ریبویلر را میتوان قلب بخش حرارتی سیستم احیای آمین دانست. این تجهیز انرژی لازم برای جدا کردن گازهای اسیدی از محلول آمین را فراهم میکند.
افزایش بیش از حد دما نیز مطلوب نیست، زیرا میتواند موجب تخریب آمین و افزایش تشکیل ترکیبات نامطلوب شود. بنابراین کنترل دما، فشار و بار حرارتی ریبویلر اهمیت زیادی دارد.
نقش رفلاکس در برج احیا
بخار خروجی از بالای برج حاوی آب، گازهای اسیدی و مقادیر بسیار کمی از ترکیبات آمینی است. این جریان پس از خنک شدن وارد مخزن رفلاکس میشود.
آب متراکمشده معمولاً به بالای برج بازگردانده میشود. این جریان رفلاکس به بهبود عملکرد جداسازی و کنترل شرایط بالای برج کمک میکند.
انواع آمین مورد استفاده در فرآیند احیا
بسته به نوع فرآیند و مشخصات گاز، از حلالهای مختلفی استفاده میشود. از رایجترین آمینها میتوان به موارد زیر اشاره کرد:
- MEA؛ مونو اتانول آمین
- DEA؛ دی اتانول آمین
- MDEA؛ متیل دی اتانول آمین
- DGA؛ دیگلیکول آمین
انتخاب نوع آمین به عواملی مانند ترکیب گاز، میزان H₂S و CO₂، مشخصات محصول، مصرف انرژی و شرایط عملیاتی بستگی دارد.
اهمیت برج احیا در صنعت نفت و گاز
برج احیا در پالایشگاهها، مجتمعهای گاز، پتروشیمیها و واحدهای فرآورش گاز اهمیت زیادی دارد. حذف H₂S و CO₂ از گاز باعث افزایش کیفیت گاز و آمادهسازی آن برای مراحل بعدی فرآورش و انتقال میشود.
از طرف دیگر، بازیابی آمین و گردش مجدد آن باعث میشود فرآیند بهصورت پیوسته انجام شود و نیاز به مصرف مداوم حلال کاهش پیدا کند.
در واحدهایی که H₂S از جریان گاز جدا میشود، گاز اسیدی خروجی از برج احیا میتواند به واحد بازیابی گوگرد، مانند واحد کلاوس، ارسال شود.
پارامترهای مهم عملیاتی برج احیا
برای عملکرد مناسب برج احیا، کنترل پارامترهای مختلف اهمیت دارد. مهمترین آنها عبارتاند از:
- دمای بالای برج
- دمای پایین برج
- فشار برج
- بار حرارتی ریبویلر
- نرخ جریان آمین غنی
- نرخ جریان رفلاکس
- غلظت آمین
- میزان H₂S و CO₂ در آمین ورودی و خروجی
- کیفیت بخار مصرفی
- میزان خوردگی و تخریب آمین
کنترل صحیح این پارامترها میتواند به کاهش مصرف انرژی، افزایش ظرفیت واحد و جلوگیری از مشکلات عملیاتی کمک کند.
مشکلات رایج در برج احیا
برجهای احیا ممکن است در اثر شرایط نامناسب عملیاتی با مشکلاتی مانند کفکردن (Foaming)، خوردگی، تخریب آمین، گرفتگی سینیها یا پکینگ، افزایش افت فشار و Carryover آمین مواجه شوند.
وجود هیدروکربنهای مایع، ذرات جامد و برخی ترکیبات آلاینده در محلول آمین میتواند عملکرد سیستم را مختل کند؛ به همین دلیل استفاده از تجهیزات فیلتراسیون و کنترل کیفیت محلول آمین اهمیت زیادی دارد.
جمعبندی
برج احیا یکی از تجهیزات کلیدی در واحد شیرینسازی گاز و سیستمهای آمین است. این برج با استفاده از حرارت ریبویلر و بخار stripping، گازهای اسیدی جذبشده مانند H₂S و CO₂ را از آمین غنی جدا میکند و آمین را برای استفاده مجدد در برج جذب آماده میسازد.
بهطور خلاصه، مسیر فرآیند به این صورت است:
برج جذب → آمین غنی → فلش درام → مبدل آمین/آمین → برج احیا → آمین فقیر → کولر → پمپ → برج جذب
به همین دلیل، عملکرد صحیح برج احیا تأثیر مستقیمی بر راندمان واحد شیرینسازی، کیفیت گاز خروجی و میزان مصرف انرژی دارد.
