مخزن ذخیره اتمسفریک چیست؟

مخازن ذخیره اتمسفریک یکی از تجهیزات مهم در صنایع نفت، گاز، پتروشیمی، پالایشگاه‌ها و صنایع شیمیایی هستند که برای ذخیره‌سازی سیالات در فشار نزدیک به فشار اتمسفر مورد استفاده قرار می‌گیرند. این مخازن با توجه به نوع سیال، ظرفیت، شرایط آب‌وهوایی و الزامات ایمنی، در شکل‌ها و طراحی‌های مختلف ساخته می‌شوند.

در این مقاله با مفهوم مخزن ذخیره اتمسفریک، انواع آن، کاربردها، اجزای اصلی، تفاوت آن با مخزن تحت فشار و نکات مهم طراحی و نگهداری آشنا می‌شویم.

مخزن ذخیره اتمسفریک چیست؟

مخزن ذخیره اتمسفریک (Atmospheric Storage Tank) مخزنی است که برای نگهداری مایعات در شرایطی طراحی می‌شود که فشار داخلی آن نزدیک به فشار اتمسفر باشد. این مخازن معمولاً برای ذخیره‌سازی حجم زیادی از مایعات در صنایع مختلف استفاده می‌شوند.

در صنایع نفت و گاز، موادی مانند نفت خام، فرآورده‌های نفتی، آب، برخی مواد شیمیایی و مایعات هیدروکربنی ممکن است در مخازن ذخیره اتمسفریک نگهداری شوند.

برخلاف مخازن تحت فشار، هدف اصلی مخزن اتمسفریک تحمل فشار بالای داخلی نیست؛ به همین دلیل طراحی آن بیشتر بر اساس وزن سیال، فشار هیدرواستاتیک، شرایط محیطی، باد، زلزله، خوردگی و الزامات ایمنی انجام می‌شود.

انواع مخازن ذخیره اتمسفریک

مخازن اتمسفریک را می‌توان بر اساس نوع سقف، شکل هندسی و کاربرد دسته‌بندی کرد.

1. مخزن با سقف ثابت (Fixed Roof Tank)

مخازن سقف ثابت یکی از رایج‌ترین انواع مخازن ذخیره اتمسفریک هستند. سقف این مخازن به بدنه متصل بوده و در طول فرآیند پر و خالی شدن مخزن ثابت باقی می‌ماند.

این نوع مخازن برای ذخیره‌سازی طیف مختلفی از مایعات مورد استفاده قرار می‌گیرند.

کاربردهای مخزن سقف ثابت

• ذخیره نفت خام
• آب صنعتی
• آب آتش‌نشانی
• برخی فرآورده‌های نفتی
• مواد شیمیایی
• برخی سیالات با فراریت پایین

سقف ثابت می‌تواند شکل‌های مختلفی داشته باشد، از جمله سقف مخروطی و سقف گنبدی.

2. مخزن سقف شناور خارجی (External Floating Roof Tank)

در مخزن سقف شناور خارجی، سقف روی سطح مایع قرار می‌گیرد و همراه با افزایش یا کاهش سطح سیال بالا و پایین می‌رود.

یکی از مهم‌ترین مزایای این طراحی، کاهش فضای بخار بالای مایع و در نتیجه کاهش تبخیر برخی محصولات فرار است.

این مخازن در صنعت نفت برای ذخیره موادی مانند نفت خام و برخی فرآورده‌های نفتی مورد استفاده قرار می‌گیرند.

مزایای سقف شناور خارجی

• کاهش تبخیر محصول
• کاهش انتشار بخارات
• مناسب برای برخی مایعات فرار
• کاهش فضای بخار در مخزن

البته طراحی، آب‌بندی و سیستم تخلیه آب باران در این نوع مخازن اهمیت زیادی دارد.

3. مخزن سقف شناور داخلی (Internal Floating Roof Tank)

در این نوع مخزن، یک سقف ثابت در قسمت بالایی وجود دارد و یک سقف شناور نیز در داخل مخزن روی سطح مایع حرکت می‌کند.

سقف شناور داخلی می‌تواند باعث کاهش تماس سطح مایع با فضای بخار و در نتیجه کاهش انتشار بخارات شود.

این نوع مخازن برای برخی فرآورده‌های نفتی و مایعات هیدروکربنی کاربرد دارند.

تفاوت سقف شناور داخلی و خارجی

در نوع خارجی، سقف شناور در معرض محیط قرار دارد؛ اما در نوع داخلی، سقف شناور در زیر یک سقف ثابت قرار گرفته است.

4. مخازن سقف گنبدی و مخروطی

از نظر شکل سقف، مخازن اتمسفریک می‌توانند دارای سقف‌های مختلف باشند.

سقف مخروطی

سقف مخروطی یکی از طراحی‌های متداول برای مخازن عمودی است. طراحی آن نسبتاً ساده بوده و در بسیاری از مخازن ذخیره صنعتی مورد استفاده قرار می‌گیرد.

سقف گنبدی

سقف گنبدی نیز در برخی مخازن ذخیره مورد استفاده قرار می‌گیرد و می‌تواند برای شرایطی که طراحی سقف خاص مورد نیاز است مناسب باشد.

مخزن ذخیره اتمسفریک در صنایع نفت و گاز چه کاربردی دارد؟

مخازن ذخیره اتمسفریک نقش مهمی در زنجیره تولید، انتقال و فرآورش نفت و گاز دارند.

1. ذخیره نفت خام

نفت خام پس از تولید و پیش از انتقال یا فرآورش ممکن است برای مدت مشخصی در مخازن ذخیره نگهداری شود.

2. ذخیره فرآورده‌های نفتی

محصولاتی مانند برخی سوخت‌ها و فرآورده‌های پالایشگاهی نیز بسته به مشخصات فیزیکی و الزامات طراحی در مخازن مناسب ذخیره می‌شوند.

3. ذخیره آب

مخازن اتمسفریک برای ذخیره آب صنعتی، آب خام و آب مورد استفاده در سیستم‌های مختلف پالایشگاه و کارخانه نیز کاربرد دارند.

4. ذخیره مواد شیمیایی

برخی مواد شیمیایی مایع نیز با توجه به خواص آنها در مخازن ذخیره مناسب نگهداری می‌شوند.

5. ایجاد ظرفیت عملیاتی

مخزن ذخیره می‌تواند به‌عنوان یک بافر عملیاتی بین بخش‌های مختلف یک واحد صنعتی عمل کند و نوسانات بین تولید، انتقال و مصرف را کاهش دهد.

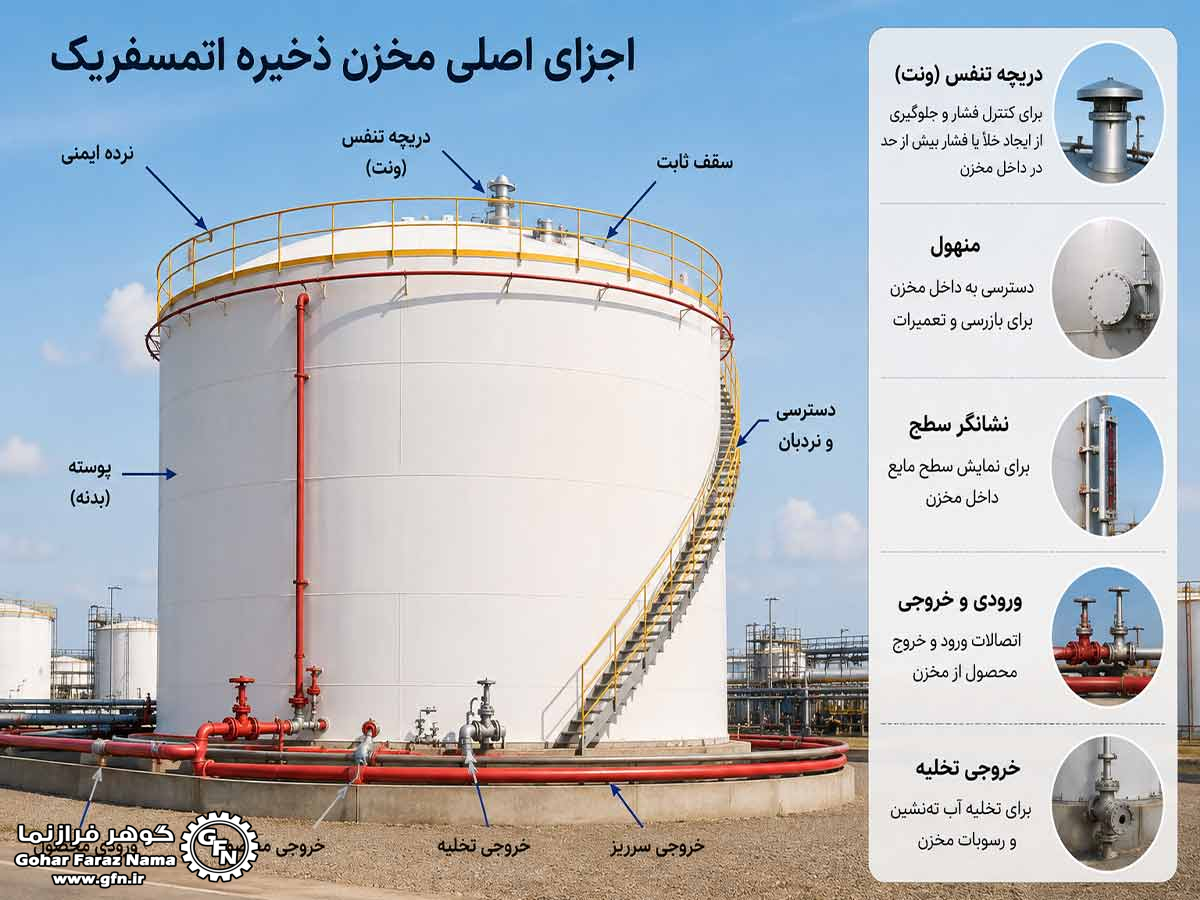

اجزای اصلی مخزن ذخیره اتمسفریک

یک مخزن ذخیره اتمسفریک فقط از پوسته و سقف تشکیل نشده است و معمولاً مجموعه‌ای از تجهیزات مکانیکی و ایمنی در اطراف آن وجود دارد.

پوسته مخزن (Shell)

بدنه استوانه‌ای مخزن است که وظیفه نگهداری سیال را بر عهده دارد. ضخامت پوسته بر اساس ارتفاع مخزن، چگالی سیال، قطر و سایر شرایط طراحی تعیین می‌شود.

کف مخزن (Bottom)

کف مخزن وزن سیال و سازه را به فونداسیون منتقل می‌کند. طراحی صحیح کف برای جلوگیری از خوردگی و نشتی اهمیت زیادی دارد.

سقف (Roof)

سقف می‌تواند ثابت یا شناور باشد و نوع آن بر اساس نوع سیال و شرایط عملیاتی انتخاب می‌شود.

نازل‌ها (Nozzles)

نازل‌ها برای ورود و خروج سیال، نصب تجهیزات اندازه‌گیری، تخلیه، سرریز و سایر اتصالات مورد استفاده قرار می‌گیرند.

منهول (Manhole)

منهول امکان دسترسی افراد و تجهیزات برای بازرسی، تعمیر و عملیات نگهداری داخل مخزن را فراهم می‌کند.

ونت یا سیستم تنفسی

مخزن هنگام پر و خالی شدن و همچنین در اثر تغییرات دما نیاز به جابه‌جایی گاز و بخار دارد. سیستم ونت یا تنفس مخزن برای مدیریت این تغییرات مورد استفاده قرار می‌گیرد.

تجهیزات ایمنی مخازن اتمسفریک

ایمنی در مخازن ذخیره نفت و مواد هیدروکربنی اهمیت بسیار زیادی دارد. بسته به نوع سیال و طراحی مخزن، تجهیزات مختلفی ممکن است مورد استفاده قرار گیرند.

برخی تجهیزات مهم عبارت‌اند از:

• سیستم ونت
• Pressure/Vacuum Relief Valve
• سیستم جلوگیری از سرریز
• سیستم اندازه‌گیری سطح
• سیستم اعلام حریق
• سیستم فوم اطفای حریق
• سیستم آب آتش‌نشانی
• سیستم ارتینگ و حفاظت در برابر صاعقه
• تجهیزات کنترل و پایش دما و سطح

انتخاب این تجهیزات باید بر اساس مشخصات سیال، طراحی مخزن، شرایط سایت و استانداردهای مربوطه انجام شود.

استاندارد API 650 چیست؟

یکی از مهم‌ترین استانداردهای مورد استفاده برای طراحی و ساخت مخازن فولادی جوشی ذخیره نفت و فرآورده‌های نفتی، API 650 است.

این استاندارد الزامات مختلفی را برای طراحی و ساخت مخازن ذخیره اتمسفریک و کم‌فشار پوشش می‌دهد و در بسیاری از پروژه‌های نفت، گاز و پتروشیمی مورد استفاده قرار می‌گیرد.

در کنار API 650، بسته به نوع مخزن و شرایط طراحی، استانداردها و الزامات دیگری نیز ممکن است کاربرد داشته باشند.

برای مثال، API 653 بیشتر به بازرسی، تعمیر، تغییرات و بازسازی مخازن ذخیره در حال سرویس مربوط می‌شود.

طراحی مخزن ذخیره اتمسفریک چگونه انجام می‌شود؟

طراحی مخزن باید با توجه به مجموعه‌ای از پارامترهای فرآیندی و مکانیکی انجام شود.

مهم‌ترین عوامل عبارت‌اند از:

ظرفیت مورد نیاز

ابتدا حجم مورد نیاز برای ذخیره سیال مشخص می‌شود. ظرفیت مخزن می‌تواند از چند ده مترمکعب تا چندین هزار مترمکعب و حتی بیشتر باشد.

نوع سیال

خواص سیال مانند چگالی، خورندگی، فراریت و نقطه اشتعال در انتخاب نوع مخزن و تجهیزات آن تأثیر دارند.

قطر و ارتفاع

قطر و ارتفاع مخزن بر اساس ظرفیت، محدودیت‌های سایت، الزامات فرآیندی و محاسبات طراحی تعیین می‌شوند.

خوردگی

در مخازن نفت و گاز، احتمال خوردگی داخلی و خارجی باید بررسی شود. انتخاب متریال، پوشش‌های محافظ و Corrosion Allowance از جمله موارد مهم طراحی هستند.

شرایط محیطی

باد، باران، برف، زلزله و تغییرات دمایی می‌توانند بر طراحی مخزن تأثیر بگذارند.

فونداسیون مخزن اتمسفریک

فونداسیون یکی از بخش‌های بسیار مهم در ساخت مخزن است. وزن مخزن و سیال ذخیره‌شده می‌تواند بسیار زیاد باشد و باید به شکل مناسبی به زمین منتقل شود.

فونداسیون باید مواردی مانند:

• ظرفیت باربری خاک
• نشست زمین
• تراز بودن مخزن
• زهکشی
• شرایط لرزه‌ای
• حفاظت کف مخزن

را در نظر بگیرد.

اجرای نامناسب فونداسیون می‌تواند موجب نشست نامتقارن، تغییر شکل کف یا ایجاد مشکلات مکانیکی در مخزن شود.

بازرسی و نگهداری مخازن ذخیره

مخازن ذخیره اتمسفریک باید در طول دوره بهره‌برداری به‌صورت منظم بازرسی شوند.

برخی موارد مهم در بازرسی عبارت‌اند از:

• خوردگی پوسته
• خوردگی کف
• ترک یا آسیب در جوش‌ها
• نشتی
• تغییر شکل مخزن
• وضعیت سقف
• وضعیت آب‌بندی سقف شناور
• عملکرد سیستم تنفسی
• وضعیت نازل‌ها و منهول‌ها
• سیستم‌های حفاظت در برابر آتش

بازرسی منظم باعث می‌شود مشکلات احتمالی در مراحل اولیه شناسایی شده و از خرابی‌های جدی‌تر جلوگیری شود.

مزایای استفاده از مخازن ذخیره اتمسفریک

مخازن اتمسفریک به دلیل طراحی نسبتاً ساده و امکان ساخت در ظرفیت‌های بالا، در صنایع مختلف بسیار پرکاربرد هستند.

مهم‌ترین مزایا عبارت‌اند از:

• امکان ذخیره حجم زیادی از مایعات
• طراحی و ساخت نسبتاً ساده
• هزینه مناسب‌تر نسبت به مخازن تحت فشار در کاربردهای مشابه
• دسترسی مناسب برای بازرسی و تعمیر
• امکان ساخت در ابعاد و ظرفیت‌های مختلف
• قابلیت استفاده از سقف‌های مختلف متناسب با نوع سیال

معایب مخازن ذخیره اتمسفریک

با وجود مزایای فراوان، این مخازن محدودیت‌هایی نیز دارند.

• مناسب نبودن برای سیالاتی که به فشار بالای ذخیره نیاز دارند
• احتمال تبخیر برخی سیالات فرار
• نیاز به فضای زیاد در ظرفیت‌های بالا
• خطر آتش‌سوزی در صورت ذخیره مواد قابل اشتعال
• احتمال خوردگی کف و پوسته
• نیاز به بازرسی و نگهداری دوره‌ای

به همین دلیل، انتخاب مخزن باید بر اساس مشخصات واقعی سیال و شرایط فرآیند انجام شود.

جمع‌بندی

مخزن ذخیره اتمسفریک یکی از تجهیزات اساسی برای ذخیره‌سازی مایعات در صنایع نفت، گاز، پتروشیمی و پالایشگاهی است. این مخازن معمولاً در فشار نزدیک به اتمسفر کار می‌کنند و در انواع مختلفی مانند مخزن سقف ثابت، سقف شناور خارجی و سقف شناور داخلی ساخته می‌شوند.

انتخاب نوع مخزن به عواملی مانند نوع سیال، ظرفیت ذخیره‌سازی، میزان فراریت، شرایط محیطی، الزامات ایمنی و استاندارد طراحی بستگی دارد. همچنین طراحی مناسب، اجرای صحیح فونداسیون، استفاده از تجهیزات ایمنی و انجام بازرسی‌های دوره‌ای برای افزایش عمر و ایمنی مخزن ضروری است.
