پمپ اسکرو چیست و چگونه کار میکند؟
پمپ اسکرو (Screw Pump) یکی از انواع پمپهای جابهجایی مثبت است که برای انتقال انواع سیالات با ویسکوزیتههای مختلف مورد استفاده قرار میگیرد. این پمپ با استفاده از یک یا چند روتور مارپیچی، سیال را در امتداد محور پمپ حرکت داده و از بخش مکش به سمت خروجی منتقل میکند.
پمپهای اسکرو به دلیل ایجاد جریان نسبتاً یکنواخت، توانایی انتقال سیالات غلیظ و عملکرد مناسب در فشارهای مختلف، در صنایع متعددی از جمله نفت و گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی، غذایی، دریایی و سیستمهای انتقال روغن کاربرد دارند.
پمپ اسکرو چیست؟
پمپ اسکرو نوعی پمپ جابهجایی مثبت است که عنصر اصلی آن یک یا چند پیچ یا روتور مارپیچی است. با چرخش روتورها، فضاهایی بین دندههای اسکرو و بدنه ایجاد میشود. سیال وارد این فضاها شده و همراه با چرخش اسکرو در امتداد محور پمپ حرکت میکند.
در این فرآیند، برخلاف پمپهای سانتریفیوژ، انتقال سیال بر اساس افزایش مستقیم سرعت سیال توسط پروانه انجام نمیشود؛ بلکه حجم مشخصی از سیال در حفرههای ایجادشده بین روتورها و بدنه جابهجا میشود.
به همین دلیل، پمپ اسکرو برای انتقال بسیاری از سیالات ویسکوز، روغنی و حساس به برش گزینه مناسبی محسوب میشود.
پمپ اسکرو چگونه کار میکند؟
عملکرد پمپ اسکرو بر پایه چرخش روتورهای مارپیچی است.
در ابتدای کار، سیال از طریق ورودی وارد محفظه پمپ میشود. با چرخش اسکرو، سیال در فضای بین دندههای روتور و بدنه محبوس میشود. سپس این حجم از سیال بدون ایجاد حرکت برگشتی قابل توجه، در امتداد محور پمپ به سمت خروجی حرکت میکند.
در نهایت، سیال به بخش تخلیه رسیده و وارد خط خروجی میشود.
این فرآیند به صورت پیوسته انجام میشود و در نتیجه، پمپ اسکرو معمولاً جریان یکنواختتری نسبت به بسیاری از پمپهای رفتوبرگشتی ایجاد میکند.

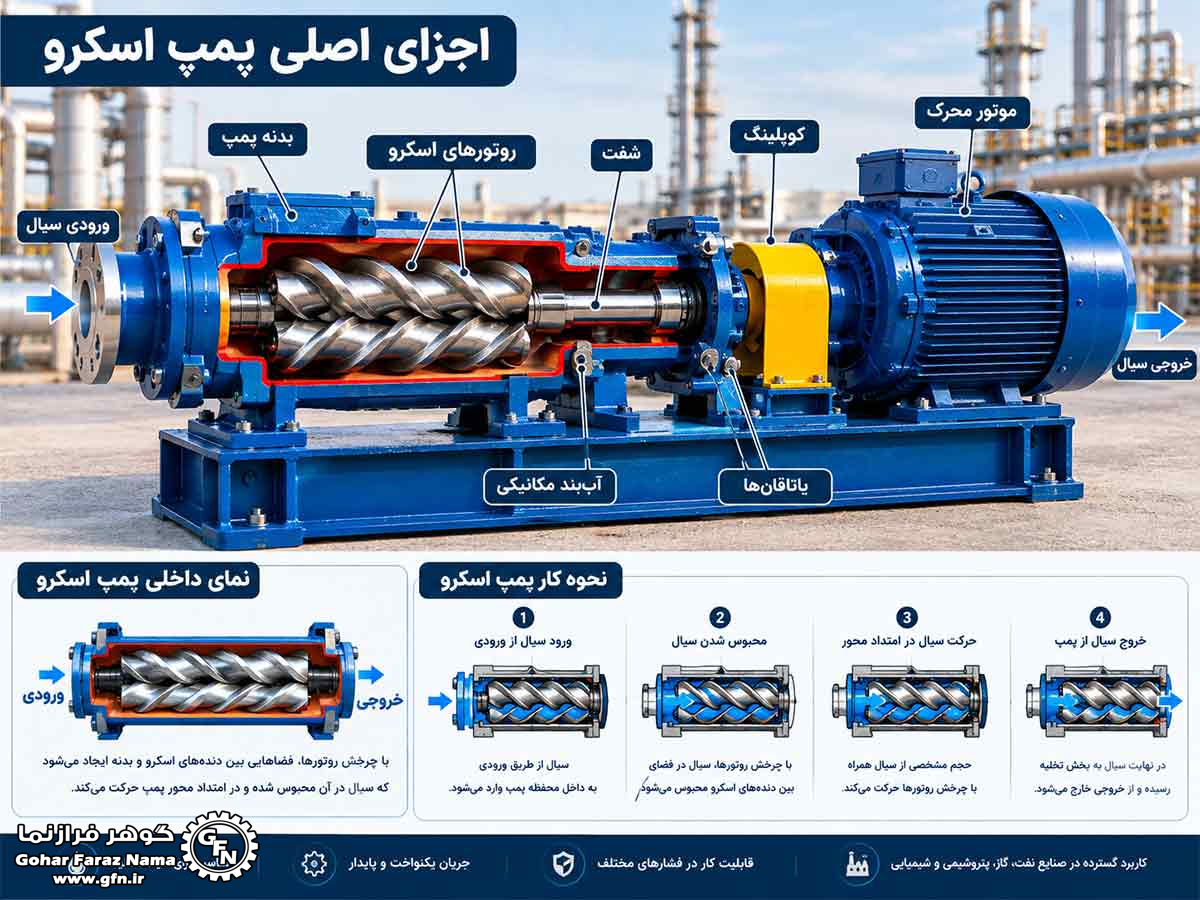

اجزای اصلی پمپ اسکرو
پمپ اسکرو از بخشهای مختلفی تشکیل شده است که مهمترین آنها عبارتاند از:
روتور یا اسکرو
روتور مارپیچی مهمترین بخش پمپ است و وظیفه جابهجایی سیال را بر عهده دارد. تعداد روتورها به نوع و طراحی پمپ بستگی دارد.
بدنه پمپ
بدنه، روتورها را در خود جای میدهد و مسیر حرکت سیال را تشکیل میدهد. جنس بدنه باید متناسب با نوع سیال، دما، فشار و شرایط کاری انتخاب شود.
شفت
شفت نیروی چرخشی را از موتور یا سیستم محرک به روتور منتقل میکند.
یاتاقانها
یاتاقانها وظیفه تحمل نیروهای واردشده به شفت و حفظ موقعیت صحیح روتورها را بر عهده دارند.
آببند مکانیکی
آببند مکانیکی از خروج سیال از محل عبور شفت جلوگیری میکند و یکی از قطعات مهم در جلوگیری از نشتی است.
موتور محرک
موتور الکتریکی یا سایر تجهیزات محرک، نیروی لازم برای چرخش روتورها را تأمین میکنند.
کوپلینگ
کوپلینگ وظیفه انتقال حرکت و گشتاور از موتور به شفت پمپ را بر عهده دارد.
انواع پمپ اسکرو
پمپهای اسکرو بر اساس تعداد روتورها و طراحی داخلی به انواع مختلفی تقسیم میشوند.
پمپ تکاسکرو
پمپ تکاسکرو دارای یک روتور مارپیچی است که درون یک استاتور مناسب حرکت میکند. این نوع پمپ در انتقال برخی سیالات ویسکوز و حاوی ذرات کاربرد دارد.
پمپ دو اسکرو
پمپ دو اسکرو دارای دو روتور است که در کنار یکدیگر میچرخند. این نوع پمپ در صنایع نفت و گاز و انتقال سیالات مختلف کاربرد گستردهای دارد.
پمپ سه اسکرو
پمپ سه اسکرو معمولاً دارای یک روتور اصلی و دو روتور فرعی است. این پمپها برای انتقال سیالات روانکار و روغنی و کاربردهایی که جریان یکنواخت اهمیت دارد، مورد استفاده قرار میگیرند.
پمپ چند اسکرو
برخی پمپهای اسکرو با تعداد بیشتری روتور طراحی میشوند و بسته به کاربرد میتوانند برای شرایط خاص صنعتی مورد استفاده قرار گیرند.
مزایای پمپ اسکرو
پمپ اسکرو به دلیل طراحی خاص خود دارای مزایای متعددی است.
مهمترین مزایای این پمپ عبارتاند از:
- ایجاد جریان نسبتاً یکنواخت
- قابلیت انتقال سیالات با ویسکوزیته بالا
- عملکرد مناسب در دبیهای مختلف
- صدای نسبتاً کم در برخی طراحیها
- لرزش کمتر نسبت به برخی پمپهای رفتوبرگشتی
- قابلیت انتقال برخی سیالات حساس به برش
- امکان استفاده در کاربردهای فشار متوسط و بالا، بسته به طراحی
- راندمان مناسب در محدوده کاری طراحیشده
- مناسب برای انتقال روغن و سیالات روانکار
- قابلیت استفاده در سیستمهای صنعتی مداوم
معایب پمپ اسکرو
با وجود مزایای متعدد، پمپ اسکرو محدودیتهایی نیز دارد.
برخی از معایب آن عبارتاند از:
- حساسیت برخی مدلها به ورود ذرات جامد
- نیاز به دقت بالا در ساخت و مونتاژ روتورها
- هزینه اولیه نسبتاً بالا در برخی مدلها
- نیاز به تعمیر و نگهداری تخصصیتر
- حساسیت آببندها به شرایط کاری
- احتمال آسیب روتورها در صورت کارکرد نامناسب
- محدودیت برخی مدلها در انتقال سیالات با شرایط خاص
بنابراین انتخاب نوع مناسب پمپ باید بر اساس مشخصات دقیق سیال و شرایط فرآیند انجام شود.
کاربرد پمپ اسکرو در صنایع نفت و گاز
پمپهای اسکرو یکی از تجهیزات مهم برای انتقال برخی سیالات در صنایع نفت و گاز هستند. ویژگیهایی مانند جریان نسبتاً یکنواخت و توانایی انتقال سیالات ویسکوز باعث شده است این پمپها در بخشهای مختلف مورد استفاده قرار گیرند.
انتقال نفت خام
برخی انواع پمپ اسکرو برای انتقال نفت خام و سیالات نفتی که ویسکوزیته بالایی دارند، مورد استفاده قرار میگیرند.
انتقال روغن
پمپهای اسکرو سهروتوره و برخی مدلهای دیگر برای انتقال روغنهای روانکار و روغنهای صنعتی کاربرد دارند.
انتقال سوخت
در برخی سیستمهای سوخترسانی و انتقال فرآوردههای نفتی، از پمپهای اسکرو استفاده میشود.
انتقال سیالات ویسکوز
سیالاتی مانند روغنهای سنگین و برخی مواد نفتی به پمپی نیاز دارند که بتواند آنها را بدون افت شدید عملکرد منتقل کند. پمپ اسکرو در چنین کاربردهایی میتواند گزینه مناسبی باشد.
سیستمهای بارگیری و تخلیه
در برخی تأسیسات نفتی و دریایی، پمپهای اسکرو برای بارگیری و تخلیه سیالات نفتی مورد استفاده قرار میگیرند.
کاربرد پمپ اسکرو در پتروشیمی
در صنایع پتروشیمی، انواع مختلفی از مواد شیمیایی و هیدروکربنی باید به صورت کنترلشده منتقل شوند.
پمپ اسکرو میتواند برای انتقال برخی از این مواد، بهخصوص سیالاتی که ویسکوزیته بالا یا حساسیت بیشتری نسبت به برش دارند، مورد استفاده قرار گیرد.
انتخاب جنس روتور، بدنه و آببندها باید با توجه به ترکیب شیمیایی سیال و شرایط عملیاتی انجام شود.
تفاوت پمپ اسکرو و پمپ سانتریفیوژ
پمپ اسکرو و پمپ سانتریفیوژ از نظر مکانیزم عملکرد تفاوت زیادی دارند.
پمپ اسکرو یک پمپ جابهجایی مثبت است و سیال را با استفاده از روتورهای مارپیچی جابهجا میکند. در مقابل، پمپ سانتریفیوژ با استفاده از پروانه، انرژی جنبشی را به سیال منتقل میکند.
پمپ اسکرو معمولاً برای انتقال سیالات ویسکوز و ایجاد جریان نسبتاً یکنواخت مناسب است، در حالی که پمپ سانتریفیوژ در بسیاری از کاربردهای با دبی بالا و سیالات با ویسکوزیته پایینتر استفاده میشود.
انتخاب بین این دو نوع پمپ باید بر اساس دبی، فشار، ویسکوزیته، دما و مشخصات فرآیند انجام شود.
تفاوت پمپ اسکرو و پمپ دندهای
هر دو پمپ اسکرو و دندهای در گروه پمپهای جابهجایی مثبت قرار میگیرند، اما ساختار داخلی آنها متفاوت است.
در پمپ دندهای، چرخدندهها وظیفه انتقال سیال را بر عهده دارند؛ در حالی که در پمپ اسکرو، روتورهای مارپیچی سیال را در امتداد محور پمپ حرکت میدهند.
پمپهای اسکرو معمولاً جریان یکنواختتری ایجاد میکنند و برای برخی سیالات ویسکوز و کاربردهای خاص صنعتی گزینه مناسبی هستند.
تفاوت پمپ اسکرو تکروتور، دوروتور و سهروتور
تعداد روتورها تأثیر مستقیمی بر ساختار و کاربرد پمپ دارد.
تکاسکرو بیشتر در برخی کاربردهای انتقال سیالات غلیظ و دارای ذرات استفاده میشود.
دو اسکرو در بسیاری از کاربردهای انتقال سیالات نفتی و فرآیندی مورد توجه قرار دارد.
سه اسکرو معمولاً برای انتقال روغنها و سیالات روانکار که به جریان یکنواخت نیاز دارند، استفاده میشود.
البته انتخاب نهایی باید بر اساس مشخصات واقعی فرآیند و طراحی سازنده انجام شود.
پارامترهای مهم در انتخاب پمپ اسکرو
برای انتخاب صحیح پمپ اسکرو باید مشخصات سیال و شرایط عملیاتی به صورت دقیق بررسی شود.
مهمترین پارامترها عبارتاند از:
- دبی مورد نیاز
- فشار مکش
- فشار خروجی
- ویسکوزیته سیال
- دمای سیال
- چگالی سیال
- میزان خورندگی
- وجود ذرات جامد
- اندازه ذرات
- سرعت دوران
- نوع سیال
- جنس روتور و بدنه
- نوع آببند
- ساعات کارکرد
- شرایط نصب
همچنین باید محدوده کاری پمپ با نقطه عملکرد واقعی سیستم مطابقت داشته باشد.
نگهداری پمپ اسکرو
نگهداری منظم نقش مهمی در افزایش عمر پمپ اسکرو دارد. برخی اقدامات مهم عبارتاند از:
- بررسی منظم نشتی آببندها
- کنترل وضعیت یاتاقانها
- بررسی روغن یا سیستم روانکاری
- کنترل ارتعاشات پمپ
- بررسی صدای غیرعادی
- کنترل دمای یاتاقانها
- بررسی وضعیت کوپلینگ
- کنترل فشار و دبی
- جلوگیری از ورود ذرات نامناسب به پمپ
- بررسی دورهای روتورها و بدنه
در صورت مشاهده افزایش لرزش، کاهش دبی یا صدای غیرعادی، باید علت مشکل بررسی شود تا از آسیب جدی به روتورها و سایر قطعات جلوگیری شود.
آیا پمپ اسکرو برای سیالات غلیظ مناسب است؟
بله، یکی از کاربردهای مهم پمپ اسکرو، انتقال سیالات با ویسکوزیته بالا است. البته میزان مناسب بودن پمپ به نوع اسکرو، سرعت دوران، طراحی داخلی، دمای سیال و مشخصات دقیق ماده بستگی دارد.
در سیالات بسیار غلیظ، انتخاب صحیح سرعت و اندازه پمپ اهمیت زیادی دارد.
جمعبندی
پمپ اسکرو چیست؟ پمپ اسکرو نوعی پمپ جابهجایی مثبت است که با استفاده از یک یا چند روتور مارپیچی، سیال را از ورودی به سمت خروجی منتقل میکند.
این پمپها به دلیل ایجاد جریان نسبتاً یکنواخت و قابلیت انتقال بسیاری از سیالات ویسکوز، روغنی و نفتی، در صنایع نفت و گاز، پتروشیمی، پالایشگاه، صنایع شیمیایی و سیستمهای انتقال روغن کاربرد دارند.
پمپ اسکرو در انواع تکاسکرو، دو اسکرو، سه اسکرو و مدلهای چنداسکرو تولید میشود و هر نوع برای شرایط و کاربردهای خاصی طراحی شده است.
برای انتخاب مناسبترین پمپ اسکرو باید عواملی مانند دبی، فشار، ویسکوزیته، دما، نوع سیال، وجود ذرات جامد و شرایط کاری به دقت بررسی شوند. نگهداری صحیح و سرویس دورهای نیز نقش مهمی در افزایش عمر مفید و عملکرد مطمئن این تجهیزات دارد.
