توربین گازی چیست و چه کاربردی دارد؟

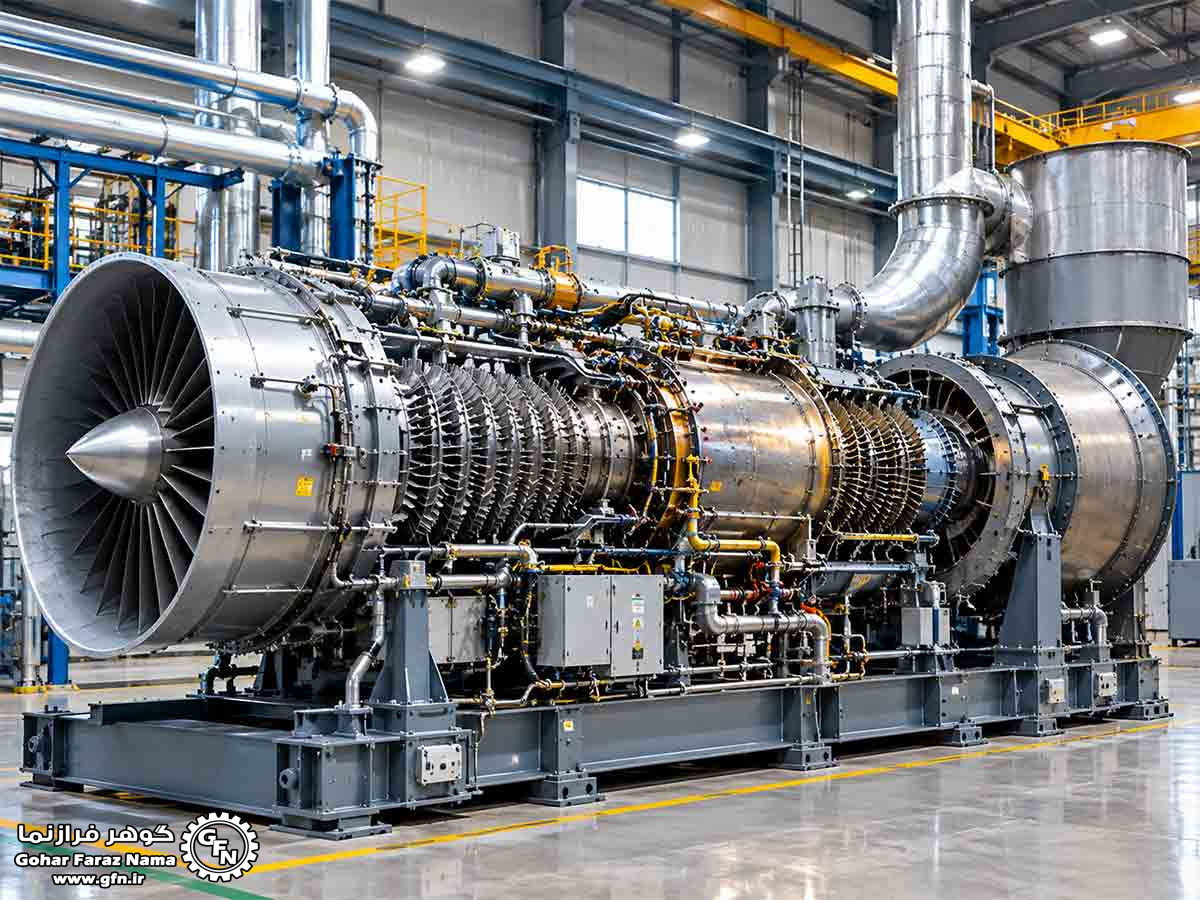

توربین گازی یکی از مهمترین ماشینهای دوار در صنایع انرژی و نیروگاهی است. این تجهیز با استفاده از انرژی حاصل از احتراق سوخت، توان مکانیکی تولید میکند.
امروزه از توربینهای گازی در نیروگاهها، صنایع نفت و گاز، پتروشیمی، هواپیماها و برخی تجهیزات دریایی استفاده میشود. همچنین، میتوان توان تولیدشده را برای تولید برق یا به حرکت درآوردن تجهیزاتی مانند کمپرسور و پمپ به کار برد.
نوعی موتور احتراق داخلی و ماشین دوار است. این دستگاه انرژی گازهای داغ حاصل از احتراق را به انرژی مکانیکی تبدیل میکند.
به زبان ساده، توربین گازی ابتدا هوا را فشرده میکند. سپس هوا با سوخت ترکیب میشود و در محفظه احتراق میسوزد.
در ادامه، گاز داغ و پرفشار وارد بخش توربین میشود. انبساط این گاز، پرههای توربین را میچرخاند.
بخشی از توان تولیدشده، کمپرسور خود توربین را به حرکت درمیآورد. باقی توان نیز میتواند برای تولید برق یا حرکت تجهیزات صنعتی استفاده شود.
توربین گازی چگونه کار میکند؟
عملکرد توربین گازی را میتوان در چند مرحله توضیح داد.
۱. ورود هوا
ابتدا هوای محیط وارد سیستم ورودی توربین میشود. فیلترهای هوا، ذرات و آلودگیهای موجود در هوای ورودی را جدا میکنند.
سپس کمپرسور، هوا را فشرده میکند.
۲. فشردهسازی هوا
کمپرسور فشار هوا را افزایش میدهد. در نتیجه، هوای متراکم برای ورود به محفظه احتراق آماده میشود.
کمپرسور یکی از مهمترین بخشهای توربین گازی است. زیرا برای ادامه فرآیند احتراق، هوای فشرده موردنیاز است.
۳. احتراق سوخت
در مرحله بعد، سوخت به محفظه احتراق وارد میشود. سپس سوخت با هوای فشرده ترکیب و احتراق انجام میشود.
این فرآیند، گازهایی با دمای بالا و فشار زیاد ایجاد میکند.
۴. چرخش توربین
گازهای داغ از محفظه احتراق وارد بخش توربین میشوند. سپس گاز در میان پرههای ثابت و متحرک منبسط میشود.
در نتیجه، پرههای متحرک به چرخش درمیآیند.
۵. تولید توان
چرخش توربین، توان مکانیکی تولید میکند. بخشی از این توان کمپرسور را میچرخاند.
از طرف دیگر، میتوان باقی توان را به ژنراتور منتقل کرد و برق تولید کرد. همچنین، در کاربردهای صنعتی میتوان این توان را مستقیماً به کمپرسور یا پمپ منتقل کرد.

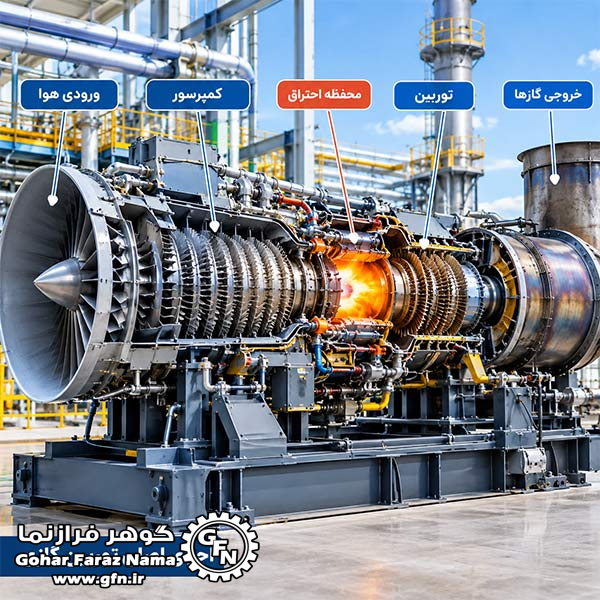

اجزای اصلی توربین گازی
یک توربین گازی صنعتی از بخشهای مختلفی تشکیل شده است. با این حال، سه بخش اصلی آن عبارتاند از:
- کمپرسور
- محفظه احتراق
- توربین
در کنار این سه بخش، سیستمهای ورودی هوا، سوخترسانی، روانکاری، خنککاری، اگزوز و کنترل نیز نقش مهمی دارند.
کمپرسور
کمپرسور، هوای ورودی را متراکم میکند. این هوا سپس وارد محفظه احتراق میشود.
کمپرسورهای محوری در بسیاری از توربینهای گازی صنعتی و هوایی کاربرد دارند.
محفظه احتراق
محفظه احتراق محل ترکیب هوا و سوخت است. در این بخش، سوخت میسوزد و گاز داغ و پرفشار تولید میشود.
طراحی محفظه احتراق تأثیر مستقیمی بر عملکرد، آلایندگی و پایداری توربین دارد.
توربین
توربین انرژی گازهای داغ را به انرژی مکانیکی تبدیل میکند. پرههای توربین در برابر جریان گاز قرار دارند و با عبور گاز، شفت را میچرخانند.
در نتیجه، توربین میتواند کمپرسور، ژنراتور یا تجهیزات صنعتی متصل به شفت را به حرکت درآورد.
انواع توربین گازی
توربینهای گازی را میتوان بر اساس کاربرد و طراحی به گروههای مختلف تقسیم کرد.
مهمترین انواع عبارتاند از:
توربین گازی صنعتی
این نوع توربین برای تولید برق یا تأمین توان مکانیکی در صنایع استفاده میشود.
برای مثال، نیروگاهها و مجتمعهای صنعتی میتوانند از توربین گازی برای تولید برق استفاده کنند.
توربین گازی هوایی
موتورهای توربوجت، توربوفن، توربوپراپ و توربوشفت بر پایه فناوری توربین گازی کار میکنند.
در این موتورها، طراحان بخشی از انرژی گازهای داغ را برای ایجاد نیروی پیشران یا تولید توان مکانیکی به کار میگیرند.
توربین گازی دریایی
کشتیها و برخی شناورها نیز از توربینهای گازی استفاده میکنند. در این کاربرد، توربین توان موردنیاز سیستم رانش یا تجهیزات دیگر را تأمین میکند.
کاربرد توربین گازی چیست؟
توربین گازی کاربردهای گستردهای دارد. مهمترین کاربردهای آن شامل موارد زیر است:
۱. تولید برق
یکی از مهمترین کاربردهای توربین گازی، تولید برق در نیروگاهها است.
در این سیستم، توربین به یک ژنراتور متصل میشود. سپس چرخش شفت توربین، ژنراتور را به حرکت درمیآورد و برق تولید میشود.
۲. نیروگاه سیکل ترکیبی
توربین گازی میتواند در نیروگاه سیکل ترکیبی نیز فعالیت کند.
در این روش، سیستم از حرارت گازهای خروجی توربین استفاده میکند. یک مولد بخار بازیاب حرارت، از گرمای خروجی برای تولید بخار استفاده میکند.
سپس بخار میتواند یک توربین بخار را به حرکت درآورد. بنابراین، نیروگاه از انرژی موجود در گازهای خروجی استفاده بیشتری میکند.
۳. صنایع نفت و گاز
صنایع نفت و گاز از توربین گازی برای تأمین توان تجهیزات مختلف استفاده میکنند.
برای مثال، توربین میتواند کمپرسورهای گاز و برخی پمپها را به حرکت درآورد.
بنابراین، توربین گازی نقش مهمی در تأمین توان مکانیکی واحدهای صنعتی دارد.
۴. صنایع پتروشیمی
در مجتمعهای پتروشیمی نیز مصرف برق و توان مکانیکی بسیار زیاد است.
به همین دلیل، توربینهای گازی میتوانند برای تولید برق یا به حرکت درآوردن تجهیزات فرایندی به کار روند.
۵. صنعت هواپیمایی
موتورهای توربوفن و توربوجت از فناوری توربین گازی استفاده میکنند.
در این موتورها، جریان گاز و طراحی موتور، نیروی پیشران موردنیاز هواپیما را ایجاد میکند.
۶. به حرکت درآوردن کمپرسورها و پمپها
توربین گازی فقط برای تولید برق کاربرد ندارد.
در برخی صنایع، مهندسان توان شفت توربین را مستقیماً به کمپرسور یا پمپ منتقل میکنند. این روش در تجهیزات فرایندی و تأسیسات نفت و گاز اهمیت زیادی دارد.
مزایای توربین گازی
مزایای مختلفی دارد. از مهمترین مزایای آن میتوان به موارد زیر اشاره کرد:
- توان خروجی بالا
- ساختار نسبتاً فشرده
- قابلیت راهاندازی سریع در برخی کاربردها
- امکان تولید برق
- امکان استفاده برای تولید توان مکانیکی
- قابلیت استفاده در سیکل ترکیبی
- امکان استفاده از سوختهای مختلف در برخی طراحیها
علاوه بر این، حرارت خروجی توربین میتواند در سیستمهای تولید همزمان برق و حرارت یا CHP مورد استفاده قرار گیرد.
معایب توربین گازی
در کنار مزایا محدودیتهایی نیز دارد.
برای مثال، عملکرد توربین به شرایط محیطی و دمای هوای ورودی وابسته است. همچنین، دمای بالای بخشهای داخلی باعث میشود طراحی سیستم خنککاری اهمیت زیادی داشته باشد.
از طرفی، هزینه تعمیر و نگهداری بخشهای داغ توربین میتواند قابلتوجه باشد.
بنابراین، انتخاب توربین مناسب باید بر اساس شرایط کاری، نوع سوخت، توان موردنیاز و ساعات کار انجام شود.
توربین گازی سیکل ساده چیست؟
در سیکل ساده، توربین گازی مستقیماً توان تولید میکند و گازهای خروجی پس از عبور از توربین از سیستم خارج میشوند.
این ساختار نسبتاً ساده است و برای کاربردهایی که راهاندازی سریع یا ساختار ساده اهمیت دارد، کاربرد مناسبی دارد.
توربین گازی سیکل ترکیبی چیست؟
در سیکل ترکیبی، سیستم از گرمای گازهای خروجی توربین گازی نیز استفاده میکند.
ابتدا توربین گازی برق تولید میکند. سپس حرارت گاز خروجی به یک سیستم بازیاب حرارت منتقل میشود.
در ادامه، بخار تولیدشده توربین بخار را به حرکت درمیآورد.
در نتیجه، سیکل ترکیبی میتواند بازده کلی سیستم را نسبت به سیکل ساده افزایش دهد.
تفاوت توربین گازی و توربین بخار
توربین گازی و توربین بخار هر دو میتوانند برای تولید برق استفاده شوند. با این حال، روش تولید توان در آنها متفاوت است.
از گازهای داغ حاصل از احتراق استفاده میکند. در مقابل، توربین بخار انرژی بخار پرفشار را به توان مکانیکی تبدیل میکند.
همچنین میتواند بهعنوان بخش اصلی یک نیروگاه سیکل ترکیبی، در کنار توربین بخار فعالیت کند.
راندمان توربین گازی
راندمان توربین گازی به عوامل مختلفی مانند دمای ورودی توربین، نسبت فشار کمپرسور، طراحی اجزا و شرایط محیطی بستگی دارد.
در سیکل ساده، بازده تبدیل انرژی محدودتر است. با این حال، استفاده از بازیافت حرارت و سیکل ترکیبی میتواند بازده کلی نیروگاه را افزایش دهد. وزارت انرژی آمریکا اشاره میکند که توربینهای گازی سیکل ساده معمولاً در محدوده حدود ۲۰ تا ۳۵ درصد بازده انرژی قرار میگیرند، در حالی که بازیافت حرارت میتواند بازده کلی سیستم را به شکل قابلتوجهی افزایش دهد.
نگهداری توربین گازی
نگهداری منظم برای حفظ عملکرد توربین اهمیت زیادی دارد.
برخی اقدامات مهم شامل موارد زیر است:
- بررسی کمپرسور
- کنترل وضعیت پرههای توربین
- بررسی محفظه احتراق
- کنترل سیستم سوخت
- بررسی سیستم روغنکاری
- کنترل سیستم خنککاری
- بررسی ارتعاشات
- پایش دما و فشار
- تمیزکاری کمپرسور در صورت نیاز
علاوه بر این، پایش مداوم عملکرد میتواند به شناسایی زودهنگام مشکلات کمک کند.
جمعبندی
توربین یک ماشین دوار و احتراق داخلی است که انرژی سوخت را به انرژی مکانیکی تبدیل میکند.
این تجهیز از سه بخش اصلی کمپرسور، محفظه احتراق و توربین تشکیل میشود. ابتدا کمپرسور هوا را متراکم میکند. سپس محفظه احتراق با سوزاندن سوخت، گاز داغ تولید میکند. در نهایت، گاز داغ توربین را میچرخاند.
امروزه در نیروگاهها، صنایع نفت و گاز، پتروشیمی، هواپیماها، کشتیها و تجهیزات فرایندی کاربرد دارد. همچنین، استفاده از آن در نیروگاههای سیکل ترکیبی میتواند بهرهوری انرژی را افزایش دهد.
