مبدل حرارتی چیست و چگونه کار میکند؟
مبدل حرارتی (Heat Exchanger) یکی از تجهیزات مهم و پرکاربرد در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، نیروگاهها، صنایع غذایی و بسیاری از واحدهای صنعتی است. وظیفه اصلی مبدل حرارتی، انتقال گرما از یک سیال به سیال دیگر بدون مخلوط شدن مستقیم آنها است.
در بسیاری از فرآیندهای صنعتی، لازم است یک سیال گرم شود، سیال دیگری خنک شود یا حرارت یک جریان برای استفاده مجدد در فرآیند بازیابی شود. مبدل حرارتی این کار را با استفاده از اختلاف دمای بین دو سیال انجام میدهد.
مبدلهای حرارتی در انواع مختلفی مانند پوسته و لوله، صفحهای، هواخنک، دو لولهای و مارپیچی ساخته میشوند و انتخاب نوع مناسب آنها به عواملی مانند دما، فشار، نوع سیال، میزان انتقال حرارت، فضای نصب و شرایط فرآیند بستگی دارد.
در این مقاله با مبدل حرارتی، نحوه عملکرد، انواع، اجزای اصلی، کاربردها، مزایا، معایب و نکات مهم طراحی و نگهداری آن آشنا میشویم.
مبدل حرارتی تجهیزی است که برای انتقال انرژی حرارتی بین دو یا چند سیال با دماهای متفاوت مورد استفاده قرار میگیرد.
در سادهترین حالت، یک سیال گرم و یک سیال سرد وارد مبدل میشوند. حرارت از سیال گرم به سمت سیال سرد منتقل میشود و در حالت ایدهآل، دو سیال بدون تماس مستقیم با یکدیگر از مبدل عبور میکنند.
برای مثال، اگر آب گرم و آب سرد در دو مسیر جداگانه یک مبدل جریان داشته باشند، حرارت آب گرم از طریق دیواره جداکننده به آب سرد منتقل میشود.
بنابراین مبدل حرارتی میتواند برای موارد زیر استفاده شود:
- گرم کردن سیال
- خنک کردن سیال
- تبخیر
- چگالش
- بازیابی حرارت
- کنترل دمای جریانهای فرآیندی
مبدل حرارتی چگونه کار میکند؟
اساس عملکرد مبدل حرارتی بر اختلاف دما بین دو سیال است.
حرارت بهصورت طبیعی از ناحیه با دمای بالاتر به ناحیه با دمای پایینتر منتقل میشود.
در یک مبدل معمولی، دو سیال از مسیرهای جداگانه عبور میکنند و یک دیواره فلزی بین آنها قرار دارد.
فرآیند انتقال حرارت را میتوان بهصورت ساده در سه مرحله در نظر گرفت:
مرحله اول: انتقال حرارت از سیال گرم به دیواره
سیال گرم با دیواره مبدل تماس دارد و حرارت خود را به سطح دیواره منتقل میکند.
مرحله دوم: عبور حرارت از دیواره
حرارت از داخل دیواره فلزی عبور میکند.
مرحله سوم: انتقال حرارت از دیواره به سیال سرد
حرارت از سطح دیگر دیواره به سیال سرد منتقل میشود.
در نتیجه، سیال گرم سردتر و سیال سرد گرمتر میشود.
انواع روش جریان در مبدل حرارتی
نحوه حرکت سیالات در مبدل تأثیر زیادی بر عملکرد آن دارد.
جریان موازی (Parallel Flow)
در جریان موازی، دو سیال از یک سمت وارد مبدل شده و در یک جهت حرکت میکنند.
در این حالت، اختلاف دمای بین دو سیال در ابتدای مبدل زیاد است و در طول مسیر کاهش پیدا میکند.
این آرایش در برخی کاربردهای خاص مورد استفاده قرار میگیرد.
جریان مخالف (Counter Flow)
در جریان مخالف، دو سیال از دو جهت مخالف یکدیگر حرکت میکنند.
این روش معمولاً امکان استفاده مؤثرتر از اختلاف دما را فراهم میکند و در بسیاری از مبدلهای صنعتی کاربرد گستردهای دارد.
یکی از مزایای جریان مخالف این است که در شرایط مناسب میتواند به انتقال حرارت مؤثرتری نسبت به جریان موازی منجر شود.
جریان متقاطع (Cross Flow)
در جریان متقاطع، مسیر حرکت دو سیال نسبت به یکدیگر عمود است.
این نوع جریان در برخی مبدلها، بهویژه مبدلهای هواخنک و برخی طراحیهای خاص، استفاده میشود.

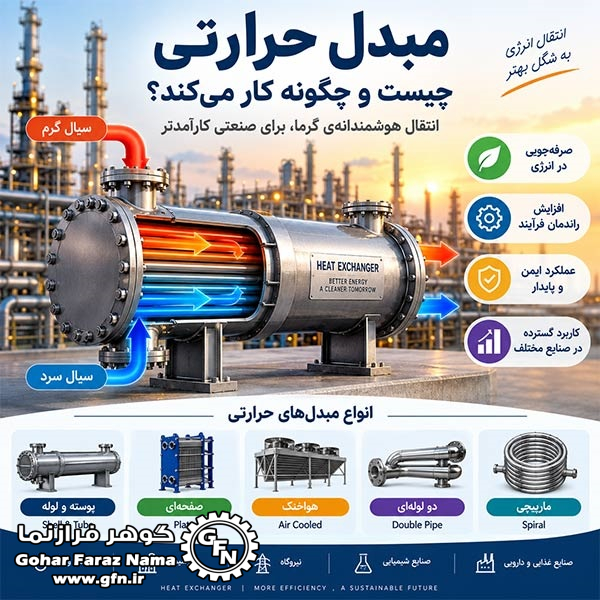

انواع مبدل حرارتی
مبدلهای حرارتی را میتوان بر اساس ساختار و نحوه انتقال حرارت به چند گروه اصلی تقسیم کرد.
- مبدل حرارتی پوسته و لوله
Shell and Tube Heat Exchanger یکی از رایجترین انواع مبدل حرارتی در صنایع نفت، گاز و پتروشیمی است.
این مبدل از یک پوسته بزرگ و مجموعهای از لولهها تشکیل شده است.
یک سیال از داخل لولهها عبور میکند و سیال دیگر در سمت پوسته جریان دارد. حرارت از طریق دیواره لولهها بین دو سیال منتقل میشود.
مزایای مبدل پوسته و لوله
- مناسب برای فشارهای بالا
- مناسب برای دماهای بالا
- استحکام مکانیکی مناسب
- قابلیت استفاده در صنایع نفت و گاز
- امکان طراحی در ظرفیتهای مختلف
- قابلیت استفاده برای فرآیندهای گرمایش و سرمایش
به دلیل همین ویژگیها، مبدلهای پوسته و لوله یکی از مهمترین تجهیزات انتقال حرارت در واحدهای فرآیندی هستند.
- مبدل حرارتی صفحهای
Plate Heat Exchanger از مجموعهای از صفحات فلزی نازک تشکیل شده است.
سیالات در کانالهای جداگانهای که بین صفحات ایجاد شدهاند جریان پیدا میکنند و حرارت از طریق صفحات منتقل میشود.
مزایای مبدل صفحهای
- ابعاد نسبتاً کوچک
- سطح انتقال حرارت زیاد نسبت به حجم
- راندمان انتقال حرارت مناسب
- قابلیت افزایش ظرفیت با اضافه کردن صفحات در برخی طراحیها
- مناسب برای برخی کاربردهای آب و سیالات فرآیندی
با این حال، انتخاب این نوع مبدل برای فشار و دمای بالا باید با توجه به طراحی و مشخصات تجهیز انجام شود.
- مبدل حرارتی هواخنک
Air Cooled Heat Exchanger یا مبدل هواخنک از هوا بهعنوان سیال خنککننده استفاده میکند.
در این تجهیزات، سیال فرآیندی از داخل لولهها عبور کرده و هوا با عبور از روی سطح خارجی لولهها، گرمای آن را دفع میکند.
برای افزایش سطح انتقال حرارت، لولهها معمولاً دارای پره هستند.
کاربرد مبدل هواخنک
این مبدلها در مناطقی که آب خنککننده محدود است، اهمیت زیادی دارند و در بسیاری از پالایشگاهها و مجتمعهای پتروشیمی مورد استفاده قرار میگیرند.
- مبدل حرارتی دو لولهای
Double Pipe Heat Exchanger یکی از سادهترین انواع مبدلهای حرارتی است.
در این نوع، یک لوله داخل لوله دیگر قرار گرفته و دو سیال در مسیرهای جداگانه جریان پیدا میکنند.
مزایای مبدل دو لولهای
- طراحی ساده
- ساخت نسبتاً آسان
- مناسب برای ظرفیتهای پایینتر
- تعمیر و نگهداری نسبتاً ساده
- مناسب برای برخی کاربردهای فرآیندی
- مبدل حرارتی مارپیچی
در Spiral Heat Exchanger، مسیرهای جریان به شکل مارپیچی طراحی شدهاند.
این طراحی میتواند سطح انتقال حرارت مناسبی در فضای نسبتاً فشرده ایجاد کند.
مبدلهای مارپیچی در برخی صنایع شیمیایی، فرآیندهای خاص و کاربردهایی که کنترل رسوب اهمیت دارد مورد استفاده قرار میگیرند.
- مبدل حرارتی مستقیم و غیرمستقیم
از نظر تماس سیالات، مبدلهای حرارتی را میتوان به دو گروه کلی تقسیم کرد.
مبدل غیرمستقیم
دو سیال با یک دیواره جامد از یکدیگر جدا هستند و حرارت از طریق دیواره منتقل میشود.
بیشتر مبدلهای پوسته و لوله و صفحهای در این دسته قرار میگیرند.
مبدل مستقیم
دو سیال بهصورت مستقیم با یکدیگر تماس پیدا میکنند و انتقال حرارت انجام میشود.
این روش در برخی فرآیندهای خاص مانند تماس مستقیم آب و بخار یا برخی سیستمهای انتقال حرارت کاربرد دارد.

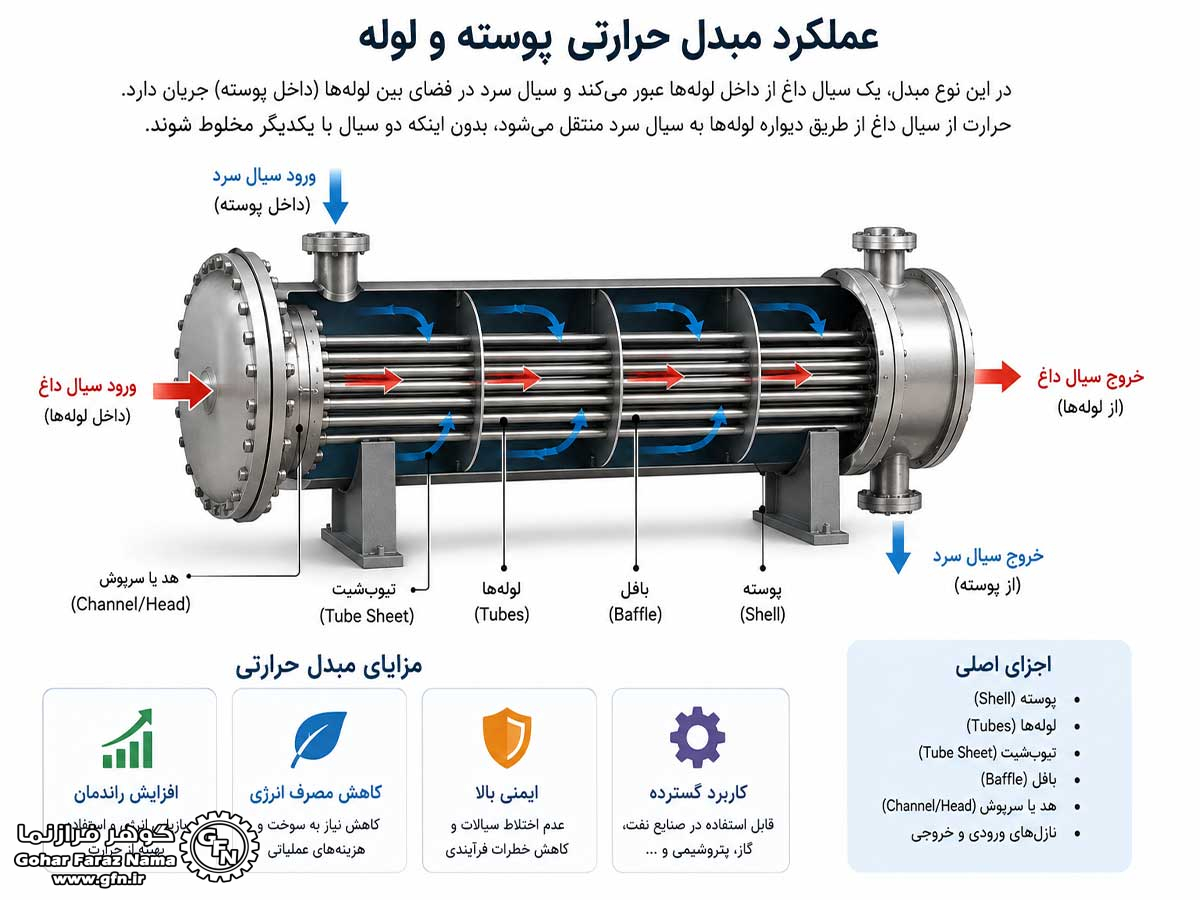

اجزای اصلی مبدل حرارتی پوسته و لوله
از آنجا که مبدل پوسته و لوله کاربرد زیادی در صنایع نفت و گاز دارد، شناخت اجزای آن اهمیت زیادی دارد.پوسته (Shell)
پوسته بدنه خارجی مبدل است و یکی از جریانهای سیال از داخل آن عبور میکند.
پوسته باید توانایی تحمل فشار، دما و شرایط محیطی فرآیند را داشته باشد.
لولهها (Tubes)
لولهها مسیر عبور یکی از سیالات هستند.
جنس و ضخامت لولهها بر اساس عواملی مانند:
- فشار
- دما
- خورندگی
- نوع سیال
- سرعت جریان
انتخاب میشود.
تیوبشیت (Tube Sheet)
Tube Sheet صفحهای است که لولهها در آن نصب و ثابت میشوند.
این بخش نقش مهمی در جداسازی دو مسیر جریان دارد.
بافل (Baffle)
بافلها در سمت پوسته قرار گرفته و برای هدایت جریان و افزایش آشفتگی سیال استفاده میشوند.
وجود بافل میتواند باعث افزایش انتقال حرارت شود و همچنین از برخی ارتعاشات لولهها جلوگیری کند.
هد یا Head
هدهای مبدل وظیفه هدایت جریان به داخل یا خارج لولهها را بر عهده دارند.
نوع طراحی هد به ساختار مبدل و شرایط فرآیند بستگی دارد.
نازلها
نازلها برای ورود و خروج سیالات به مبدل مورد استفاده قرار میگیرند.
ابعاد و محل قرارگیری آنها بر اساس شرایط فرآیند و محاسبات مهندسی تعیین میشود.
انتقال حرارت در مبدل چگونه انجام میشود؟
انتقال حرارت در یک مبدل معمولاً ترکیبی از چند پدیده است:
هدایت حرارتی
حرارت از داخل دیواره فلزی بین دو سیال عبور میکند.
جابهجایی
حرارت بین سیال و سطح دیواره منتقل میشود.
تابش
در بیشتر مبدلهای معمولی، سهم تابش در مقایسه با هدایت و جابهجایی بسیار کمتر است؛ اما در برخی فرآیندهای دمای بالا میتواند اهمیت بیشتری داشته باشد.
ضریب انتقال حرارت چیست؟
یکی از پارامترهای مهم در طراحی مبدل، ضریب انتقال حرارت است.
این پارامتر نشان میدهد که حرارت با چه میزان سهولت بین سیال و سطح انتقال حرارت جابهجا میشود.
ضریب انتقال حرارت به عواملی مانند:
- سرعت جریان
- خواص سیال
- ویسکوزیته
- هدایت حرارتی
- نوع جریان
- هندسه مبدل
وابسته است.
رسوبگذاری در مبدل حرارتی چیست؟
یکی از مشکلات رایج در مبدلهای حرارتی، Fouling یا رسوبگذاری است.
در طول زمان ممکن است موادی مانند:
- نمکها
- ذرات جامد
- محصولات خوردگی
- ترکیبات آلی
- مواد معدنی
روی سطح انتقال حرارت تجمع پیدا کنند.
این رسوبات باعث افزایش مقاومت حرارتی شده و عملکرد مبدل را کاهش میدهند.
پیامدهای رسوبگذاری
- کاهش انتقال حرارت
- افزایش افت فشار
- افزایش مصرف انرژی
- کاهش ظرفیت فرآیند
- افزایش هزینه تعمیرات
به همین دلیل تمیزکاری و نگهداری دورهای مبدل اهمیت زیادی دارد.
چرا مبدل حرارتی در صنایع نفت و گاز مهم است؟
در صنایع نفت و گاز، جریانهای فرآیندی معمولاً در دماهای مختلف قرار دارند.
بهجای اینکه گرما بهصورت مستقیم دفع یا انرژی جدید برای گرم کردن سیال مصرف شود، میتوان از مبدل حرارتی برای بازیابی و استفاده مجدد از انرژی استفاده کرد.
برای مثال، یک جریان داغ خروجی از فرآیند میتواند برای گرم کردن جریان سرد ورودی استفاده شود.
این کار میتواند باعث:
- کاهش مصرف سوخت
- کاهش مصرف انرژی
- افزایش راندمان فرآیند
- کاهش هزینه عملیاتی
- کاهش اتلاف حرارت
شود.
کاربرد مبدل حرارتی در پالایشگاه
مبدلهای حرارتی در بخشهای مختلف پالایشگاه مورد استفاده قرار میگیرند.
برخی کاربردهای مهم عبارتاند از:
- پیشگرم کردن خوراک
- خنک کردن محصولات
- گرم کردن جریانهای فرآیندی
- کندانس کردن بخارات
- بازیابی حرارت
- خنکسازی روغن و سیالات فرآیندی
در واحدهای پالایشگاهی، طراحی شبکه مبدلها میتواند تأثیر قابل توجهی بر مصرف انرژی کل فرآیند داشته باشد.
کاربرد مبدل حرارتی در صنایع پتروشیمی
در مجتمعهای پتروشیمی نیز مبدلهای حرارتی برای کنترل دما و بازیابی انرژی در فرآیندهای مختلف استفاده میشوند.
از جمله کاربردها:
- گرمایش خوراک
- سرمایش محصولات
- کندانس کردن بخارات
- تبخیر سیالات
- بازیابی انرژی
- کنترل دمای جریانهای فرآیندی
نوع مبدل بر اساس فرآیند و مشخصات سیالات انتخاب میشود.
کاربرد مبدل حرارتی در نیروگاهها
مبدلهای حرارتی یکی از تجهیزات مهم نیروگاهها هستند.
در نیروگاهها از آنها برای کاربردهایی مانند:
- خنککاری تجهیزات
- گرم کردن آب
- بازیابی حرارت
- کندانس بخار
- سیستمهای آب خنککننده
استفاده میشود.
مزایای استفاده از مبدل حرارتی
مهمترین مزایای مبدلهای حرارتی عبارتاند از:
کاهش مصرف انرژی
با بازیابی حرارت از جریانهای داغ، میتوان انرژی مورد نیاز فرآیند را کاهش داد.
افزایش راندمان فرآیند
استفاده صحیح از حرارت موجود در فرآیند میتواند راندمان کلی واحد را افزایش دهد.
کنترل بهتر دما
مبدل امکان کنترل دمای جریانهای فرآیندی را فراهم میکند.
کاهش هزینههای عملیاتی
بازیابی انرژی و کاهش مصرف سوخت میتواند هزینههای بهرهبرداری را کاهش دهد.
کاربرد گسترده
مبدلهای حرارتی در صنایع مختلف و برای طیف وسیعی از سیالات قابل استفاده هستند.
معایب و مشکلات مبدل حرارتی
با وجود مزایای فراوان، مبدلها میتوانند با مشکلاتی نیز مواجه شوند.
مهمترین آنها عبارتاند از:
- رسوبگذاری
- خوردگی
- نشتی
- افت فشار
- ارتعاش لولهها
- کاهش راندمان انتقال حرارت
- خرابی واشرها در برخی انواع
- نیاز به تعمیر و تمیزکاری دورهای
انتخاب صحیح جنس، طراحی مناسب و برنامه نگهداری منظم میتواند بسیاری از این مشکلات را کاهش دهد.
خوردگی در مبدل حرارتی
خوردگی یکی از عوامل مهم آسیب به مبدلهای حرارتی است.
اگر سیال حاوی مواد خورنده باشد، ممکن است سطح داخلی لولهها یا پوسته دچار خوردگی شود.
برای مقابله با خوردگی میتوان از روشهایی مانند:
- انتخاب متریال مناسب
- کنترل شرایط فرآیند
- استفاده از پوششهای مناسب در موارد قابل کاربرد
- کنترل کیفیت سیال
- بازرسی دورهای
- اندازهگیری ضخامت
استفاده کرد.
افت فشار در مبدل حرارتی
در هنگام عبور سیال از مبدل، مقداری افت فشار ایجاد میشود.
افت فشار بیش از حد میتواند باعث افزایش مصرف انرژی پمپ یا کمپرسور شود.
بنابراین در طراحی مبدل باید بین انتقال حرارت مناسب و افت فشار قابل قبول تعادل ایجاد شود.
نگهداری و بازرسی مبدل حرارتی
برای حفظ عملکرد مبدل، بازرسی و نگهداری منظم ضروری است.
برخی اقدامات مهم عبارتاند از:
- کنترل نشتی
- بررسی افت فشار
- بررسی دمای ورودی و خروجی
- بررسی عملکرد انتقال حرارت
- تمیزکاری سطوح
- بررسی خوردگی
- کنترل ضخامت لولهها
- بررسی ارتعاشات
- بازرسی اتصالات و فلنجها
در مبدلهای پوسته و لوله، وضعیت لولهها اهمیت ویژهای دارد؛ زیرا خرابی آنها میتواند باعث مخلوط شدن دو سیال شود.
چگونه یک مبدل حرارتی مناسب انتخاب کنیم؟
برای انتخاب مبدل حرارتی مناسب باید اطلاعات فرآیندی و مکانیکی بهصورت همزمان بررسی شود.
مهمترین عوامل عبارتاند از:
- دمای ورودی و خروجی سیالات
- فشار عملیاتی
- دبی جریان
- خواص فیزیکی سیال
- خورندگی
- میزان انتقال حرارت مورد نیاز
- افت فشار مجاز
- فضای نصب
- روش تمیزکاری
- هزینه ساخت و نگهداری
برای مثال، اگر فرآیند در فشار و دمای بالا انجام شود، مبدل پوسته و لوله در بسیاری از پروژهها گزینه مناسبی است؛ در حالی که برای برخی کاربردهای آب و فرآیندهای کمفشار، مبدل صفحهای میتواند انتخاب مناسبی باشد.
تفاوت مبدل حرارتی و کولر صنعتی
مبدل حرارتی یک مفهوم عمومی برای تجهیز انتقال حرارت بین دو سیال است.
اما کولر صنعتی معمولاً به تجهیزی گفته میشود که هدف اصلی آن کاهش دمای یک جریان است.
برای مثال، یک مبدل پوسته و لوله میتواند بهعنوان Cooler برای خنک کردن یک جریان فرآیندی با استفاده از آب خنککننده به کار رود.
بنابراین بسیاری از کولرهای صنعتی از نظر عملکرد، نوعی مبدل حرارتی محسوب میشوند.
تفاوت مبدل حرارتی و هیتر
در هیتر، هدف اصلی تأمین حرارت برای یک جریان است.
اما مبدل حرارتی میتواند بدون تولید مستقیم انرژی، حرارت را از یک جریان به جریان دیگر منتقل کند.
به همین دلیل در بسیاری از واحدهای صنعتی، از جریان داغ موجود برای گرم کردن جریان سرد استفاده میشود تا نیاز به مصرف انرژی خارجی کاهش پیدا کند.
استانداردهای مبدل حرارتی
استاندارد مورد استفاده به نوع مبدل و شرایط طراحی بستگی دارد.
در مبدلهای پوسته و لوله، استانداردهای TEMA و همچنین الزامات ASME از مراجع مهم طراحی و ساخت هستند.
بسته به نوع پروژه، استانداردهای مربوط به:
- طراحی مکانیکی
- مواد
- جوشکاری
- بازرسی
- تست فشار
- خوردگی
- ایمنی
نیز ممکن است مورد استفاده قرار گیرند.
جمعبندی
مبدل حرارتی یکی از تجهیزات کلیدی در صنایع نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و بسیاری از صنایع دیگر است که برای انتقال حرارت بین دو یا چند سیال مورد استفاده قرار میگیرد.
اساس عملکرد مبدل بر اختلاف دمای سیالات استوار است. حرارت از سیال گرم به سیال سرد منتقل شده و دو جریان معمولاً بدون تماس مستقیم با یکدیگر از مسیرهای جداگانه عبور میکنند.
مبدلهای حرارتی در انواع مختلفی مانند پوسته و لوله، صفحهای، هواخنک، دو لولهای و مارپیچی ساخته میشوند. انتخاب نوع مناسب به دما، فشار، دبی، خواص سیال، میزان انتقال حرارت، افت فشار و شرایط عملیاتی بستگی دارد.
در صنایع نفت و گاز، استفاده صحیح از مبدلهای حرارتی علاوه بر کنترل دمای فرآیند، میتواند با بازیابی حرارت و کاهش مصرف انرژی نقش مهمی در افزایش راندمان و کاهش هزینههای عملیاتی داشته باشد.
نگهداری مناسب، کنترل رسوب و خوردگی، بررسی نشتی و پایش عملکرد مبدل نیز برای افزایش عمر مفید و جلوگیری از افت راندمان آن ضروری است.
