انواع مبدل حرارتی در صنایع نفت و گاز
مبدل حرارتی (Heat Exchanger) یکی از تجهیزات حیاتی در واحدهای فرآیندی صنایع نفت، گاز، پالایشگاه و پتروشیمی است. این تجهیزات وظیفه دارند گرما را بین دو یا چند سیال با دمای متفاوت منتقل کنند، بدون اینکه در حالت معمول سیالات با یکدیگر مخلوط شوند.
در فرآیندهای نفت و گاز، کنترل دما اهمیت بسیار زیادی دارد. خوراک ورودی باید در بسیاری از واحدها گرم شود، محصولات فرآیندی باید خنک شوند و بخارات نیز ممکن است نیاز به چگالش داشته باشند. استفاده صحیح از مبدلهای حرارتی میتواند علاوه بر کنترل دمای فرآیند، باعث بازیابی انرژی، کاهش مصرف سوخت و افزایش راندمان واحد شود.
مبدلهای حرارتی مورد استفاده در صنایع نفت و گاز بر اساس شرایط عملیاتی، نوع سیال، فشار، دما، ظرفیت و فضای نصب در مدلهای مختلفی طراحی میشوند. در این مقاله با مهمترین انواع مبدل حرارتی و کاربرد آنها در صنایع نفت و گاز آشنا میشویم.
مبدل حرارتی چیست؟
مبدل حرارتی تجهیزی است که برای انتقال انرژی حرارتی از یک سیال گرم به یک سیال سرد مورد استفاده قرار میگیرد.
در بیشتر مبدلهای صنعتی، دو سیال در مسیرهای جداگانه حرکت میکنند و حرارت از طریق یک سطح فلزی بین آنها منتقل میشود.
بهعنوان مثال، ممکن است نفت گرم در یک سمت مبدل جریان داشته باشد و آب خنککننده در سمت دیگر جریان پیدا کند. حرارت از نفت به آب منتقل شده و در نتیجه دمای نفت کاهش مییابد.
مبدل حرارتی میتواند برای فرآیندهای مختلفی مانند:
- گرمایش
- سرمایش
- تبخیر
- چگالش
- بازیابی حرارت
- پیشگرمایش خوراک
استفاده شود.
چرا مبدل حرارتی در صنایع نفت و گاز اهمیت دارد؟
فرآیندهای پالایشگاهی و پتروشیمیایی معمولاً با جریانهایی در دماهای مختلف سروکار دارند.
اگر انرژی حرارتی جریانهای داغ بدون استفاده دفع شود، مقدار زیادی انرژی هدر خواهد رفت. مبدل حرارتی این امکان را فراهم میکند که گرمای یک جریان برای گرم کردن جریان دیگر مورد استفاده قرار گیرد.
به همین دلیل مبدلهای حرارتی نقش مهمی در:
- کاهش مصرف انرژی
- کاهش مصرف سوخت
- افزایش راندمان فرآیند
- کنترل دمای جریانها
- کاهش هزینه عملیاتی
- بازیابی انرژی
- کاهش اتلاف حرارت
دارند.

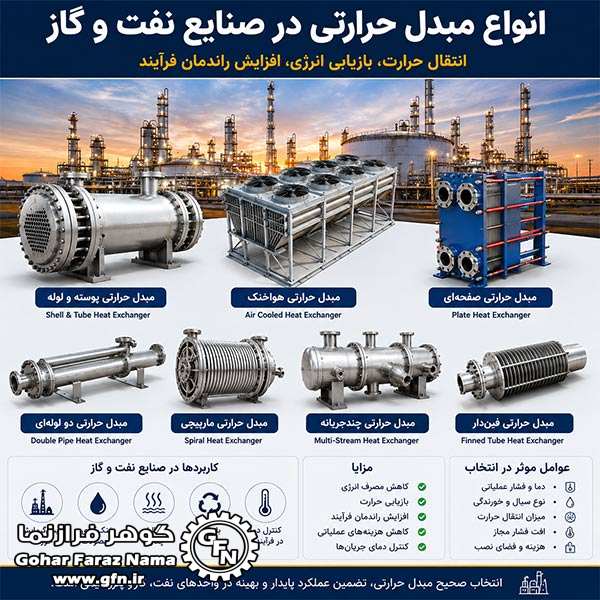

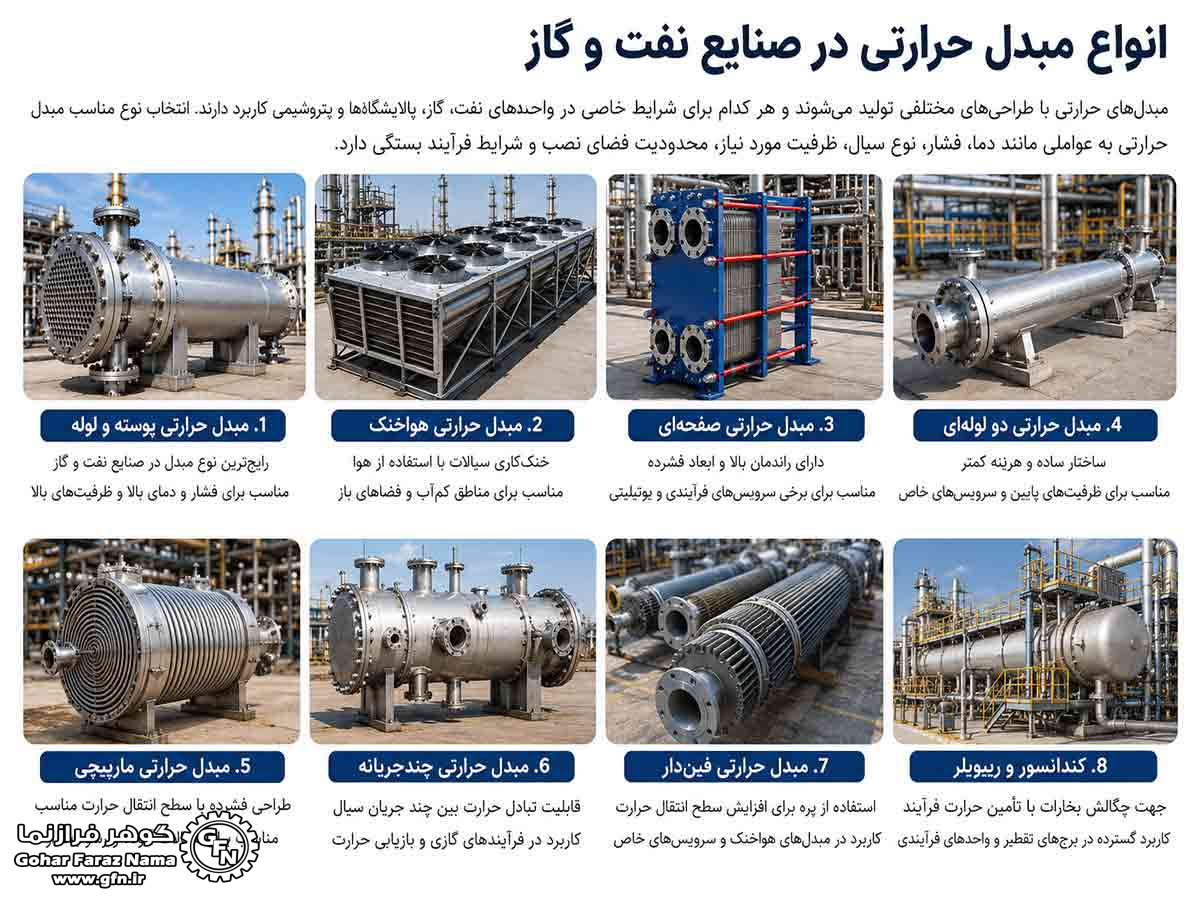

مهمترین انواع مبدل حرارتی در صنایع نفت و گاز
مبدلهای حرارتی مورد استفاده در صنعت نفت و گاز را میتوان بر اساس طراحی و روش انتقال حرارت به چند گروه اصلی تقسیم کرد.
مهمترین آنها عبارتاند از:
- مبدل حرارتی پوسته و لوله
- مبدل حرارتی هواخنک
- مبدل حرارتی صفحهای
- مبدل حرارتی دو لولهای
- مبدل حرارتی مارپیچی
- مبدلهای حرارتی چندجریانه
- مبدلهای حرارتی فیندار
- مبدل حرارتی پوسته و لوله
Shell and Tube Heat Exchanger یکی از رایجترین مبدلهای حرارتی در صنایع نفت، گاز و پتروشیمی است.
این مبدل از یک پوسته استوانهای و مجموعهای از لولهها تشکیل میشود.
یک سیال از داخل لولهها عبور میکند و سیال دیگر در فضای اطراف لولهها و داخل پوسته جریان پیدا میکند. حرارت از طریق دیواره لولهها منتقل میشود.
اجزای اصلی مبدل پوسته و لوله
- پوسته (Shell)
- لولهها (Tubes)
- تیوبشیت (Tube Sheet)
- بافل (Baffle)
- هد یا Channel
- نازلهای ورودی و خروجی
- اتصالات و تجهیزات نگهدارنده
مزایای مبدل پوسته و لوله
- مناسب برای فشارهای بالا
- قابلیت استفاده در دماهای بالا
- استحکام مکانیکی مناسب
- قابلیت طراحی در ظرفیتهای مختلف
- مناسب برای سیالات مختلف
- امکان تعمیر و تمیزکاری در بسیاری از طراحیها
کاربرد در صنایع نفت و گاز
این نوع مبدل در موارد زیر کاربرد گستردهای دارد:
- پیشگرم کردن خوراک
- خنککاری محصولات
- کندانسورها
- ریبویلرها
- بازیابی حرارت
- خنککاری روغن
- فرآیندهای پالایشگاهی و پتروشیمی
- مبدل حرارتی هواخنک
Air Cooled Heat Exchanger یا ACHE نوعی مبدل حرارتی است که بهجای آب، از هوا برای خنک کردن سیال فرآیندی استفاده میکند.
در این تجهیزات، سیال فرآیندی از داخل لولههایی عبور میکند که معمولاً دارای پره هستند. فنها هوا را روی سطح خارجی لولهها عبور میدهند و گرمای سیال را به محیط منتقل میکنند.
مزایای مبدل هواخنک
- عدم نیاز مستقیم به آب خنککننده
- مناسب برای مناطق کمآب
- کاهش مصرف آب صنعتی
- ساختار مناسب برای نصب در فضای باز
- کاربرد گسترده در پالایشگاهها
معایب
- وابستگی عملکرد به شرایط محیطی
- افزایش یا کاهش ظرفیت خنککاری با تغییر دمای هوا
- نیاز به فن و تجهیزات مکانیکی
- مصرف برق فنها
کاربرد
این مبدلها برای خنک کردن جریانهای فرآیندی و برخی محصولات نفتی و گازی در پالایشگاهها و مجتمعهای پتروشیمی استفاده میشوند.
- مبدل حرارتی صفحهای
Plate Heat Exchanger از مجموعهای از صفحات فلزی تشکیل شده است.
سیالات از کانالهای جداگانه بین صفحات عبور میکنند و حرارت از طریق صفحات فلزی بین دو جریان منتقل میشود.
مزایای مبدل صفحهای
- ابعاد نسبتاً فشرده
- سطح انتقال حرارت زیاد
- راندمان مناسب در بسیاری از کاربردها
- امکان افزایش ظرفیت در برخی طراحیها
- وزن کمتر نسبت به برخی مبدلهای پوسته و لوله با ظرفیت مشابه
محدودیتها
استفاده از مبدل صفحهای برای هر سرویس نفت و گاز مناسب نیست و انتخاب آن باید با توجه به فشار، دما، خورندگی، تمیزی سیال و نوع طراحی انجام شود.
کاربردها
در صنایع نفت و گاز میتوان از این مبدلها در برخی سرویسهای:
- آب خنککننده
- روغن
- سیالات فرآیندی
- گرمایش و سرمایش
- سیستمهای Utility
استفاده کرد.
- مبدل حرارتی دو لولهای
Double Pipe Heat Exchanger از یک لوله داخلی و یک لوله خارجی تشکیل میشود.
یک سیال از داخل لوله داخلی عبور میکند و سیال دیگر از فضای بین دو لوله حرکت میکند.
این ساختار ساده، آن را برای برخی کاربردهای کوچک یا سرویسهای خاص مناسب میکند.
مزایا
- طراحی ساده
- ساخت آسانتر
- تعمیر و نگهداری نسبتاً ساده
- مناسب برای ظرفیتهای پایینتر
- امکان استفاده در برخی سرویسهای با اختلاف دمای مناسب
کاربرد
این نوع مبدل بیشتر در فرآیندهایی استفاده میشود که ظرفیت انتقال حرارت مورد نیاز خیلی بالا نیست یا طراحی ساده و ماژولار اهمیت دارد.
- مبدل حرارتی مارپیچی
Spiral Heat Exchanger از مسیرهای مارپیچی برای عبور سیالات استفاده میکند.
این طراحی میتواند سطح انتقال حرارت مناسبی را در فضای نسبتاً محدود فراهم کند.
یکی از ویژگیهای این مبدلها، ایجاد جریان مناسب و در برخی کاربردها کاهش تمایل به تجمع رسوب است.
کاربردها
مبدلهای مارپیچی در برخی فرآیندهای:
- صنایع شیمیایی
- پتروشیمی
- بازیابی حرارت
- خنککاری سیالات
- گرمایش فرآیندی
مورد استفاده قرار میگیرند.
- مبدل حرارتی چندجریانه
در برخی فرآیندهای پیچیده، لازم است چند جریان بهصورت همزمان با یکدیگر تبادل حرارت داشته باشند.
در این شرایط از Multi-Stream Heat Exchanger استفاده میشود.
این مبدلها بهخصوص در فرآیندهای گاز و واحدهای فرآوری گاز طبیعی اهمیت دارند.
کاربرد در صنعت گاز
از این تجهیزات میتوان در برخی فرآیندهای:
- فرآوری گاز طبیعی
- بازیابی انرژی
- سردسازی گاز
- فرآیندهای برودتی
- واحدهای جداسازی گاز
استفاده کرد.
- مبدل حرارتی فیندار
در مبدلهای فیندار، برای افزایش سطح انتقال حرارت از پره یا Fin استفاده میشود.
افزایش سطح تماس با هوا یا سایر سیالات میتواند انتقال حرارت را بهبود دهد.
این فناوری در تجهیزات هواخنک و برخی مبدلهای خاص کاربرد زیادی دارد.
مبدل حرارتی در پالایشگاه چه کاربردی دارد؟
پالایشگاهها یکی از بزرگترین مصرفکنندگان مبدلهای حرارتی هستند.
در فرآیند پالایش نفت، جریانهای مختلف باید در دماهای مشخصی وارد واحدهای فرآیندی شوند.
برای مثال، خوراک خام ممکن است قبل از ورود به واحد تقطیر نیاز به پیشگرمایش داشته باشد.
در چنین شرایطی، میتوان از حرارت جریانهای داغ خروجی برای گرم کردن خوراک استفاده کرد.
این فرآیند Heat Recovery نام دارد و نقش مهمی در کاهش مصرف انرژی پالایشگاه دارد.
کاربرد مبدل حرارتی در واحد تقطیر
واحد تقطیر یکی از بخشهای مهم پالایشگاه است.
در این واحد از مبدلهای حرارتی برای کاربردهایی مانند:
- پیشگرمایش خوراک
- خنککاری محصولات
- چگالش بخارات
- تأمین حرارت
- بازیابی انرژی
استفاده میشود.
کندانسور و ریبویلر نیز از تجهیزات انتقال حرارت مهم در سیستمهای تقطیر هستند.
کاربرد مبدل حرارتی در فرآورش گاز طبیعی
در واحدهای فرآورش گاز طبیعی، کنترل دمای گاز و جریانهای همراه آن اهمیت زیادی دارد.
مبدلهای حرارتی میتوانند برای:
- خنک کردن گاز
- گرم کردن گاز
- بازیابی حرارت
- آمادهسازی خوراک
- فرآیندهای جداسازی
- فرآیندهای برودتی
استفاده شوند.
در برخی واحدهای گاز، انتخاب مبدل مناسب تأثیر قابل توجهی بر مصرف انرژی و عملکرد فرآیند دارد.
مبدل حرارتی در پتروشیمی چه کاربردی دارد؟
مبدل حرارتی در پتروشیمی چه کاربردی دارد؟در مجتمعهای پتروشیمی، مبدلهای حرارتی در بسیاری از واحدهای تولیدی مورد استفاده قرار میگیرند.
کاربردهای رایج عبارتاند از:
- گرم کردن خوراک
- خنک کردن محصولات
- کندانس کردن بخارات
- تبخیر سیالات
- بازیابی حرارت
- کنترل دمای راکتورها و جریانهای فرآیندی
نوع مبدل بر اساس شرایط فرآیند انتخاب میشود.
تفاوت مبدل حرارتی و کندانسور
کندانسور (Condenser) نوعی تجهیز انتقال حرارت است که هدف اصلی آن تبدیل بخار به مایع از طریق دفع حرارت است.
بنابراین میتوان گفت کندانسور در بسیاری از طراحیها یک کاربرد خاص از تجهیزات انتقال حرارت محسوب میشود.
برای مثال، بخار هیدروکربنی میتواند در یک کندانسور سرد شده و به مایع تبدیل شود.
تفاوت مبدل حرارتی و ریبویلر
Reboiler تجهیزی است که برای تأمین حرارت مورد نیاز یک فرآیند، بهخصوص در سیستمهای تقطیر، استفاده میشود.
در ریبویلر معمولاً یک جریان فرآیندی حرارت دریافت میکند تا بخشی از آن تبخیر شود.
بنابراین کندانسور و ریبویلر هر دو از تجهیزات انتقال حرارت هستند، اما وظیفه فرآیندی متفاوتی دارند.
جریان موازی و مخالف در مبدلهای حرارتی
نحوه حرکت سیالات یکی از عوامل مهم در عملکرد مبدل است.
جریان موازی
در این حالت، دو سیال از یک سمت وارد شده و در یک جهت حرکت میکنند.
جریان مخالف
در جریان مخالف، دو سیال در جهتهای مخالف حرکت میکنند.
در بسیاری از طراحیها، جریان مخالف میتواند اختلاف دمای مؤثرتری در طول مبدل ایجاد کند و به انتقال حرارت مناسب کمک کند.
رسوبگذاری در مبدلهای نفت و گاز
یکی از مهمترین مشکلات مبدلهای حرارتی، رسوبگذاری یا Fouling است.
رسوبات میتوانند از مواد مختلفی تشکیل شوند، از جمله:
- نمکها
- ذرات جامد
- محصولات خوردگی
- ترکیبات آلی
- رسوبات هیدروکربنی
افزایش رسوب باعث کاهش ضریب انتقال حرارت و افزایش افت فشار میشود.
پیامدهای رسوب
- کاهش راندمان
- افزایش مصرف انرژی
- کاهش ظرفیت فرآیند
- افزایش هزینه تعمیرات
- افزایش دفعات تمیزکاری
به همین دلیل کنترل Fouling در طراحی و بهرهبرداری مبدل اهمیت زیادی دارد.
خوردگی در مبدلهای حرارتی
سیالات نفت و گاز ممکن است حاوی ترکیبات خورنده باشند.
موادی مانند آب، ترکیبات گوگردی و برخی مواد شیمیایی میتوانند باعث خوردگی لولهها یا پوسته شوند.
برای کاهش خطر خوردگی باید مواردی مانند:
- انتخاب متریال مناسب
- کنترل شرایط عملیاتی
- پایش خوردگی
- بازرسی دورهای
- اندازهگیری ضخامت
- کنترل کیفیت سیال
در نظر گرفته شود.
مهمترین عوامل در انتخاب مبدل حرارتی
انتخاب مبدل مناسب فقط بر اساس نوع تجهیز انجام نمیشود.
پارامترهای زیر باید بهصورت همزمان بررسی شوند:
- دمای ورودی و خروجی
اختلاف دما و دمای کاری دو جریان روی سطح انتقال حرارت مورد نیاز تأثیر دارد.
- فشار عملیاتی
مبدل باید توانایی تحمل فشار طراحی را داشته باشد.
- دبی جریان
دبی سیالات یکی از عوامل مهم در تعیین ظرفیت مبدل است.
- نوع سیال
خواص فیزیکی و شیمیایی سیال، خورندگی و احتمال رسوب باید بررسی شود.
- میزان انتقال حرارت
ظرفیت حرارتی مورد نیاز تعیین میکند چه سطحی برای انتقال حرارت لازم است.
- افت فشار مجاز
افت فشار نباید بیش از محدوده قابل قبول فرآیند باشد.
- فضای نصب
ابعاد و وزن تجهیز میتواند در انتخاب نوع مبدل مؤثر باشد.
- هزینه چرخه عمر
هزینه خرید، نصب، انرژی، تعمیرات، تمیزکاری و تعویض قطعات باید در نظر گرفته شود.
مزایای استفاده از مبدلهای حرارتی در صنایع نفت و گاز
استفاده صحیح از مبدلهای حرارتی مزایای زیادی دارد.
کاهش مصرف انرژی
یکی از مهمترین مزایا، بازیابی حرارت جریانهای فرآیندی است.
کاهش هزینه عملیاتی
کاهش مصرف سوخت و انرژی میتواند هزینه بهرهبرداری را کاهش دهد.
افزایش راندمان فرآیند
کنترل مناسب دما باعث بهبود عملکرد بسیاری از واحدهای فرآیندی میشود.
کاهش اتلاف حرارت
حرارت جریانهای داغ میتواند بهجای دفع شدن، برای گرم کردن جریانهای دیگر استفاده شود.
کنترل بهتر فرآیند
تنظیم دمای جریانها برای بسیاری از واکنشها و عملیات جداسازی ضروری است.
نگهداری و بازرسی مبدلهای حرارتی
نگهداری منظم مبدل حرارتی برای حفظ راندمان و افزایش عمر تجهیز ضروری است.
برخی اقدامات مهم عبارتاند از:
- بررسی دمای ورودی و خروجی
- پایش افت فشار
- کنترل نشتی
- بررسی خوردگی
- تمیزکاری دورهای
- کنترل ضخامت لولهها
- بررسی ارتعاشات
- بررسی اتصالات
- کنترل عملکرد سیستمهای کنترلی
افزایش ناگهانی افت فشار یا کاهش عملکرد انتقال حرارت میتواند نشانهای از رسوب، گرفتگی یا مشکلات دیگر باشد.
استانداردهای مبدل حرارتی در صنایع نفت و گاز
طراحی و ساخت مبدلهای حرارتی صنعتی بر اساس استانداردها و کدهای مختلف انجام میشود.
برای مبدلهای پوسته و لوله، استانداردهای TEMA از مراجع شناختهشده هستند.
همچنین بسته به نوع تجهیز و پروژه، الزامات ASME و سایر استانداردهای طراحی، متریال، جوشکاری، بازرسی و تست نیز مورد استفاده قرار میگیرند.
استاندارد دقیق مورد استفاده باید بر اساس نوع مبدل، شرایط سرویس و مشخصات پروژه تعیین شود.
جمعبندی
مبدلهای حرارتی از مهمترین تجهیزات مورد استفاده در صنایع نفت، گاز، پالایشگاه و پتروشیمی هستند و نقش مهمی در کنترل دما و بازیابی انرژی دارند.
از مهمترین انواع مبدلهای مورد استفاده در این صنایع میتوان به مبدل پوسته و لوله، هواخنک، صفحهای، دو لولهای، مارپیچی و چندجریانه اشاره کرد.
در میان این تجهیزات، مبدل پوسته و لوله به دلیل قابلیت تحمل شرایط مختلف عملیاتی و انعطافپذیری بالا، کاربرد بسیار گستردهای در واحدهای نفت و گاز دارد. مبدلهای هواخنک نیز در مناطقی که محدودیت منابع آب وجود دارد، اهمیت ویژهای پیدا میکنند.
انتخاب نوع مناسب مبدل باید بر اساس دما، فشار، دبی، نوع سیال، میزان انتقال حرارت، افت فشار مجاز، احتمال رسوب و خوردگی، فضای نصب و هزینه چرخه عمر انجام شود.
طراحی صحیح و نگهداری منظم مبدل میتواند باعث افزایش راندمان، کاهش مصرف انرژی، کاهش هزینههای عملیاتی و افزایش قابلیت اطمینان واحد صنعتی شود.
