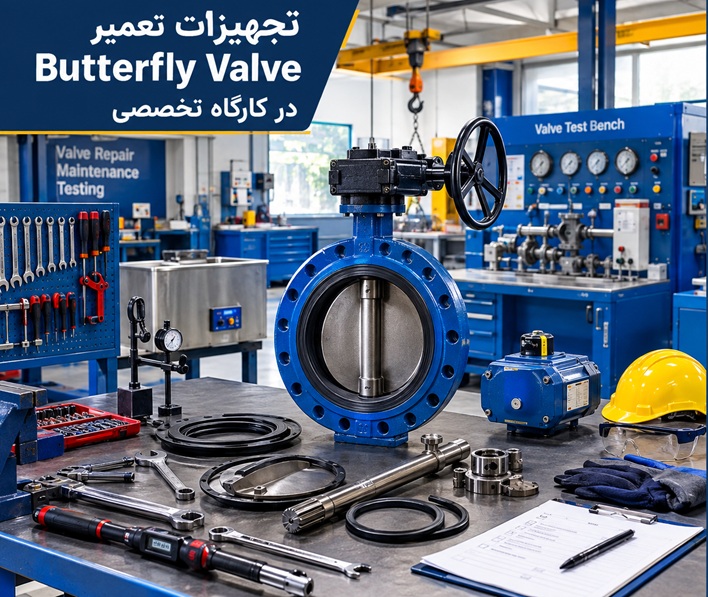

تجهیزات تعمیر Butterfly Valve در کارگاه تخصصی
مقدمه
شیر پروانهای یا Butterfly Valve یکی از شیرآلات پرکاربرد صنعتی است.
این شیر در صنایع نفت، گاز و پتروشیمی استفاده میشود. همچنین در نیروگاهها و صنایع آب کاربرد دارد.
ساختار Butterfly Valve ساده است. وزن آن نیز نسبت به بسیاری از شیرهای صنعتی کمتر است.
با این حال، این شیر به تعمیر و نگهداری نیاز دارد.
فرسودگی قطعات میتواند باعث نشتی شود. همچنین ممکن است عملکرد شیر کاهش پیدا کند.
به همین دلیل، تعمیر Butterfly Valve باید در یک کارگاه تخصصی انجام شود.
در این مقاله، تجهیزات مهم برای تعمیر شیر پروانهای را بررسی میکنیم.
Butterfly Valve چیست؟
Butterfly Valve نوعی شیر صنعتی است.
این شیر برای قطع و وصل جریان استفاده میشود. در بعضی سیستمها نیز برای کنترل جریان کاربرد دارد.
مهمترین بخش داخلی شیر، دیسک است.
دیسک با چرخش خود مسیر جریان را باز یا بسته میکند.
Butterfly Valve در مدلهای مختلف تولید میشود.
از مدلهای رایج میتوان به موارد زیر اشاره کرد:
- Wafer
- Lug
- Flanged
- Double Offset
- Triple Offset
این شیرها میتوانند به صورت دستی یا اتوماتیک کار کنند.
برای عملکرد اتوماتیک، از Actuator استفاده میشود.
چرا Butterfly Valve نیاز به تعمیر دارد؟
شیر پروانهای در زمان کار تحت فشار و سایش قرار دارد.
همچنین تماس مداوم با سیال میتواند باعث خوردگی شود.
در نتیجه، بعضی قطعات به مرور زمان فرسوده میشوند.
مشکلات رایج شامل موارد زیر است:
- نشتی شیر
- خرابی Seat
- آسیب دیسک
- خوردگی Stem
- خرابی بوش
- خرابی یاتاقان
- گیرکردن دیسک
- خرابی گیربکس
- خرابی Actuator
هرکدام از این مشکلات به بررسی دقیق نیاز دارند.
تجهیزات تعمیر Butterfly Valve
تعمیر شیر پروانهای به تجهیزات مختلف نیاز دارد.
این تجهیزات وظایف متفاوتی دارند.
برخی برای باز کردن شیر استفاده میشوند. بعضی تجهیزات نیز برای بازرسی و تست کاربرد دارند.
مهمترین تجهیزات عبارتاند از:
- تجهیزات باز و بست
- تجهیزات شستوشو
- تجهیزات بازرسی
- ماشینآلات ماشینکاری
- تجهیزات مونتاژ
- تجهیزات تست
- تجهیزات جابهجایی
- تجهیزات ایمنی
تجهیزات باز و بست Butterfly Valve
اولین مرحله تعمیر، باز کردن شیر است.
برای این کار باید از ابزار مناسب استفاده شود.
مهمترین ابزارها عبارتاند از:
- آچار دستی
- آچار بکس
- آچار ترکمتر
- ابزار مخصوص باز کردن Stem
- پولیکش
- بلبرینگکش
- میز کار صنعتی
برای شیرهای بزرگ، تجهیزات جابهجایی نیز لازم است.
جرثقیل سقفی یکی از تجهیزات مهم در این بخش است.
تجهیزات شستوشوی قطعات
پس از باز کردن شیر، قطعات باید تمیز شوند.
وجود روغن و گریس میتواند بازرسی را دشوار کند.
زنگزدگی و آلودگی نیز باید از سطح قطعات پاک شود.
برای این کار میتوان از تجهیزات زیر استفاده کرد:
- دستگاه شستوشوی قطعات
- وان شستوشوی صنعتی
- واترجت
- بخارشوی صنعتی
- برس صنعتی
- تجهیزات چربیزدایی
روش شستوشو باید با جنس قطعه سازگار باشد.
تجهیزات بازرسی Butterfly Valve
بازرسی یکی از مهمترین مراحل تعمیر است.
در این مرحله، قطعات از نظر ظاهری و ابعادی بررسی میشوند.
بدنه باید از نظر خوردگی بررسی شود.
دیسک نیز باید از نظر سایش و آسیب سطحی کنترل شود.
Stem باید از نظر خوردگی و تابداشتگی بررسی شود.
برای این کار از ابزارهای دقیق استفاده میشود.
مهمترین تجهیزات بازرسی عبارتاند از:
- کولیس
- میکرومتر
- ساعت اندیکاتور
- گیجهای اندازهگیری
- ضخامتسنج
- تجهیزات تست سختی
- تجهیزات بازرسی چشمی
در صورت نیاز، تستهای غیرمخرب نیز انجام میشوند.
روشهایی مانند VT، PT، MT و UT میتوانند در بازرسی کاربرد داشته باشند.
Valve Test Bench
Valve Test Bench یکی از مهمترین تجهیزات Valve Shop است.
این دستگاه برای تست شیرآلات صنعتی استفاده میشود.
Butterfly Valve پس از تعمیر باید تست شود.
تست فشار میتواند وضعیت بدنه را مشخص کند.
تست Seat نیز برای بررسی آببندی انجام میشود.
مهمترین تستها عبارتاند از:
- تست بدنه
- تست Seat
- تست نشتی
- تست فشار
- تست عملکرد
- تست آببندی
ظرفیت Test Bench باید با سایز شیرها هماهنگ باشد.
همچنین فشار کاری شیر باید در نظر گرفته شود.
تجهیزات تعمیر Seat
Seat نقش مهمی در آببندی شیر دارد.
آسیب Seat میتواند باعث نشتی شود.
به همین دلیل، وضعیت آن باید با دقت بررسی شود.
در صورت آسیب، Seat ممکن است تعمیر یا تعویض شود.
بسته به نوع شیر، عملیات ماشینکاری نیز ممکن است انجام شود.
تجهیزات مورد استفاده شامل موارد زیر است:
- دستگاه ماشینکاری Seat
- دستگاه لپینگ
- دستگاه سنگزنی
- ابزار پرداخت
- ابزار اندازهگیری دقیق
روش تعمیر باید با طراحی شیر هماهنگ باشد.
تجهیزات تعمیر دیسک
دیسک یکی از قطعات اصلی Butterfly Valve است.
این قطعه به صورت مستقیم با جریان سیال در تماس است.
بنابراین، احتمال خوردگی و سایش وجود دارد.
برای تعمیر دیسک میتوان از تجهیزات زیر استفاده کرد:
- ماشین تراش
- دستگاه فرز
- دستگاه سنگزنی
- تجهیزات پولیش
- ابزارهای اندازهگیری
اگر آسیب شدید باشد، تعویض دیسک گزینه مناسبتری است.
تجهیزات تعمیر Stem
Stem حرکت را به دیسک منتقل میکند.
بنابراین، سلامت Stem اهمیت زیادی دارد.
خوردگی یا تاب Stem میتواند عملکرد شیر را مختل کند.
برای تعمیر آن میتوان از تجهیزات زیر استفاده کرد:
- ماشین تراش
- سنگ محور
- دستگاه پولیش
- ابزار اندازهگیری
- ساعت اندیکاتور
دقت ماشینکاری در این مرحله بسیار مهم است.
تجهیزات تعمیر Gearbox
بعضی Butterfly Valveها دارای گیربکس هستند.
گیربکس نیروی لازم برای حرکت شیر را منتقل میکند.
خرابی گیربکس میتواند باز و بسته شدن شیر را دشوار کند.
برای تعمیر گیربکس از ابزارهای زیر استفاده میشود:
- میز مونتاژ
- پولیکش
- بلبرینگکش
- آچار ترکمتر
- ابزار باز و بست
- تجهیزات شستوشو
- تجهیزات اندازهگیری
پس از تعمیر، عملکرد گیربکس باید بررسی شود.
تجهیزات تعمیر Actuator
Butterfly Valveهای اتوماتیک به Actuator مجهز هستند.
Actuator میتواند پنوماتیکی باشد.
همچنین مدلهای الکتریکی و هیدرولیکی نیز وجود دارند.
عملگر باید پس از تعمیر تست شود.
تجهیزات مورد نیاز به نوع Actuator بستگی دارد.
این تجهیزات میتوانند شامل موارد زیر باشند:
- تجهیزات تست عملکرد
- تجهیزات تست فشار هوا
- تجهیزات تست نشتی
- ابزار باز و بست
- تجهیزات اندازهگیری
تجهیزات مونتاژ Butterfly Valve
پس از تعمیر قطعات، شیر دوباره مونتاژ میشود.
مونتاژ باید با دقت انجام شود.
دیسک باید در موقعیت مناسب قرار گیرد.
Stem نیز باید به درستی تنظیم شود.
برای مونتاژ از تجهیزات زیر استفاده میشود:
- میز مونتاژ
- جرثقیل
- آچار ترکمتر
- ابزارهای مخصوص مونتاژ
- ابزارهای اندازهگیری
- تجهیزات تنظیم دیسک
استفاده از آچار ترکمتر اهمیت زیادی دارد.
این ابزار مقدار گشتاور بستن پیچها را کنترل میکند.
تجهیزات تست نشتی
نشتی یکی از مشکلات مهم شیرهای پروانهای است.
بنابراین، تست نشتی باید بعد از تعمیر انجام شود.
شیر روی Test Bench قرار میگیرد.
سپس فشار مشخصی به شیر اعمال میشود.
وضعیت Seat و بدنه بررسی میشود.
نتایج تست باید ثبت شوند.
گزارش تست میتواند شامل موارد زیر باشد:
- مشخصات شیر
- سایز شیر
- کلاس فشاری
- فشار تست
- زمان تست
- نوع تست
- نتیجه تست
تجهیزات جابهجایی شیر
بعضی Butterfly Valveها وزن بالایی دارند.
جابجایی چنین شیرهایی با دست امکانپذیر نیست.
به همین دلیل، کارگاه باید تجهیزات مناسب داشته باشد.
تجهیزات مهم شامل موارد زیر است:
- جرثقیل سقفی
- جرثقیل دروازهای
- لیفتراک
- جک صنعتی
- اسلینگ
- تجهیزات لیفتینگ
انتخاب تجهیزات باید بر اساس وزن شیر انجام شود.
تجهیزات ایمنی در Butterfly Valve Shop
ایمنی در کارگاه تعمیر شیر اهمیت زیادی دارد.
اپراتورها با قطعات سنگین کار میکنند.
همچنین بعضی قطعات ممکن است آلوده به مواد شیمیایی باشند.
بنابراین، تجهیزات حفاظت فردی باید در کارگاه وجود داشته باشد.
مهمترین تجهیزات عبارتاند از:
- کلاه ایمنی
- عینک ایمنی
- دستکش مناسب
- کفش ایمنی
- محافظ شنوایی
- سیستم تهویه
- تجهیزات اطفای حریق
- علائم هشداردهنده
رعایت اصول ایمنی، احتمال حادثه را کاهش میدهد.
مراحل تعمیر Butterfly Valve
فرآیند تعمیر را میتوان به چند مرحله تقسیم کرد.
۱. پذیرش شیر
ابتدا مشخصات شیر ثبت میشود.
سایز، کلاس، متریال و نوع Actuator مشخص میشود.
۲. بازرسی اولیه
شیر از نظر ظاهری بررسی میشود.
نقاط آسیبدیده نیز مشخص میشوند.
۳. باز کردن شیر
قطعات با ابزار مناسب جدا میشوند.
۴. شستوشو
تمام قطعات تمیز میشوند.
۵. بازرسی قطعات
قطعات از نظر خوردگی و سایش بررسی میشوند.
۶. تعمیر قطعات
قطعات قابل تعمیر، ماشینکاری یا اصلاح میشوند.
قطعات معیوب نیز تعویض میشوند.
۷. مونتاژ
قطعات تعمیرشده دوباره مونتاژ میشوند.
۸. تست
شیر روی Test Bench تست میشود.
تست فشار و نشتی انجام میشود.
۹. ثبت گزارش
نتایج تعمیر و تست ثبت میشوند.
در نهایت، شیر برای تحویل آماده میشود.
چگونه تجهیزات مناسب Butterfly Valve Shop را انتخاب کنیم؟
انتخاب تجهیزات باید بر اساس نیاز کارگاه انجام شود.
اول باید سایز شیرهای مورد تعمیر مشخص شود.
سپس کلاس فشاری شیرها بررسی میشود.
نوع Butterfly Valve نیز اهمیت دارد.
نوع Seat و جنس قطعات نیز باید در نظر گرفته شود.
اگر شیرها اتوماتیک باشند، تجهیزات تعمیر Actuator نیز لازم است.
حجم کارگاه نیز یک عامل مهم است.
کارگاههای بزرگ به تجهیزات بیشتری نیاز دارند.
در نهایت، استانداردهای مورد استفاده باید مشخص شوند.
با این اطلاعات میتوان تجهیزات مناسب را انتخاب کرد.
جمعبندی
تعمیر Butterfly Valve یک کار تخصصی است.
این کار به تجهیزات مناسب نیاز دارد.
تجهیزات باز و بست، اولین گروه مورد نیاز هستند.
پس از آن، تجهیزات شستوشو و بازرسی استفاده میشوند.
ماشینآلات ماشینکاری نیز برای تعمیر بعضی قطعات ضروری هستند.
در پایان، شیر باید روی Valve Test Bench تست شود.
تست فشار و نشتی اهمیت زیادی دارد.
همچنین تجهیزات جابهجایی و ایمنی نباید نادیده گرفته شوند.
یک Valve Shop مجهز میتواند کیفیت تعمیرات را افزایش دهد.
در نتیجه، انتخاب درست تجهیزات نقش مهمی در عملکرد و طول عمر Butterfly Valve دارد.
