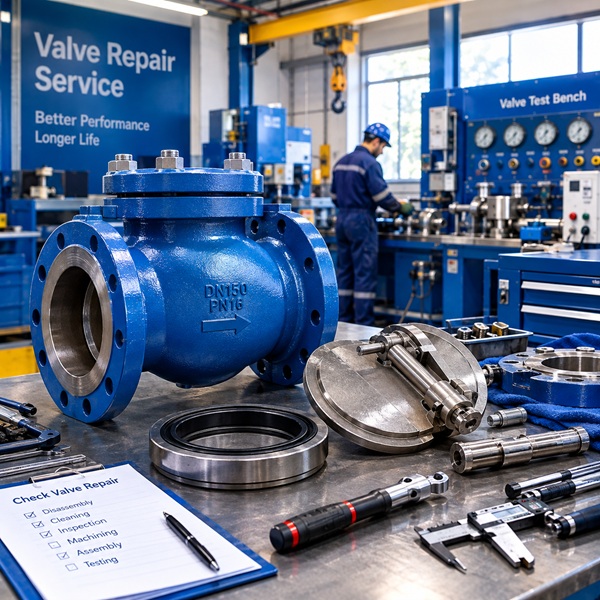

تجهیزات تعمیر Check Valve در کارگاه تخصصی
Check Valve چیست؟
Check Valve یا شیر یکطرفه، برای کنترل جهت جریان سیال استفاده میشود.
این شیر اجازه میدهد سیال فقط در یک جهت حرکت کند.
اگر جریان برگردد، شیر بهصورت خودکار بسته میشود.
در نتیجه، از برگشت سیال جلوگیری میکند.
Check Valve در صنایع مختلف کاربرد دارد.
از جمله این صنایع میتوان به موارد زیر اشاره کرد:
- نفت و گاز
- پالایشگاه
- پتروشیمی
- نیروگاه
- صنایع شیمیایی
- صنایع آب و فاضلاب
چرا Check Valve نیاز به تعمیر دارد؟
Check Valve نیز مانند سایر تجهیزات صنعتی دچار فرسودگی میشود.
خوردگی یکی از مشکلات رایج این شیر است.
سایش نیز میتواند عملکرد شیر را کاهش دهد.
همچنین، نشتی از Seat باعث کاهش کیفیت آببندی میشود.
برخی خرابیهای رایج Check Valve عبارتاند از:
- خوردگی بدنه
- آسیب دیدن Seat
- سایش Disc
- خرابی Pin
- خرابی Hinge
- گیر کردن Disc
- آسیب دیدن Gasket
- تغییر شکل قطعات
- نشتی داخلی
- نشتی از بدنه
بنابراین، تعمیر شیر باید با تجهیزات مناسب انجام شود.
تجهیزات تعمیر Check Valve
تعمیر Check Valve به تجهیزات مختلفی نیاز دارد.
هر تجهیز وظیفه مشخصی دارد.
به همین دلیل، انتخاب تجهیزات باید بر اساس نوع تعمیر انجام شود.
مهمترین تجهیزات شامل موارد زیر هستند:
- ابزار باز و بست
- تجهیزات شستوشو
- تجهیزات بازرسی
- تجهیزات ماشینکاری
- تجهیزات تعمیر Seat
- تجهیزات تعمیر Disc
- تجهیزات تعمیر Hinge
- تجهیزات مونتاژ
- تجهیزات تست فشار
- تجهیزات تست نشتی
- تجهیزات جابهجایی
- تجهیزات ایمنی
1. ابزار باز و بست Check Valve
اولین مرحله تعمیر، باز کردن شیر است.
برای این کار باید از ابزار مناسب استفاده کرد.
استفاده از ابزار نامناسب میتواند به قطعات آسیب بزند.
تجهیزات مورد نیاز شامل موارد زیر است:
- آچار صنعتی
- آچار ترکمتر
- آچار ضربهای
- ابزار باز کردن Cover
- ابزار باز کردن Pin
- گیره صنعتی
- فیکسچر تعمیراتی
- ابزار مخصوص باز و بست
آچار ترکمتر برای بستن دقیق پیچها اهمیت زیادی دارد.
2. تجهیزات شستوشوی قطعات
پس از باز کردن شیر، قطعات باید تمیز شوند.
روی قطعات ممکن است روغن، گریس یا رسوب وجود داشته باشد.
این آلودگیها بازرسی را دشوار میکنند.
بنابراین، قطعات باید قبل از بازرسی شسته شوند.
تجهیزات مناسب عبارتاند از:
- دستگاه قطعهشویی
- وان شستوشو
- برس صنعتی
- دستگاه چربیزدایی
- واترجت
- هوای فشرده
- تجهیزات خشککردن
در نتیجه، سطح قطعات برای بازرسی آماده میشود.
3. تجهیزات بازرسی Check Valve
بازرسی، یکی از مهمترین مراحل تعمیر است.
در این مرحله، وضعیت قطعات بررسی میشود.
ابعاد قطعات نیز باید کنترل شوند.
تجهیزات بازرسی شامل موارد زیر است:
- کولیس
- میکرومتر
- ساعت اندیکاتور
- ضخامتسنج
- گیج اندازهگیری
- ابزار کنترل ابعادی
- تجهیزات بازرسی سطح
در صورت نیاز، میتوان از روشهای NDT نیز استفاده کرد.
این روشها برای شناسایی برخی عیوب داخلی و سطحی کاربرد دارند.
4. تجهیزات تعمیر Seat
Seat یکی از مهمترین بخشهای Check Valve است.
این قسمت وظیفه آببندی جریان را بر عهده دارد.
اگر Seat آسیب ببیند، احتمال نشتی افزایش پیدا میکند.
بنابراین، وضعیت Seat باید با دقت بررسی شود.
تجهیزات تعمیر Seat شامل موارد زیر است:
- دستگاه Seat Grinding
- دستگاه لپینگ
- دستگاه ماشینکاری Seat
- ابزار پرداخت
- ابزار اندازهگیری
- تجهیزات کنترل صافی سطح
روش تعمیر به میزان آسیب و نوع Seat بستگی دارد.
5. دستگاه ماشینکاری Check Valve
گاهی آسیب قطعه زیاد است.
در این شرایط، پرداخت ساده کافی نیست.
بنابراین، قطعه باید ماشینکاری شود.
تجهیزات ماشینکاری میتوانند شامل موارد زیر باشند:
- دستگاه تراش
- دستگاه فرز
- دستگاه بورینگ
- دستگاه سنگزنی
- دستگاه لپینگ
- دستگاه CNC
- ابزارهای ماشینکاری دقیق
ماشینکاری باید با دقت انجام شود.
زیرا تغییر ابعاد قطعه میتواند عملکرد شیر را تغییر دهد.
6. تجهیزات تعمیر Disc
Disc یا دیسک، یکی از قطعات اصلی Check Valve است.
این قطعه باید حرکت آزاد و صحیح داشته باشد.
همچنین، سطح آببندی آن باید سالم باشد.
در زمان تعمیر Disc موارد زیر بررسی میشوند:
- خوردگی
- سایش
- تابداشتگی
- آسیب سطحی
- ابعاد قطعه
- محل اتصال به Hinge
- وضعیت سطح آببندی
در صورت نیاز، Disc میتواند ماشینکاری یا پرداخت شود.
7. تجهیزات تعمیر Hinge و Pin
در برخی Check Valveها، حرکت Disc با استفاده از Hinge و Pin انجام میشود.
خرابی این قطعات میتواند حرکت دیسک را مختل کند.
حتی ممکن است باعث گیر کردن Disc شود.
تجهیزات مورد استفاده عبارتاند از:
- دستگاه تراش
- پرس هیدرولیک
- ابزار اندازهگیری
- ابزار خارج کردن Pin
- ابزار نصب Pin
- تجهیزات بوشکاری
پس از تعمیر، حرکت Disc باید کنترل شود.
8. تجهیزات تعمیر Gasket
Gasket برای آببندی محل اتصال قطعات استفاده میشود.
گسکت قدیمی یا آسیبدیده باید تعویض شود.
قبل از نصب گسکت جدید، سطوح اتصال باید تمیز شوند.
تجهیزات مورد نیاز شامل موارد زیر است:
- ابزار خارج کردن Gasket
- ابزار تمیزکاری
- ابزار اندازهگیری
- ابزار نصب Gasket
- آچار ترکمتر
نصب صحیح گسکت به کاهش نشتی کمک میکند.
9. تجهیزات تعمیر بدنه
بدنه Check Valve باید بهصورت کامل بررسی شود.
خوردگی، ترک و آسیب سطحی از موارد مهم بازرسی هستند.
در صورت وجود آسیب، روش تعمیر انتخاب میشود.
تجهیزات مورد استفاده عبارتاند از:
- دستگاه سنگزنی
- ابزار پرداخت
- دستگاه ماشینکاری
- تجهیزات جوشکاری
- ضخامتسنج
- تجهیزات NDT
روش تعمیر باید با متریال و شرایط کاری شیر هماهنگ باشد.
10. Valve Test Bench
Valve Test Bench یکی از مهمترین تجهیزات کارگاه تعمیر Check Valve است.
این دستگاه برای تست شیر پس از تعمیر استفاده میشود.
با استفاده از Test Bench میتوان عملکرد و آببندی شیر را بررسی کرد.
برخی تستهای مهم عبارتاند از:
- تست بدنه
- تست Seat
- تست نشتی
- تست فشار
- تست عملکرد
در نتیجه، Test Bench نقش مهمی در کنترل کیفیت تعمیرات دارد.
11. پمپ تست هیدرواستاتیک
برای تست هیدرواستاتیک به یک سیستم تولید فشار نیاز است.
پمپ هیدرواستاتیک فشار مورد نیاز را ایجاد میکند.
اجزای این سیستم میتوانند شامل موارد زیر باشند:
- پمپ فشار بالا
- مخزن آب
- گیج فشار
- شیر کنترلی
- شیلنگ فشار قوی
- اتصالات تست
- سیستم ثبت فشار
فشار تست باید طبق دستورالعمل فنی تعیین شود.
12. تجهیزات تست نشتی
تست نشتی برای Check Valve اهمیت زیادی دارد.
این تست وضعیت آببندی شیر را مشخص میکند.
تجهیزات تست شامل موارد زیر است:
- گیج فشار دقیق
- سیستم تست فشار
- تجهیزات اندازهگیری نشتی
- اتصالات تست
- تجهیزات آببندی
- سیستم ثبت نتایج
نتایج تست باید ثبت شوند.
این اطلاعات در سوابق تعمیرات نیز قابل استفاده هستند.
13. تجهیزات تست پنوماتیک
در برخی پروژهها، تست پنوماتیک نیز انجام میشود.
در این روش از هوای فشرده یا گاز مناسب استفاده میشود.
تجهیزات مورد نیاز عبارتاند از:
- کمپرسور هوا
- رگلاتور فشار
- گیج فشار
- شیلنگ فشار قوی
- اتصالات مخصوص تست
- سیستم کنترل فشار
تست پنوماتیک باید با رعایت کامل الزامات ایمنی انجام شود.
14. تجهیزات مونتاژ Check Valve
پس از پایان تعمیر، قطعات دوباره مونتاژ میشوند.
مونتاژ باید طبق دستورالعمل فنی انجام شود.
برای این کار میتوان از تجهیزات زیر استفاده کرد:
- میز کار صنعتی
- فیکسچر مونتاژ
- آچار ترکمتر
- جک هیدرولیک
- ابزار نصب Pin
- تجهیزات روانکاری
- ابزارهای دستی صنعتی
همچنین، گشتاور پیچها باید کنترل شود.
15. تجهیزات جابهجایی Check Valve
Check Valveهای صنعتی میتوانند وزن زیادی داشته باشند.
به همین دلیل، جابهجایی آنها باید با تجهیزات مناسب انجام شود.
تجهیزات رایج عبارتاند از:
- جرثقیل سقفی
- جرثقیل بازویی
- لیفتراک
- وینچ
- اسلینگ
- شگل
- تجهیزات لیفتینگ
ظرفیت تجهیزات باید با وزن شیر هماهنگ باشد.
16. تجهیزات کنترل کیفیت
کنترل کیفیت باید در تمام مراحل تعمیر انجام شود.
این کار از ورود قطعات معیوب به مرحله مونتاژ جلوگیری میکند.
تجهیزات مهم شامل موارد زیر هستند:
- کولیس دیجیتال
- میکرومتر
- ساعت اندیکاتور
- ضخامتسنج
- گیج فشار
- تجهیزات تست سختی
- تجهیزات NDT
- تجهیزات کنترل صافی سطح
در نتیجه، کیفیت تعمیرات افزایش پیدا میکند.
17. تجهیزات ایمنی Valve Shop
تعمیر شیرآلات صنعتی بدون رعایت ایمنی خطرناک است.
به همین دلیل، کارگاه باید تجهیزات ایمنی مناسب داشته باشد.
این تجهیزات شامل موارد زیر هستند:
- کلاه ایمنی
- عینک ایمنی
- دستکش صنعتی
- کفش ایمنی
- شیلد محافظ صورت
- لباس کار
- سیستم تهویه
- تجهیزات اطفای حریق
- علائم هشداردهنده
محل تست فشار نیز باید محدوده ایمن و مشخص داشته باشد.
مراحل تعمیر Check Valve
تعمیر Check Valve معمولاً در چند مرحله انجام میشود.
مرحله اول: شناسایی شیر
ابتدا مشخصات شیر ثبت میشود.
مواردی مانند سایز، کلاس فشار و متریال بررسی میشوند.
مرحله دوم: باز کردن شیر
سپس شیر با ابزار مناسب باز میشود.
قطعات نیز دستهبندی و علامتگذاری میشوند.
مرحله سوم: شستوشو
تمام قطعات تمیز میشوند.
سپس قطعات خشک میشوند.
مرحله چهارم: بازرسی
قطعات از نظر خوردگی و سایش بررسی میشوند.
ابعاد قطعات نیز اندازهگیری میشود.
مرحله پنجم: تعمیر
قطعات قابل تعمیر، ماشینکاری یا پرداخت میشوند.
قطعات معیوب نیز تعویض میشوند.
مرحله ششم: مونتاژ
قطعات تعمیرشده دوباره مونتاژ میشوند.
در این مرحله، گشتاور پیچها نیز کنترل میشود.
مرحله هفتم: تست
شیر روی Test Bench قرار میگیرد.
سپس تست فشار و نشتی انجام میشود.
مرحله هشتم: کنترل نهایی
در پایان، نتایج تست ثبت میشوند.
سپس شیر برای نصب مجدد آماده میشود.
انتخاب تجهیزات مناسب برای تعمیر Check Valve
انتخاب تجهیزات باید با نیاز کارگاه هماهنگ باشد.
نوع شیر یکی از عوامل مهم در انتخاب تجهیزات است.
سایز شیر نیز اهمیت زیادی دارد.
کلاس فشاری نیز باید بررسی شود.
همچنین، حجم تعمیرات باید در نظر گرفته شود.
مهمترین عوامل عبارتاند از:
- نوع Check Valve
- سایز شیر
- کلاس فشار
- متریال
- نوع Seat
- حجم تعمیرات
- نوع ماشینکاری
- روش تست
- فضای کارگاه
- ظرفیت تجهیزات جابهجایی
بنابراین، قبل از خرید تجهیزات باید نیاز واقعی کارگاه مشخص شود.
مزایای تجهیز تخصصی Check Valve Shop
یک کارگاه مجهز میتواند کیفیت تعمیرات را افزایش دهد.
همچنین، زمان تعمیر کاهش پیدا میکند.
از طرف دیگر، امکان کنترل بهتر کیفیت فراهم میشود.
مهمترین مزایا عبارتاند از:
- افزایش کیفیت تعمیر
- کاهش زمان تعمیر
- کاهش هزینههای عملیاتی
- افزایش دقت ماشینکاری
- کاهش احتمال نشتی
- افزایش عمر شیر
- کنترل بهتر قطعات
- ثبت سوابق تعمیرات
در نتیجه، تجهیز مناسب Valve Shop میتواند بازده تعمیرات را افزایش دهد.
جمعبندی
تعمیر Check Valve به تجهیزات تخصصی نیاز دارد.
ابزار باز و بست، تجهیزات شستوشو و تجهیزات بازرسی از بخشهای اصلی کارگاه هستند.
همچنین، تجهیزات ماشینکاری برای تعمیر قطعات آسیبدیده استفاده میشوند.
دستگاه Seat Grinding نیز برای تعمیر سطوح آببندی کاربرد دارد.
از طرف دیگر، Valve Test Bench برای تست نهایی شیر اهمیت زیادی دارد.
در نهایت، انتخاب صحیح تجهیزات باعث افزایش کیفیت تعمیرات میشود.
همچنین، عمر مفید Check Valve افزایش پیدا میکند.
بنابراین، یک Check Valve Shop مجهز میتواند نقش مهمی در کاهش هزینههای تعمیرات صنایع نفت، گاز و پتروشیمی داشته باشد.
